Терморегулятор

Прибор предназначен для автоматического удержания заданной температуры в зоне нагрева.
Метод регулировки - двухпозиционный, по принципу включения и отключения нагревательного элемента. Контактный элемент - электромагнитное реле.

Данный прибор может быть легко и надежно установлен на любой плоской поверхности щитов, или панелей и использоваться в любых производственных процессах.
Для установки потребуется просверлить отверстие диаметром 52мм. (для этого рекомендуем использовать настраиваемый резец-центробур).

Прибор предназначен для работы с термопарами типа ТХА(К) и ТХК(L)
Прибор укомплектован термопарой типа ( ТХА(К) до +800 С)

Важно: В том случае, когда необходимо установить термопару на большом удалении от прибора, наращивать длину следует специальным термокомпенсационным проводом. В случае применения для этой цели обычного медного провода, точность показаний не гарантируется.

Характеристики:
Напряжение питания : 12V постоянного тока
Ток потребления : 200мА
Тип датчика: ТХА(К) (в комплекте)
Температурный диапазон : 0___+1340 С для ТХА(К)
Шаг задания температуры: 1 С
Время измерения : 1с.
Период управления : 1с.
Погрешность измерения : 4%
Устройство управления нагрузкой : электромагнитное
реле (макс. 5А или 1100 Вт)

Инструкция по эксплуатации:

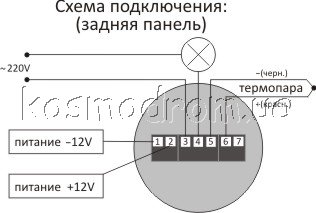

Прибор начинает работу немедленно после подачи питания 12V постоянного тока (см. СХЕМУ ПОДКЛЮЧЕНИЯ). Перед включением произведите все необходимые соединения по схеме.

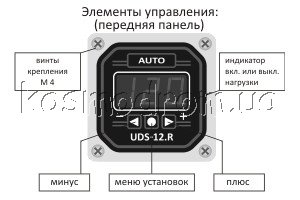

Внимание! Соблюдайте полярность подключения термопары. Не допускайте попадания на выводы термопары какого-либо напряжения, касания выводов к корпусу незаземленного оборудования. Не подключайте к клеммам питания напряжения выше 14,5V постоянного тока. В противном случае прибор выйдет из строя! В этих случаях ремонт производится за счет покупателя. Установка необходимой температуры производится нажатием кнопок "ПЛЮС" или "МИНУС". Для быстрой прокрутки удерживайте нужную кнопку, и по достижении необходимого значения отпустите. Установленная температура автоматически сохранится в памяти устройства через 3 секунды, или сразу после нажатия кнопки "МЕНЮ".

При кратковременном нажатии кнопки "МЕНЮ" появится надпись(Гuct) "коридора точности" (гистерезиса). Установите значение, используя кнопки "ПЛЮС" или "МИНУС". Для калибровки температуры нажимайте кнопку МЕНЮ повторно до появления надписи (CALb) и введите число коррекции температуры с помощью кнопок "ПЛЮС" или "МИНУС". С помощью этой настройки можно откорректировать показание прибора, при большой длине термопары, сравнив его с показанием любого исправного термометра. Подобным образом настраивается коэффициент усиления (CоЕF) в случае изменения параметров термопары (старение, окисление). Значение (CoЕF) по умолчанию - 83,6.
Выбор типа термопары: нажимайте кнопку "МЕНЮ" до появления надписи "tyРЕ", выберите 0 =ТХА(К) или 1=ТХК(L). Для сохранения настройки нажмите кнопку "МЕНЮ". Если в течение 3 сек. не будет нажата ни одна из кнопок, параметр автоматически сохранится в энергонезависимой памяти устройства. Вносить изменения данных можно в любой момент работы терморегулятора. При появлении на индикаторе надписи "Obr" следует отключить прибор, и проверить надежность соединения проводов термопары.
