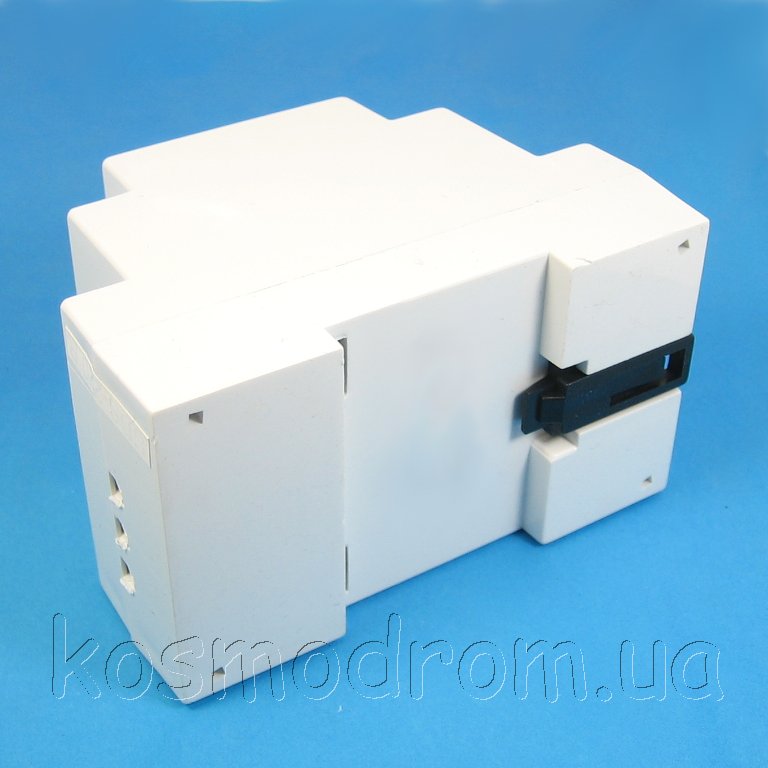

CЧЕТЧИК ИМПУЛЬСОВ UDS-220R-CNT
смотри также полный перечень продукции UDSDEVICES

Назначение
Счетчик импульсов CNT предназначен для подсчета количества внешних импульсов и автоматического отключения нагрузки.
Прибор предназначен для работы с датчиками 5V: оптопара тип BPI, датчих холла тип SS441, геркон, сухой контакт.
Технические характеристики
• Потребляемая мощность: не более 5 Вт
• Напряжение питания: 220 В переменного тока
• Масса: не более 0,3 кг
• Тип датчика: оптопара тип BPI, датчих холла тип SS441, геркон, сухой контакт
• Диапазон счета и регулирования 0…9999 значений
• Шаг задания конечного счета: 1
• Скорость измерения: 20000 Hz
• Число разрядов индикатора: 4
• Устройство управления нагрузкой: электромагнитное реле 5А.

Программирование прибора
Прибор имеет два режима РАБОТА и НАСТРОЙКА.
Режим РАБОТА:
В режиме РАБОТА прибор производит подсчет внешних импульсов и выводит результат на индикатор.
Если количество сосчитанных импульсов меньше заданного значения – реле в режиме 0 включено (замкнуто), в режиме 1 отключено (разомкнуто).
При достижении сосчитанного количества импульсов равного заданному – реле в режиме 0 отключается (размыкается), в режиме 1 включается (замыкается).

Режим НАСТРОЙКА:
установка новых значений
Переход в режим меню осуществляется нажатием кнопки ВВОД и удержанием её в течение секунды.Затем кнопку следует отпустить. На индикаторе будет отображаться задаваемое конечное значение счета. Точки всех знако-мест должны светиться. Установка параметра осуществляется нажатием кнопок ВВЕРХ и ВНИЗ. Фиксация значения параметра осуществляется следующим нажатием и удержанием кнопки ВВОД.

Режим СБРОС:
сброс значения счета
Сброс текущего счета осуществляется в любой момент работы прибора нажатием кнопки ВНИЗ и удерживанием её в течение секунды. Затем кнопку следует отпустить. Значение счетчика станет равным нулю

Режим ТИП НАГРУЗКИ:
Смена режимов 0 и1 осуществляется нажатием кнопки ВВЕРХ.
В режиме 0 реле замкнуто и разомкнется при достижении заданного значения счета.
В режиме 1 реле разомкнуто и замкнется при достижении заданного значения счета.
Фиксация значения параметра осуществляется кнопкой ВВОД
После этого прибор переходит в режим РАБОТА.
В режиме НАСТРОЙКА - если в течении 3 сек не было произведено нажатий на кнопки прибор переходит в режим РАБОТА.
ГАРАНТИЙНЫЕ ОБЯЗАТЕЛЬСТВА
Предприятие гарантирует бесплатный ремонт или замену неисправного прибора в течение одного года со дня продажи.
Гарантия не распространяется на приборы с повреждениями, изменениями схемы, потерей внешнего вида, нарушениями пломбы и вышедшие из строя по вине потребителя.
Гарантийный ремонт производится, как правило, в течение 7 рабочих дней после личного обращения покупателя к продавцу прибора.
