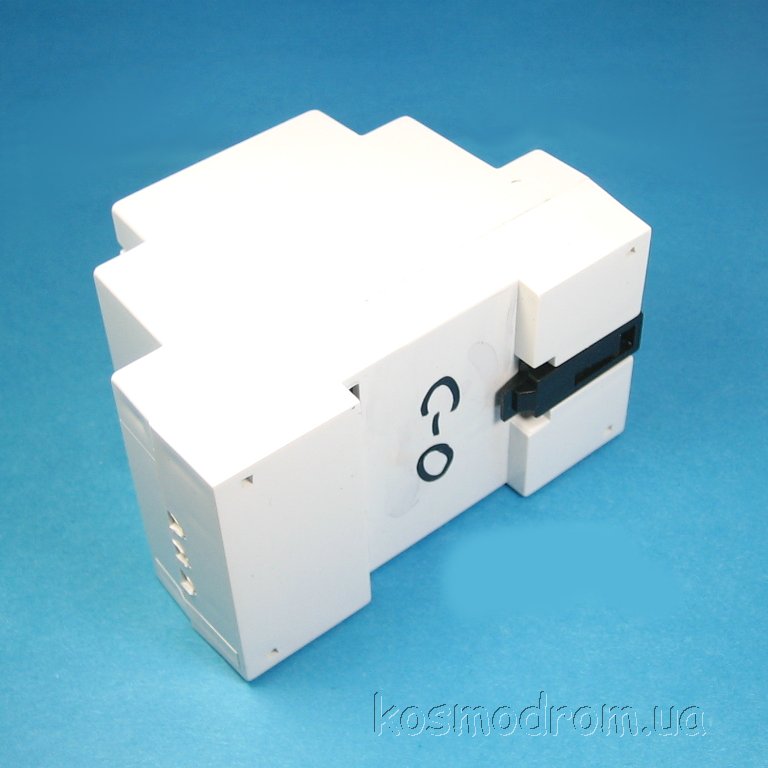

Счетчик импульсов

Предназначен для подсчета внешних импульсов до 9999 значений с автоматическим обнулением.
Характеристики:
Потребляемая мощность: не более 5 Вт.
Напряжение питания: 220 В. (АС)
Масса: не более 0,3 кг.
Диапазон счета и регулирования: 0...9999
Шаг задания конечного счета: 1
Число разрядов индикатора: 4
Устройство управления нагрузкой: электромагнитное реле

Программирование прибора
Прибор имеет два режима РАБОТА и НАСТРОЙКА.
Режим РАБОТА:
В режиме РАБОТА прибор производит подсчет внешних импульсов и выводит результат на индикатор.
Если количество сосчитанных импульсов меньше заданного реле включено (в режиме 0). При достижении количества импульсов значения равного заданному реле отключается на 1 секунду, счет прекращается, сосчитанное значение автоматически обнуляется и прибор переходит в режим работа.

Режим НАСТРОЙКА:
установка новых значений
Переход в режим ввода нового значения конечного счета осуществляется нажатием кнопки ВВОД и удержанием её в течении секунды. Затем кнопку нужно отпустить. На индикаторе будет отображено задаваемое конечное значение счета. Точки всех знакомест должны светиться. Установка параметра осуществляется нажатием кнопок ВВЕРХ и ВНИЗ. Выход из режима осуществляется нажатием кнопки ВВОД. Прибор переходит в режим РАБОТА.

Режим СБРОС:
сброс значения счетчика
Сброс в ноль счетчика осуществляется нажатием кнопки ВНИЗ и удержанием её в течении секунды. Затем кнопку нужно отпустить.
Значение счетчика станет равным нулю.

Режим ТИП НАГРУЗКИ:
Смена режима осуществляется нажатием кнопки ВВЕРХ. Выбор режима имеет два значения 0 и 1. При значении 0 реле будет сразу включено и отключится при достижении заданного счета. При значении 1 реле будет отключено и включится при достижении заданного счета. После выбора режима кнопку нужно отпустить. Прибор переходит в режим РАБОТА.
