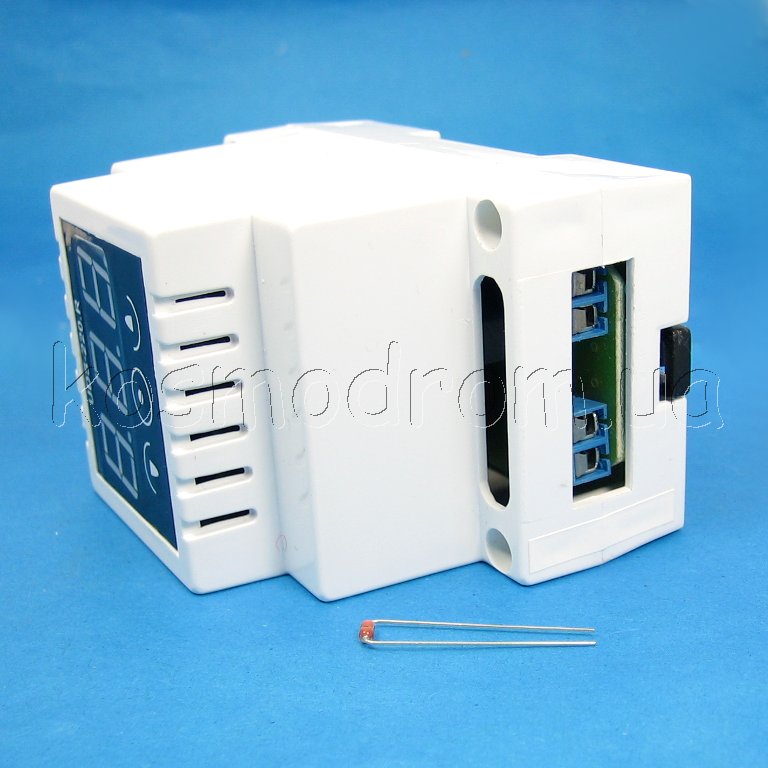

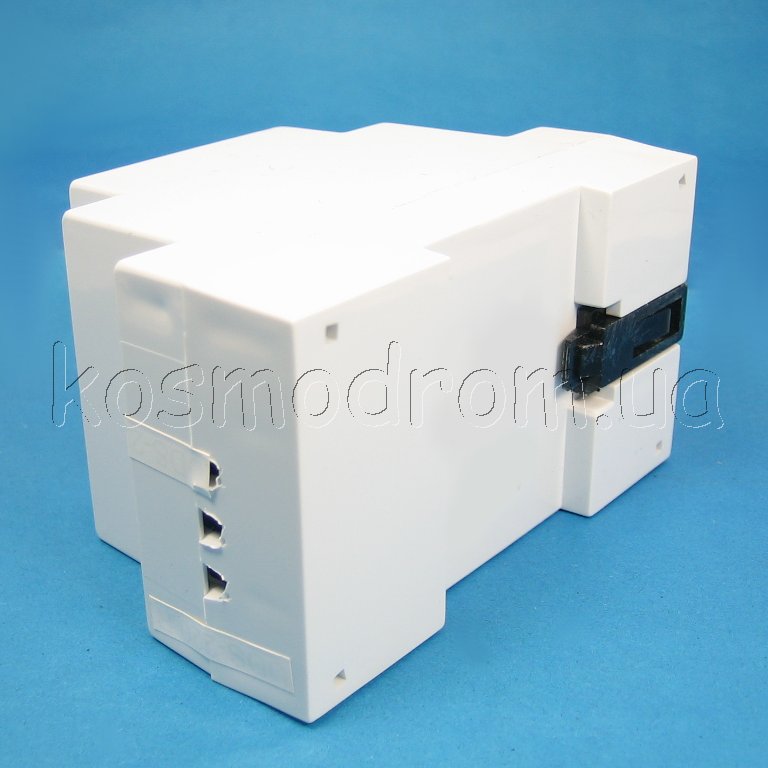

ТЕРМОРЕГУЛЯТОР UDS-220R-K
смотри также полный перечень продукции UDSDEVICES

Назначение
Терморегулятор предназначен для автоматического регулирования температуры объекта (метод двухпозиционного регулирования)
Прибор предназначен для работы с аналоговыми датчиками температуры типа KTY84/130.
Технические характеристики терморегулятора
• Потребляемая мощность: не более 5 Вт
• Напряжение питания: 220 В переменного тока
• Масса: не более 0,3 кг
• Тип датчика: KTY84/130
• Диапазон измерения и регулирования: +1…+ 250°С
• Шаг задания температуры 1°С
• Основная приведенная погрешность измерения: 1 %
• Время измерения: 1с
• Период управления: 1с
• Число разрядов индикатора: 3
• Устройство управления нагрузкой: электромагнитное реле 5A.

Программирование прибора
Прибор имеет два режима РАБОТА и НАСТРОЙКА.
Режим РАБОТА:
В режиме РАБОТА прибор измеряет текущую температуру, выводит ее на индикатор и производит регулирование заданной температуры.
Режим НАСТРОЙКА:
установка новых значений
Переход в режим задания температуры регулирования осуществляется нажатием кнопки ВВОД и удержанием её в течение секунды. При появлении надписи на индикаторе SEt кнопку ВВОД следует отпустить. На индикаторе будет изображена температура регулирования в режиме мигания. Установка температуры осуществляется нажатием кнопок ВВЕРХ и ВНИЗ. После установки значения температуры следует отпустить кнопку ВВЕРХ или ВНИЗ. Фиксация
значения параметра произойдет через 2 сек, если не будет новых нажатий кнопок ВВЕРХ и ВНИЗ.

Переход в режим задания гистерезиса осуществляется последующим нажатием кнопки ВВОД и удержанием её в течение секунды. При появлении надписи на индикаторе GYS кнопку ВВОД следует отпустить. На индикаторе будет изображена температура гистерезиса (температура отключения нагрузки = (SEt ) - (GYS) подбирается экспериментально) в режиме мигания. Установка
температуры осуществляется нажатием кнопок ВВЕРХ и ВНИЗ. После установки значения температуры следует отпустить кнопку ВВЕРХ или ВНИЗ. Фиксация значения параметра произойдет через 2 сек, если не будет новых нажатий кнопок ВВЕРХ и ВНИЗ.

Переход в режим калибровки осуществляется последующим нажатием кнопки ВВОД и удержанием её в течение секунды. При появлении надписи на индикаторе CAL кнопку следует отпустить. На индикаторе будет изображено значение калибровки в режиме мигания. Установка значения калибровки осуществляется нажатием кнопок ВВЕРХ и ВНИЗ. После установки значения калибровки следует отпустить кнопку ВВЕРХ или ВНИЗ. Фиксация значения параметра произойдет через 2 сек, если не будет новых нажатий кнопок ВВЕРХ и ВНИЗ
После этого прибор переходит в режим РАБОТА.
В режиме НАСТРОЙКА - если в течении 2 сек не было произведено нажатий на кнопки прибор переходит в режим РАБОТА.

При выходе измеряемой температуры за пределы +250 градусов или обрыве датчика на индикаторе прибора появится надпись - Err.

При выходе измеряемой температуры в минус за пределы 0 градусов или коротком замыкании датчика на индикаторе прибора появится надпись - Err
