Терморегулятор

Универсальный цифровой регулятор поддерживает установленную температуру в диапазоне от -50 до + 120 °C, с точностью 0,1 градуса Цельсия.

Работает в двух режимах (нагрев/ охлаждение).

Выходом устройства являются контакты реле, которые замыкаются или размыкаются в зависимости от заданных настроек. Контакты реле изолированы от основной схемы и обладают возможностью коммутации цепей с напряжением до 250 вольт и током до 10 ампер.

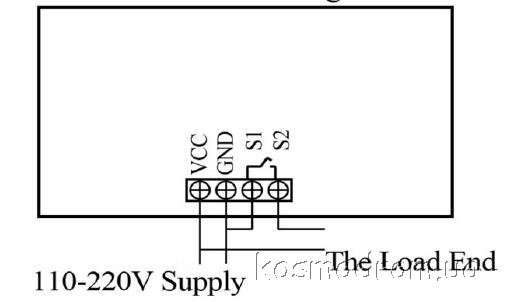

Программируемый терморегулятор оснащен двумя трехразрядными LED дисплеями, светодиодным индикатором включения реле, тремя кнопками управления + кнопка питания, подключенным внешним термодатчиком, клеммами «К0/К1» для подключения нагрузки и «VCC/GND» для питания модуля термоконтроллера. На LED дисплее отображается текущая измеряемая температура.


Нужная температура устанавливается кнопками со стрелками. Задание параметров работы. Для входа в меню нажмите и удерживайте «SET» около 5 секунд до появлении надпись

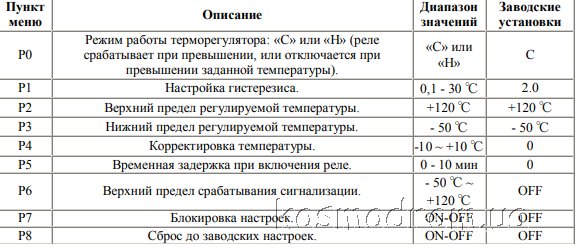

«P0». P0 – это одни из пунктов меню. Теперь кнопками «вверх» или «вниз» вы можете выбрать любой пункт меню из P0 – P8. Значение пунктов меню приведено ниже в таблице.
Выбрав пункт – войдите в него клавишей «SET». Кнопками «вверх» или «вниз» вы можете установить нужные вам значения

«P7» — блокировка настроек: если значение его установлено ON, то никакие настройки в регуляторе невозможно изменить до тех пор, пока не установите значение OFF в «P7». Помимо индикатора на панели устройства расположен светодиод, сигнализирующий о замкнутых контактах реле. Регулятор стабилен и надежен в работе.

Характеристики:
Габаритные размеры: 79X43X26 мм (размер отверстия 74X39 мм)
Диапазон измерения и программирования температуры: -50°С ...120°С
Точность измерения: 0,1°С в диапазоне от -9,9°С до 99,9°С; или 1,0°С вне этого диапазона
Точность управления: 0,1°С 0,1°С в диапазоне от -9,9°С до 99,9°С; или 1,0°С вне этого диапазона
Время обновления показаний: 0,5 секунд
Напряжение питания: 220 V AC
Датчик: NTC 10К 0.5%, длина кабеля 0,8 м, влагозащищенный
Максимальный ток нагрузки: 10А / 250VAC; 20А / 12VDC
Температура окружающей среды: -10...60°С
Способ подключения нагрузки: электромагнитное одноканальное реле (10А/ 220VAC; 20А/ 12VDC) (при больших нагрузках используйте контактор или твердотельное реле большей мощности).
