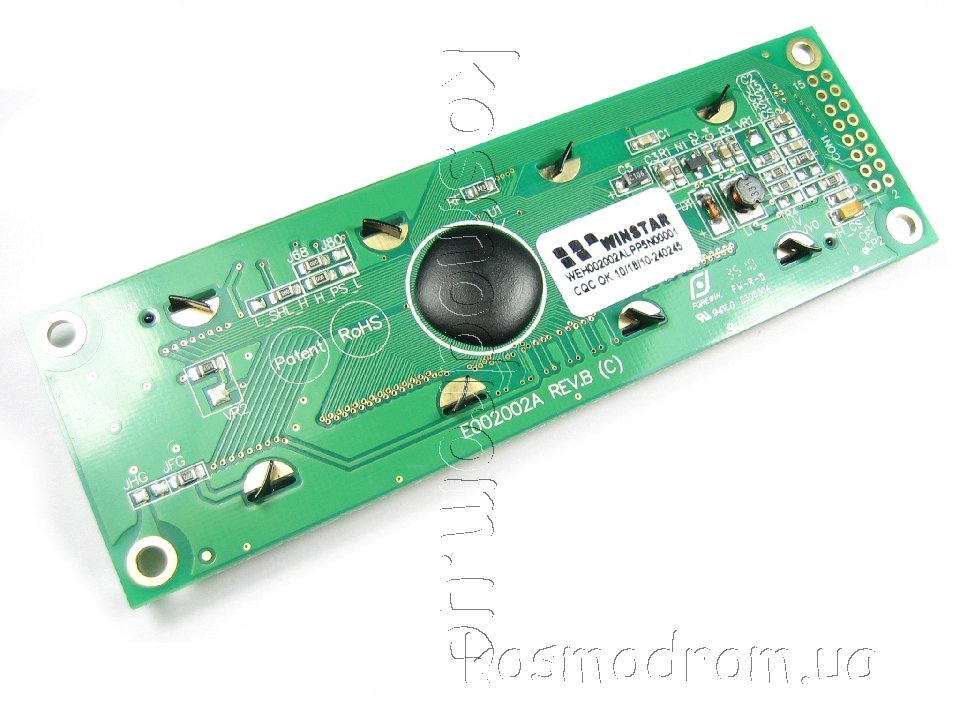

Символьный OLED индикатор 20 символов, 2 строки

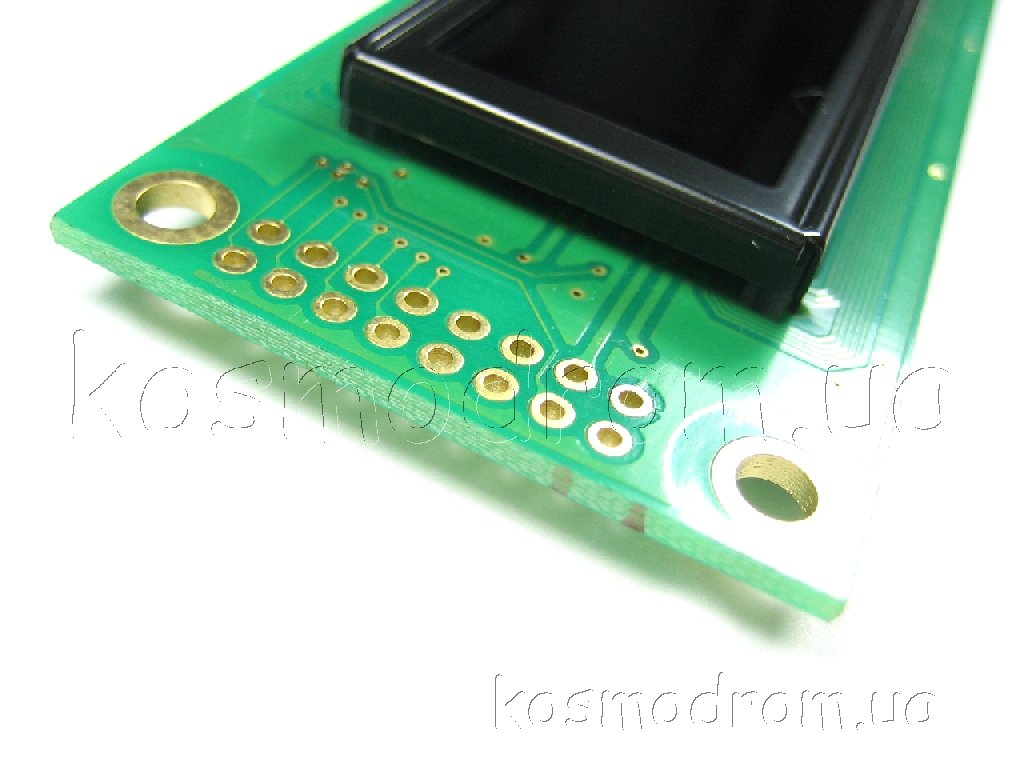

Дисплеи содержат встроенный знакогенератор с 4 страницами шрифтов, включая кириллицу и элементы псевдографики. Система команд управления практически идентична набору контроллера HD44780. Дисплеи управляются по 8 или 4-битной параллельной шине.Конструкция и расположение выводов разъема позволяет заменить традиционные жидкокристаллические индикаторы без изменения конструкции готового изделия. OLED-дисплеи не требуют напряжения смещения и регулировки контрастности.

Дисплеи работают в широком диапазоне напряжения питания – от 3,0 до 5,3 В. Энергопотребление зависит от отображаемого изображения, т.к. каждый пиксель является источником света и при типовой картинке составляет 150 мВт (5 В 30 мА), что сопоставимо с потреблением ЖКИ модулей с включенной подсветкой.Срок жизни дисплея составляет 50 000 часов (по прошествии этого времени яркость изображения не должна упасть более чем на 50%). Применение способов динамического формирования изображения и адаптивного регулирования яркостью может существенно увеличить срок жизни.

Главные преимущества OLED-дисплеев:
высокая контрастность изображения 2000:1
высокая яркость изображения 125 нит (при Uпит=5В)
равномерный угол обзора во всех плоскостях 160°
быстрый отклик 10 мкс не зависящий от рабочей температуры
широкий рабочий диапазон температур –40…+80 °C

Характеристики:

Тип дисплея

 символьный OLED

Встроенный контроллер

WS0010

Текстовое разрешение

20 символов

Тип подсветки

нет

Цвет точки

желтый

Цвет фона

черный

Тип интерфейса

параллельный 6800, опционально параллельный 8800, SPI

Размер

116,0х37,0x9 мм.

Напряжение питания

5 В.

Контрастность

3000 : 1

Рабочая температура

-40...+80

 Яркость

125 кд/м2
