WiFi модуль

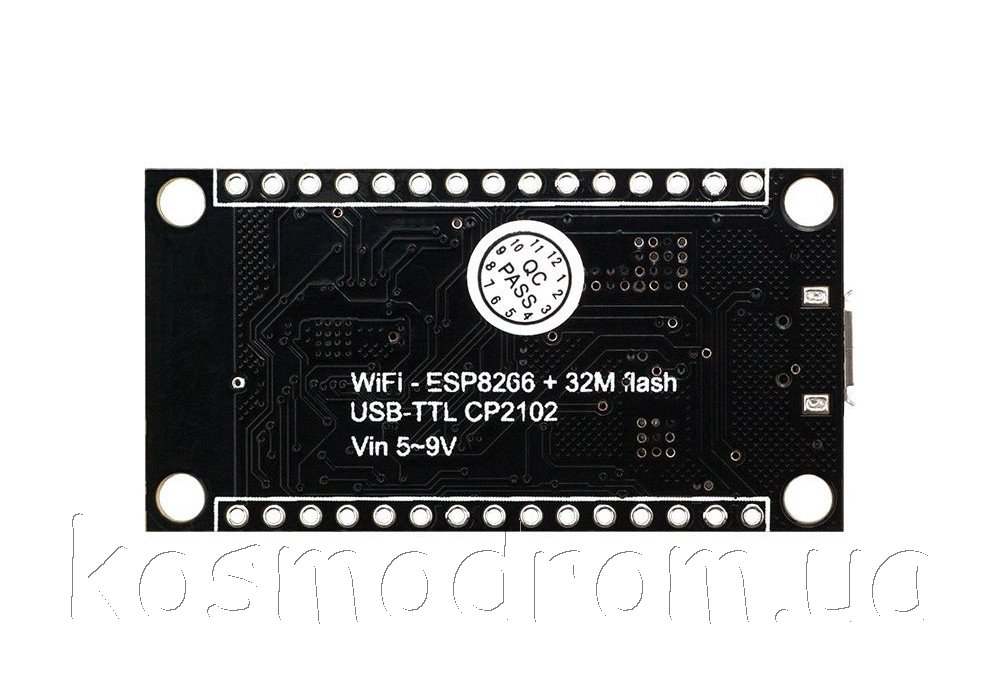

WiFI модуль ESP8266 (CP2102 USB-TTL) основан на широко известном чипе esp8266 от компании Expressif. В модуле залита NodeMCU прошивка что позволяет создавать проекты с объемными библиотеками.

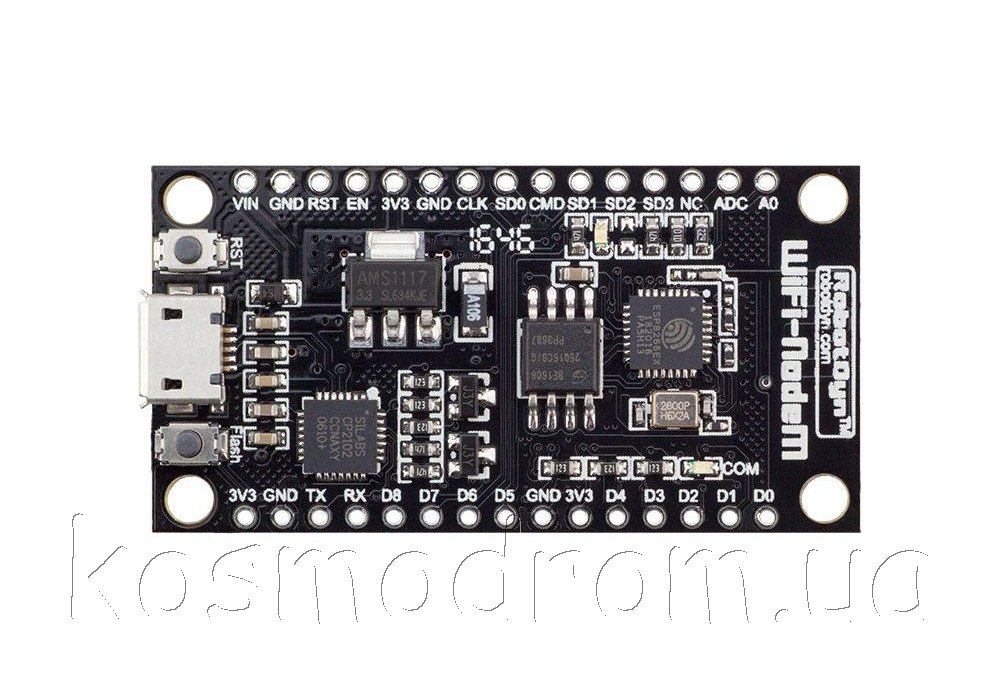

На плате имеется USB-TTL последовательный преобразователь CP2102, с разъемом микро-USB.
Контакт Powerin для подключения питания DC 4 ~ 9В, и джампер VIN.
Стандартные разъемы с шагом 2,54 (0,1 ’’) 15 пин х2.

Модуль объединил в себе функции точки доступа WIFI и микроконтроллера и позволяет использовать команды простого языка LUA. Также чип ESP8266 может быть запрограммирован с помощью программы ARDUINO IDE. 10 цифровык контактов D0-D10, PWM модулятор, IIC и SPI интерфейсы, 1- АЦП A0 и т.д. — все на одной плате.

Может подключаться в качестве точки доступа WiFi и / или станции, а так же в качестве веб-сервера. Для разработки можно использовать макетную плату .

Основные характеристики:

Микроконтроллер: ESP8266
USB-TTL конвертор: CP2102
Сила тока для выхода: 89 мВт
Сила тока для входа: USB 5В (500мА макс.)
Сила тока для входа: VIN/DC Jack 4~9V
Энергопотребление: 3.3 В 220 мА
Логический уровень: 3.3 В
Разъем Micro-USB
Тактовая частота: 26 МГц
Рабочее напряжение: 3.3 В
Цифровые контакты ввода/вывода: 10
Аналоговые входные пины: 1
Флеш память: 32 Mbit
Тип интерфейса: CP2102
Диапазон рабочих температур: −40...125С°
Размер: 48.4×25.5 мм
Wi-Fi 802.11 b/g/n 2.4 ГГц
