Датчик расхода воды

Модуль расходомера, внутри которого находятся лопасти, вращающиеся под напором воды. Модуль работает благодаря датчику Холла, выдающем импульс при каждом вращении лопастей. Датчик Холла герметично отделен от воды и лопастей, так что не стоит опасаться протечек.

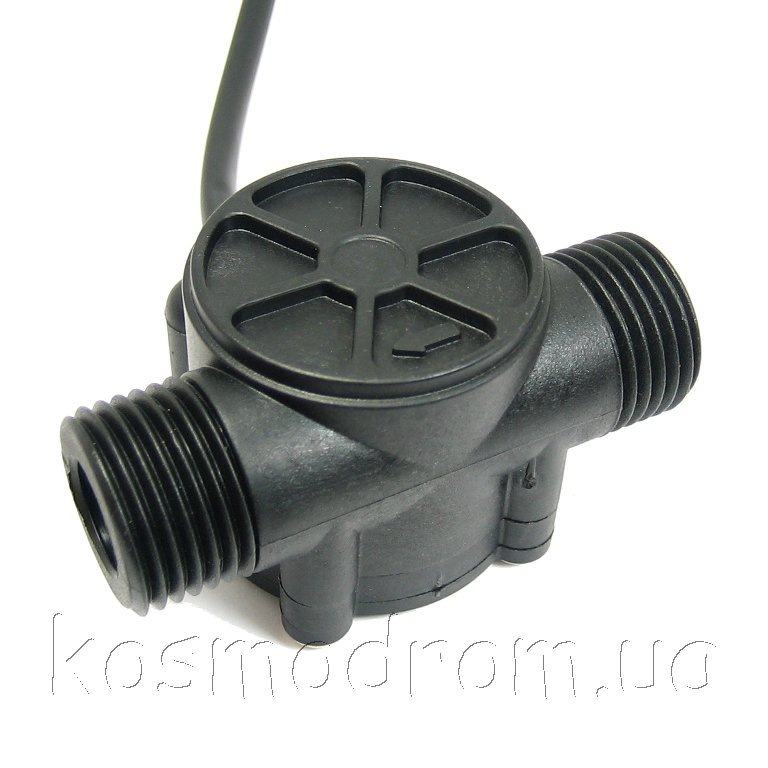

Датчик расхода воды YF-S201 состоит из пластикового корпуса, водяного ротора с магнитами и датчика Холла. Скорость вращения ротора прямо пропорциональна скорости водяного потока. Чем выше скорость, тем чаще магниты проходит рядом с датчиком Холла, тем больше импульсов на информационном выводе датчика.

Сенсор генерирует 450 импульсов на 1 литр. Таким образом, чувствительность сенсора составляет примерно 2,2 миллилитра. Датчик модели YF-S201 предназначен для измерения объёма проходящей жидкости в диапазоне от 1 до 30 литров в минуту при давлении не более 1,75 МПа.

Датчик присоединяется к трубе или шлангу с помощью гайки с резьбой на ½ дюйма.

Характеристики:
Рабочее напряжение: от 5 до 18 В DC
Максимальный ток: 15мА 5В
Тип выхода: 5V TTL
Диапазон работы датчика: от 1 до 30 л/мин
Диапазон рабочих температур: от -25 до + 80 ℃
Точность: ± 10%
Максимальное давление воды: 2,0 МПа
Выходной рабочий цикл: 50% + -10%
Импульсы на литр: 450
Долговечность: минимум 300000 циклов
Длина кабеля: 15 см
Диаметр: 1/2" соединения труб, 0.78" наружный диаметр, 1/2 " диаметр резьбы
Сопротивление изоляции ≥ 100MОм

Подключение:
Красный провод: + 5V
Черный провод: GND
Желтый провод: выход ШИМ.
