X9C103S - Потенциометр
с цифровым управлением, изменение сопротивления происходит благодаря
массиву из 99 резисторов.
Цифровой потенциометр – это аналог механического потенциометра, но со
многими улучшениями: он не имеет механических частей, может управляться
на расстоянии с помощью, например, микроконтроллера, и он гораздо меньше
по размеру.
Модуль может запоминать последнее значение сопротивления в EEPROM.

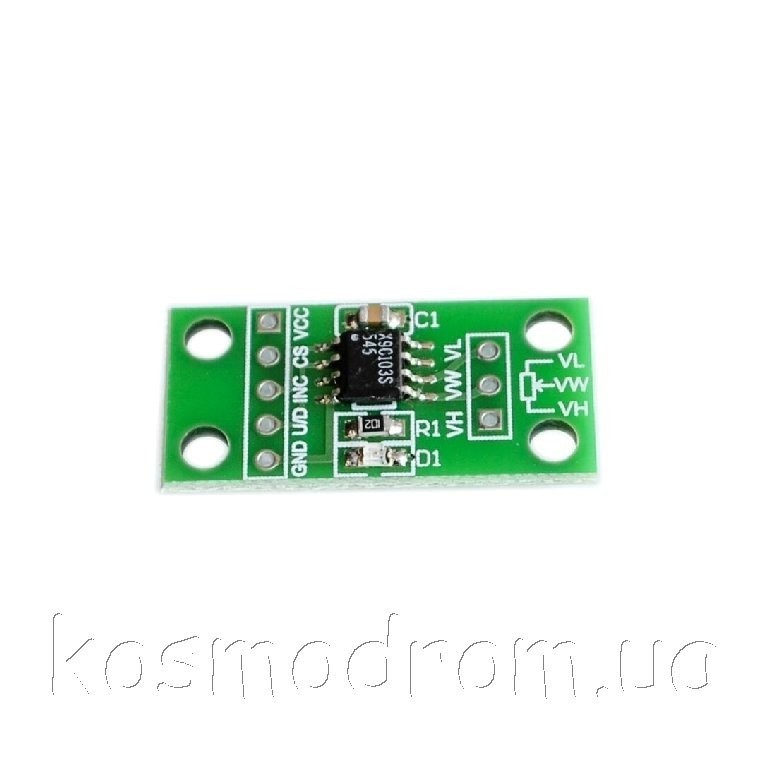

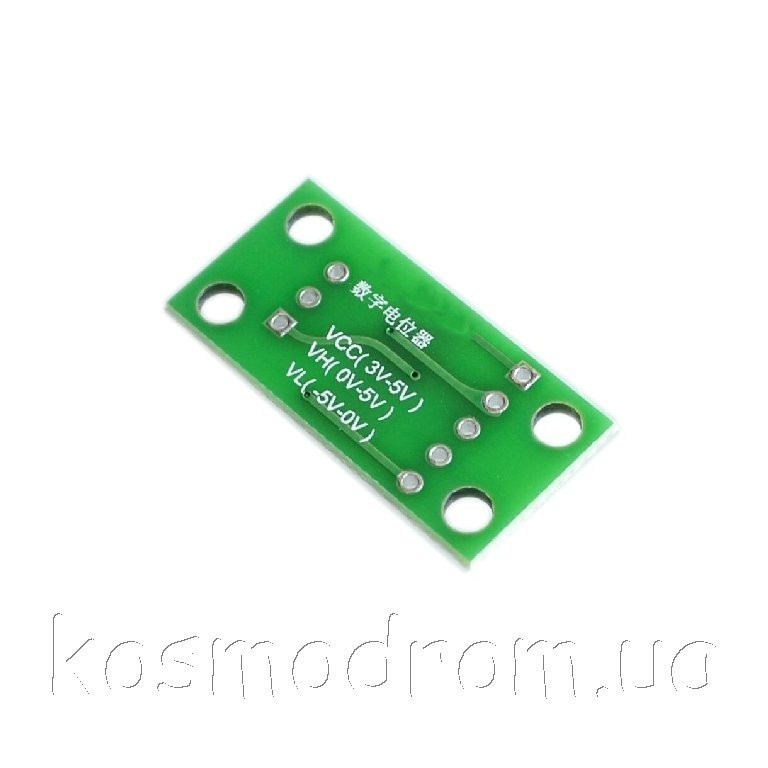

Выходы VL, VW, VH модуля аналогичны выходам обычного потенциометра.
Назначение выходов:
VH, RW, VL, выходы потенциометра, максимальное напряжение через
потенциометр 10В, ток 8мА.
U/D: UP/DOWN, в зависимости от состояния этого входа, ползунок резистора
перемещается в верх или вниз.
INC: INCREMENT, управление ползунком, когда на входе изменяется
состояние с 1 на 0, ползунок потенциометра делает один шаг, принцип
работы как у аппаратного прерывания.
CS: DEVICE SELECT, выбор устройства, чтобы микросхема начала принимать
команды, нужно подать логический 0
Характеристики:
Напряжение питания: 5 В
Максимальное сопротивление: 10 кОм
Каналов: 1
Количество шагов: 100
Тип памяти: EEPROM
Интерфейс Up/Down
Габаритные размеры: 15x14x3 мм.
Рабочая температура: -40...85 С |
