Фото может отличаться от реального вида предмета, но это не влияет на основные характеристики изделия | Светодиод мощный
XPEBBL-L1-0000-00301
LED XLamp BLU синий (465-485nm) 45,7lm@350...1000mA 130 degr.
На складе ...
Производитель: CREE
код товара: 00-00050788
 СКАЧАТЬ PDF
Кол-во | Цена без НДС, грн | Купить |
| Раздел:
Светодиод мощный
| | | |
|
 |
Компания
Cree является мировым
лидером в производстве полупроводниковых кристаллов из карбида
кремния (SiC) и приборов на их основе. Полевые транзисторы, диоды и
другие полупроводниковые приборы на основе карбида кремния обладают
рядом преимуществ по сравнению с аналогичными кремниевыми приборами.
Среди них – рабочая температура кристалла до 600°С, высокое
быстродействие, радиационная стойкость. |
|
Светодиод семейства XP |
|
Светодиоды семейства XP выпускаются в миниатюрных корпусах с
габаритами всего 3,5х3,5 мм и высотой 2 мм. Основанием
корпуса служит керамическая подложка, на которой устанавливается
кристалл светодиода и линза. Как и другие представители XLamp,
светодиоды XP имеют электрически изолированную площадку теплоотвода,
что позволяет монтировать их непосредственно на радиатор без
дополнительных изолирующих прокладок. Оптическая ось линзы
светодиода проходит точно через геометрический центр корпуса, что
улучшает совместимость и упрощает конструкцию линз вторичной оптики.
Светодиод применяется для подсветки
аквариумов и растений, в конструкциях декоративных светильников и
сигнальных огней.
|
|
Основные
характеристики:
Длина волны: 465...485 нм.
Цвет свечения: Синий
Угол излучения: 130 °
Световой поток при 350 ма: 45,7 лм
Номинальный ток: 350 мА
Максимальный ток: 1000 мА
Прямое падение напряжения (тип): 3.1 В
Прямое падение напряжения (макс): 3.4 В
Размер 3.5 x 3.5 x 2 мм |
 |
| | |
| |
|
Как подключить модуль |
|
Для обеспечения эффективной работы
светодиода необходимо запитать его через специальный драйвер - источник
стабильного тока. Номинальный ток модуля 350
мА. Но диод может отлично работать и при значительно больших токах,
излучая при этом значительно больше света. Зависимость светового потока
от приложенного тока к диоду показана на рисунке 1.

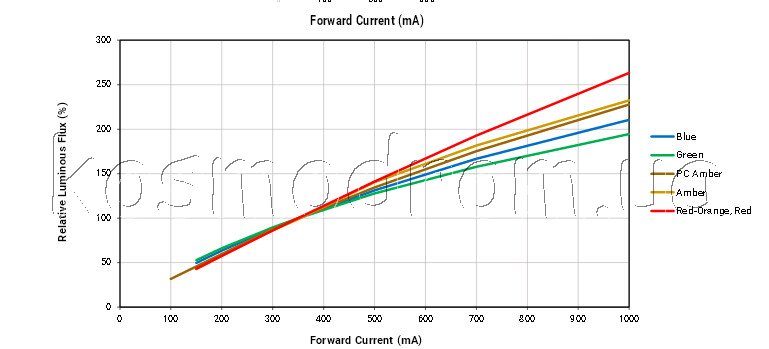

Рисунок 1 - Зависимость интенсивности
излучения светодиода от приложенного тока
Таким образом, для использования
светодиода в номинальном режиме при питании от
12 В, рекомендуем использовать драйверы
Power Led-M 8-36 350
350 мА - для получения 100% светового
потока от номинального
Power Led-M 6-30 700
700 мА - для получения 180% светового
потока от номинального
Power Led-M 6-30 1000
1000 мА - для получения 250% светового
потока от номинального
либо использовать драйвера производства компании MeanWell
LDD-350L
-350 мА - для получения 100% светового
потока от номинального (возможно подключить до
10 модулей при условии повышения входного напряжения)
LDD-700LW
- 700 мА - для получения 180% светового
потока от номинального
Для питания светодиода от 220 В
рекомендуем использовать драйверы
PL-3W-350-220-PLASTIK
- 350 мА
- можно подключить до 3-х светодиодов
последовательно и использовать их в номинальном режиме
Для питания модуля (или цепочки модулей)
от сети 220 В подойдет серия драйверов APC
компании MeanWell
APC-12-700
APC-16-350
APC-16-700
APC-25-1050
APC-25-350
APC-25-500
APC-25-700
APC-35-1050
APC-35-350
APC-35-700
либо
LPC-20-350 350 мА
- можно подключить до 20 светодиодов
последовательно и использовать их в номинальном режиме
LPC-20-700 700
мА - можно подключить до 10 светодиодов
последовательно при световом потоке 180% от номинального
LPC-60-1050
1050 мА - можно подключить до 20 светодиодов
последовательно при 250% светового потока от номинального
смотри так же другие драйверы
светодиодов |
|
Как охладить |
|
Для
обеспечения долгой жизни светодиода и воизбежании снижения его светового
потока необходимо обеспечить хороший теплоотвод от подложки. Для этого
необходимо использовать
радиатор,
радиаторы-профиля либо
алюминиевый декоративный профиль. |
|
