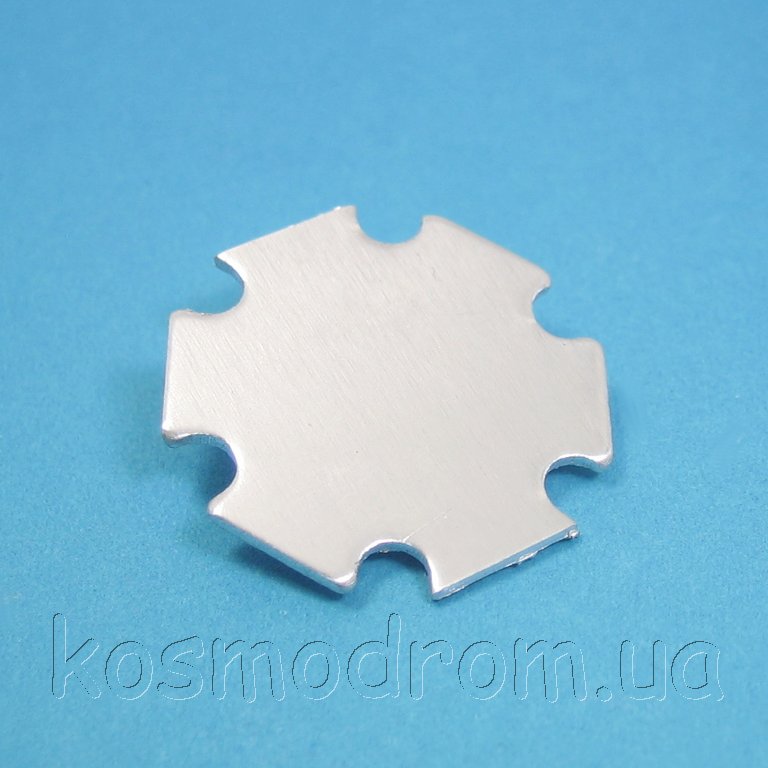

Фото может отличаться от реального вида предмета, но это не влияет на основные характеристики изделия | Светодиодный модуль
XPLAWT-00-0000-0000V40E1-STAR
Светодиод XPL (6500K/450lm/1050mA ) на алюминиевой плате диаметром 20 мм
На складе ...
Производитель: CREE
код товара: 00-00058609
 СКАЧАТЬ PDF
Кол-во | Цена без НДС, грн | Купить |
| Раздел:
Светодиодный модуль
| | | |
|
 |
Компания
Cree является мировым
лидером в производстве полупроводниковых кристаллов из карбида
кремния (SiC) и приборов на их основе. Полевые транзисторы, диоды и
другие полупроводниковые приборы на основе карбида кремния обладают
рядом преимуществ по сравнению с аналогичными кремниевыми приборами.
Среди них – рабочая температура кристалла до 600°С, высокое
быстродействие, радиационная стойкость. |
|
Производитель |
Cree |
|
Исполнение |
На подложке |
|
Цвет освещения |
Белый Холодный (Cool
White) |
|
Длина волны/Цветовая
температура |
6500 K
|
|
Световой
поток/Лучевой поток |
450 lm
|
|
Индекс цветопередачи
- CRI |
70 |
|
Угол обзора |
125 deg
|
|
Цвет/форма линзы |
Прозрачная |
|
If - прямой ток |
1050 mA
|
|
Vf - прямое
напряжение |
3 V
|
|
Номинальная мощность |
2,2 W
|
|
Размер светодиода |
3.5 mm x 3.3 mm |
|
Форма линзы |
Dome |
|
Размеры подложки |
21х21 мм. |
| | |
|
LED модули на основе светодиодов CREE |
 |
|
Светодиодные модули получили широкое распространение в рекламных щитах
и в различных светильниках. Их использование многократно упрощает
технологический процесс сборки светильника на производстве, повышает
надежность и безопасность в период использования изделия, сокращает
возможные затраты на послепродажное обслуживание.
Кроме
стандартных распространенных модулей в форме «звезда» и «шестигранник»,
теперь со склада доступны модули в форме «круг». |
 |
|
Модули
выполнены на базе светодиодов CREE
самых популярных серий: XP-E, XM-L, MX, XP-G. Модули изготовлены на
печатных платах с алюминиевой основой круглой формы в различных версиях,
отличающихся по количеству и типу мощных светодиодов. |
| |
|
Модули на основе сверх-ярких светодиодов CREE серии XTE на складе в Харькове |
|
Предлагаем со склада в Харькове новейшие светодиоды серии
XTE напаянные на алюминиевую подложку.
Светодиоды CREE серии XTE
имеют один из самых высоких показателей светоотдачи в отрасли.
Готовый модуль удобно применять при изготовлении промышленных и
бытовых светодиодных светильников, алюминиевая подложка служит хорошим
теплоотводом и легко монтируется на радиаторы различных типов. Данные
модули работаю на токах от 350 до 1500 мА, что дает возможность
получить значительный прирост (до 300 %) в световом потоке. Т.е. один
светодиод способен выдавать до 450 Лм. |
|
Светодиоды с мире делятся на два вида:
светодиоды
CREE
и остальные светодиоды. |
|
Светоотдача светодиодов в холодном белом цвете (при токе
350 мА и температуре кристалла 25ºС) достигает значения 150 лм/Вт.
Стоимость люмена у светодиодов новых серий получается примерно в 2
раза ниже чем у светодиодов предыдущего поколения. |
CREE
на складе в Харькове |
|
|
Мощный и миниатюрный
однокристальный светодиод серии XТ-Е производства компании Cree -
обладает высокой плотностью излучения, позволяющей повысить светоотдачу,
при этом уменьшив размер и стоимость конечного изделия. Светодиод
установлен на алюминиевую подложку в форме звезды.
Особенностями серии XT-E от CREE являются: Высокая световая отдача: до
148 лм/Вт (350 мА); Низкое тепловое сопротивление от p-n-перехода до
точки пайки: 5°C/Вт; Максимальная температура p-n-перехода: 150°C;
Размеры основания: 3,45×3,45 мм; Электрически нейтральное теплоотводящее
основание; Бессвинцовая технология монтажа, соответствующая RoHS;
Тестирование по стандартам JEDEC; Средний световой поток после 50 000
часов работы: выше 70% от начального значения; Стабильность цветовой
температуры. |
|
Как подключить модуль |
|
Для обеспечения эффективной работы
светодиода необходимо запитать его через специальный драйвер - источник
стабильного тока. Номинальный ток модуля 350
мА. Но диод может отлично работать и при значительно больших токах,
излучая при этом значительно больше света. Зависимость светового потока
от приложенного тока к диоду показана на рисунке 1.
Рисунок 1 - Зависимость интенсивности
излучения светодиода от приложенного тока
Таким образом, для использования
светодиода в номинальном режиме при питании от
12 В, рекомендуем использовать драйвер
Power Led-M 8-36 350
350 мА - для получения 100% светового потока от номинального
Power Led-M 6-30 700
700 мА - для получения 180% светового потока от номинального
либо использовать драйвера производства компании MeanWell
LDD-350L
-350 мА - для получения 100% светового
потока от номинального (возможно подключить до
10 модулей при условии повышения входного напряжения)
LDD-700LW
- 700 мА - для получения 180% светового потока от номинального
LDD-1500L
- 1500 мА - для получения 300% светового потока от номинального
Для питания от литиевых аккумуляторов
подойдут драйверы:
LI-ION-LED-DRIVER-350MA или
LI-ION-LED-DRIVER-700MA
Для питания светодиода от 220 В
рекомендуем использовать драйверы
PL-10W-300MA-IP65;
Led-Driver-10W-300mA
- 350 мА - можно подключить от 4-х светодиодов
последовательно и использовать их в номинальном режиме
LPC-20-350 350 мА
- можно подключить до 20 светодиодов
последовательно и использовать их в номинальном режиме
LPC-20-700 700
мА - можно подключить до 10 светодиодов последовательно при световом потоке 180% от номинального
LPC-60-1050
1050 мА - можно подключить до 20 светодиодов
последовательно при 250% светового потока от номинального
LPC-35-1400
1,4 А - можно подключить до 8 светодиодов
последовательно при максимальном световом потоке (300 % от
заявленного)
смотри так же другие драйверы
светодиодов |
|
Как охладить |
|
Для
обеспечения долгой жизни светодиода и воизбежании снижения его светового
потока необходимо обеспечить хороший теплоотвод от подложки. Для этого
необходимо использовать
радиатор, радиаторы-профиля либо
алюминиевый декоративный профиль. |
|
|
Смотри так же :
светодиоды XBD
и XTE
со склада в Харькове
Повышенная эффективность светодиодов
XT-E и
XB-D была достигнута
изменением технологии их производства. Светодиоды изготавливаются по
технологии Direct Attached. Суть технологии состоит в том, что теперь
внутри светодиода не используются токоподводящие проволочки от внешних
контактов к кристаллу. Ток подводится через токопроводящий слой на
нижней стороне кристалла. Одновременно с этим, за счет специальной
огранки кристалла, была увеличена эффективная площадь излучения
светодиода. |
 |
|
смотри также : XML-2: Светодиодные модули на основе
мощных светодиодов XML2-T6 |
XML-2: Светодиодные модули на основе мощных светодиодов XML2-T6 производства компании CREE |
|
Компания CREE является одним из лидеров рынка по производству
светодиодов. Одними из самых популярных стали мощные диоды серии Xlamp.
На базе CREE XM-L2 изготавливают фары для велосипедов, компактные мощные
фонари
Светодиоды
серии CREE XM-L, так же многие именуют их XML, стали самыми мощными
сверхяркими led диодами. При своих компактных размерах 5 на 5 мм. их
световой поток нейтрально белого света в номинале составляет 260 Люмен,
а предельно допустимый до 1040 Люмен. При максимальной мощности
потребление составляет 10 Вт, но при этом получается низкая общая
эффективность, которая равна 100 Люмен на Ватт. |
XM-L - является лучшей разработкой компании CREE. С момента
изобретения данного светодиода 95% мощных фонарей строятся именно на
нем! Данный диод обладает выдающимися характеристиками. Его яркость
достигает до 1000 люмен при токе 3А. |
 |
|
смотри также : Модули на основе
сверх-ярких светодиодов CREE серии XTE |
|
