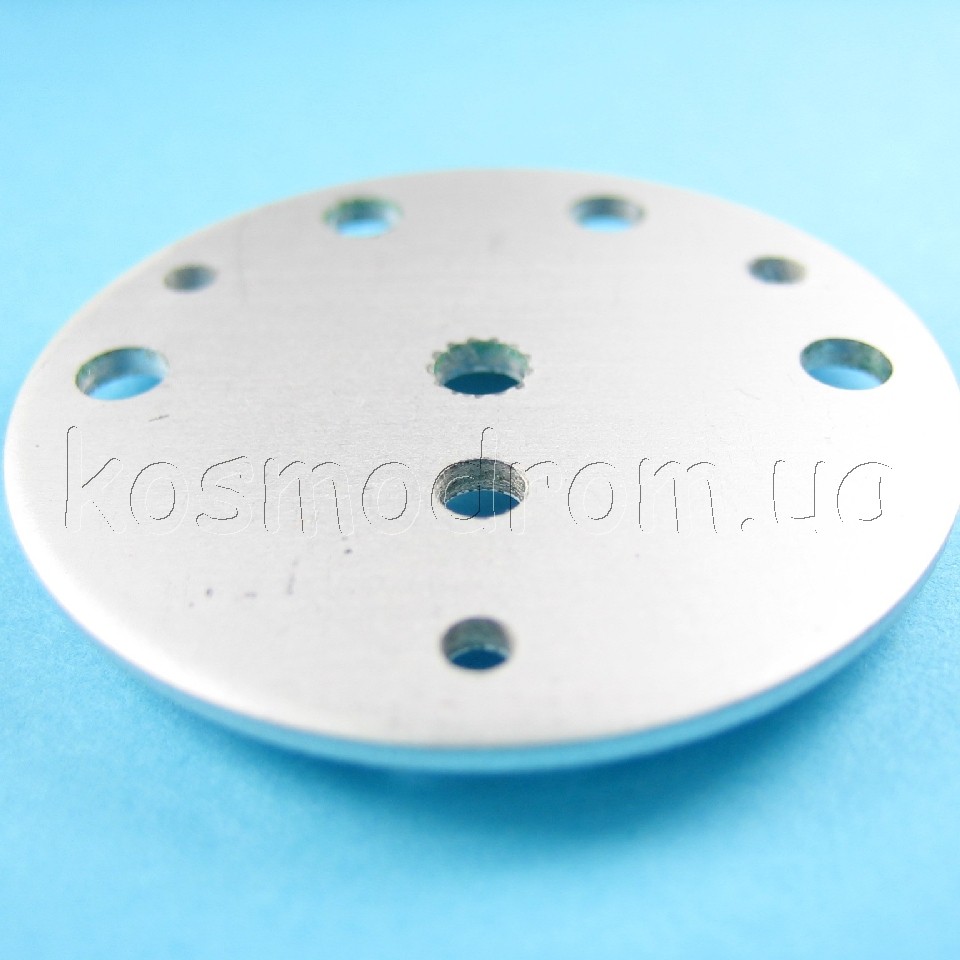

| | | ![](pic/XTEAWT-00-0000-000000G50-3X-MODUL.jpg) Нажми на картинку, чтобы увеличить ее
![](pic/XTEAWT-00-0000-000000G50-3X-MODUL-2.jpg)
Фото может отличаться от реального вида предмета, но это не влияет на основные характеристики изделия |
Временно нет на складе...
код товара:
Кол-во | Цена без НДС, грн | Купить |
| Раздел:
| | | |

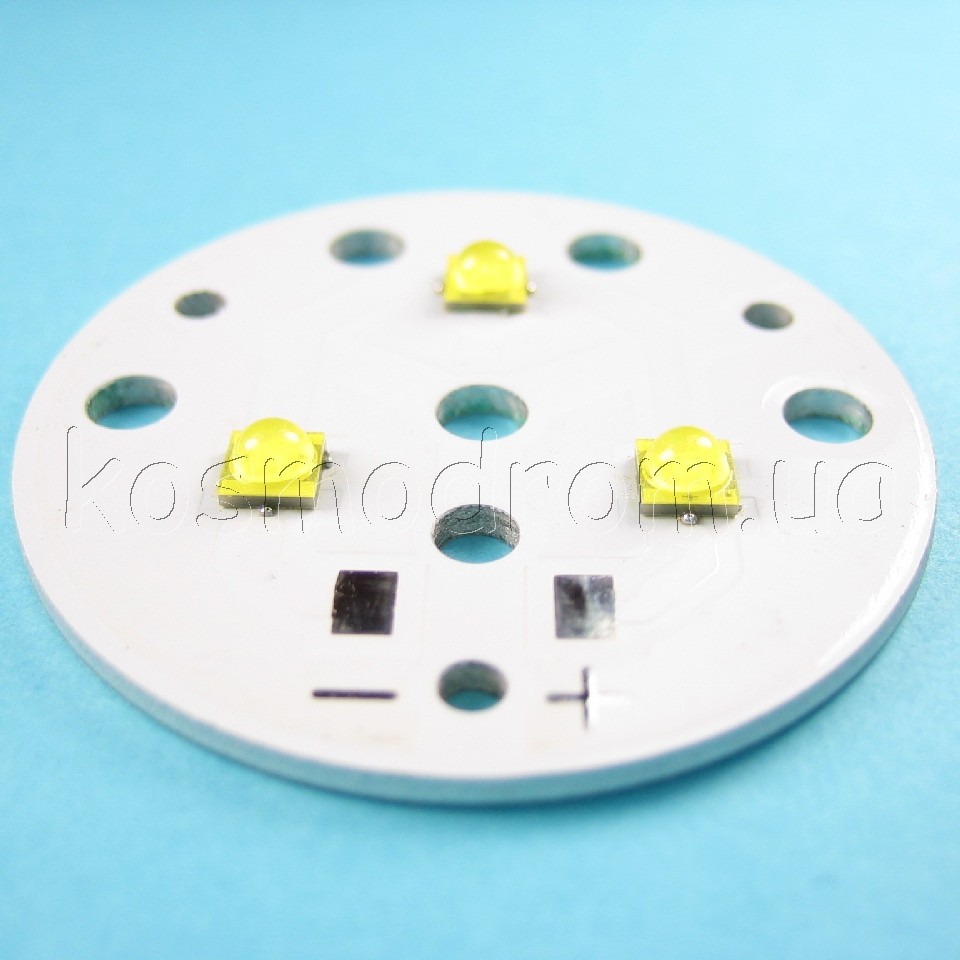

Светодиодный модуль, состоящий из трех сверх-ярких светодиодов
CREE
серии
XTE, применяется для изготовления светодиодных
светильников в бытовом и промышленном применении. Максимально
возможный световой поток модуля 1200
Люмен (400 Люмен в номинальном режиме) |
![](../prod/cree.gif) |
В мире два вида светодиодов:
светодиоды CREE и остальные
светодиоды |
|
Как подключить модуль |
Для обеспечения эффективной работы
светодиода необходимо запитать его через специальный драйвер - источник
стабильного тока. Номинальный ток модуля 350
мА. Но диод может отлично работать и при значительно бОльших токах,
излучая при этом значительно больше света. Зависимость светового потока
от приложенного тока к диоду показана на рисунке 1.
![](pic/xtelight.jpg)
Рисунок 1 - Зависимость интенсивности
излучения светодиода от приложенного тока
Таким образом, для использования
светодиода в номинальном режиме при питании от
12 В, рекомендуем использовать драйвер
Power Led-M 8-36 350
350 мА - для получения 100% светового
потока от номинального
Power Led-M 8-36 700
700 мА - для получения 180% светового
потока от номинального
Power Led-M 8-36 1000
1А - для получения 250% светового
потока от номинального
Для питания светодиода от 220 В
рекомендуем использовать драйверы компании MEANWELL
LPC-20-350 350 мА
- до 6
модулей
последовательно и использовать их в номинальном режиме
(яркость 400 Люмен/модуль)
LPC-20-700 700
мА - до 3 модулей
последовательно при световом потоке 180% от номинального
(яркость 720 Люмен/модуль)
LPC-60-1050
1050 мА - до 6 модулей
последовательно при 250% светового потока от номинального
(яркость 1000 Люмен/модуль)
LPC-35-1400
1,4 А - до 2 модулей
последовательно при максимальном световом потоке (300 % от
заявленного)
(яркость 1200
Люмен/модуль)
смотри так же другие драйверы
светодиодов |
Как охладить |
Для
обеспечения долгой жизни светодиода и воизбежании снижения его светового
потока необходимо обеспечить хороший теплоотвод от подложки. Для этого
необходимо использовать
радиатор,
радиаторы-профиля либо
алюминиевый декоративный профиль. |
| | |
