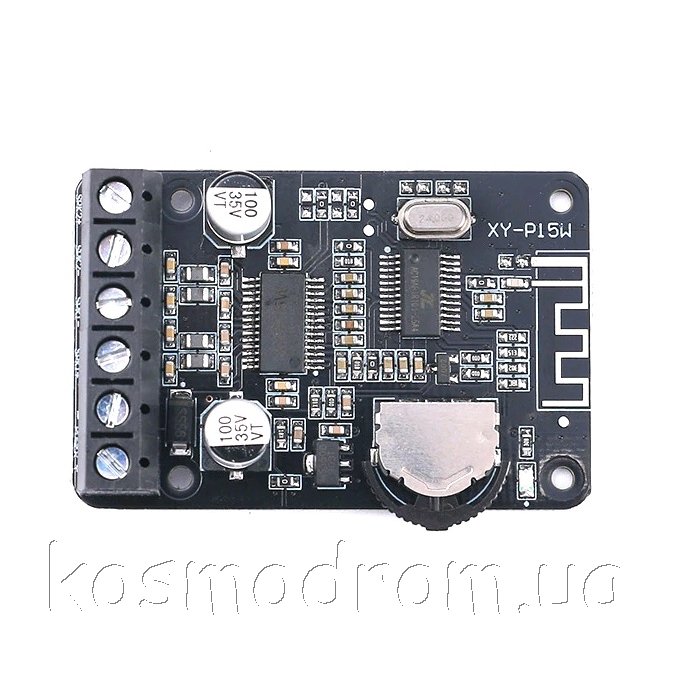

Компактный
стереоусилитель класса D 2*20Вт, с поддержкой Bluetooth версии 5,0,
модель XY-P15W. Выходная мощность до 2 х 20Вт, диапазон напряжений
питания от 8В до 24В.
Усилитель из высококачественных компонентов и материалов, отличается
высокой производительностью и невысокой стоимостью, особенно для HIFI
музыкального усилителя с высокой мощностью и высокой точностью. Вес
всего 10 грамм! Не допускается превышение напряжения питания свыше 26В.
Усилитель имеет два режима входа с источника звука, два в одном - AUX и
bluetooth .
Версия bluetooth 5,0, обеспечивает более высокую эффективность передачи
сигнала, увеличенное расстояние передачи, меньшее время задержки.
Механизм защиты усилителя: защита от обратной полярности включения
питания; защита от короткого замыкания; самовосстановление защиты от
перегрева.
Не забывайте ставить по питанию электролитические конденсаторы на
4700-10000 мкФ на напряжение больше чем напряжение питания усилителя, и
параллельно включенные керамические конденсаторы на 0,47-1,5мкФ.
Подключите питание к плате усилителя, подключите к динамикам, поверните
ручку регулятора громкости, после щелчка включения загорится синий
светодиодный индикатор. Включите настройки телефона - bluetooth - поиск
«XY-P15W", и затем нажмите на телефоне кнопку подключения, после
успешного подключения, будет звук подсказки "ding dong", соединение
bluetooth установлено, можно воспроизводить звук с телефона. В следующий
раз усилитель мощности будет автоматически подключаться обратно к
телефону.
Если вы хотите использовать аудиовход AUX, то разорвите на телефоне
bluetooth-соединение, появится звуковой запрос, вставьте аудиокабель для
воспроизведения музыки в разъем AUX.
В режиме AUX (линейный вход) соединение bluetooth автоматически
переключится.
Характеристики:
Bluetooth расстояние до: 15 м
Bluetooth стандартный протокол: Bluetooth 5,0 + EDR
Номинальная мощность: 20 Вт × 2 (питание 20В, нагрузка 8 Ом)
Входной интерфейс: Bluetooth, AUX
Режим работы: автоматическое переключение
Микросхема усилителя: XY-P15W
Вход питания: DC 8В-24В ток 2A или выше
Защита от обратной полярности; защита от короткого замыкания; защита от
перегрева
Размеры платы: 50х33х14 мм
Нагрузка: 4Ω при питании 8-12 В, 8Ω при питании 8-24 В, 16Ω при питании
8-24 В
Выходная мощность (на частоте 1 кГц): 20 Вт * 2 при питании 20 В
нагрузка 8Ω; 16 Вт * 2 при питании 12 В нагрузка 4Ω; 10 Вт * 2 при
питании 12 В нагрузка 8Ω; 15 Вт * 2 при питании 16 В нагрузка 8Ω, 30 Вт
* 2 при питании 24 В нагрузка 8Ω (требуется теплоотвод) |
