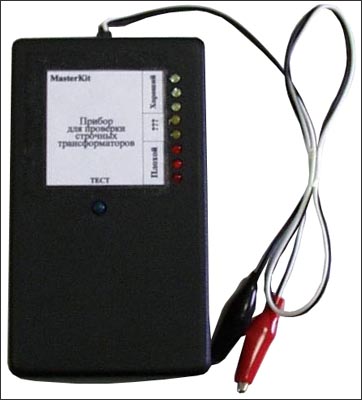

NM8031 – Прибор для проверки строчных трансформаторов





Прибор предназначен для определения исправности строчных трансформаторов, отклоняющих систем и импульсных трансформаторов при ремонте телевизоров и мониторов. (Наличие короткозамкнутых витков, пробой встроенных диодов.) Прибор позволяет производить проверку трансформаторов без выпайки из схемы.

Прибор подключается выводом GND на общий провод телевизора, а выводом HOT на коллектор выходного транзистора или на обмотку трансформатора. Свечение зеленых светодиодов после нажатия на кнопку «тест» указывает на работоспособность трансформатора. Свечение желтых светодиодов - вероятность короткого замыкания. Свечение красных светодиодов или отсутствие свечения указывает на наличие короткозамкнутых витков или обрыв в трансформаторе.




Технические характеристики.

Напряжение питания: 6 В (4 элемента ААА).

Ток потребления не более (при нажатой кнопке): 40 мА.

Размеры печатной платы: 63х63 мм.




Порядок сборки:

- проверьте комплектность набора согласно перечню элементов;

- закрепите печатную плату в корпусе (при установке может потребоваться срезать ножовкой углы платы по пунктирным линиям) и просверлите отверстия под светодиоды и микрокнопку, используя печатную плату как трафарет;

- отформуйте выводы компонентов (кроме светодиодов) и смонтируйте их на печатной плате;

- микрокнопка монтируется со стороны печатных проводников;

- в контактные отверстия светодиодов впаяйте проволочные штыри (можно использовать обрезки от выводов элементов), вставьте светодиоды с ориентацией согласно печатной плате в отверстия корпуса прибора, смонтируйте печатную плату, пропустив выводы светодиодов в отверстия Ш3 мм, отформуйте и запаяйте светодиоды;

- проверьте правильность монтажа;

- включите питание.




Правильно собранное устройство не нуждается в настройке
