СВЧ-усилитель MGA-62563 с регулируемым усилением от AVAGO

MGA-62563 - недорогой, простой в использовании GaAs MMIC усилитель с превосходной линейностью и низкими шумами в диапазоне 0,1…3ГГц. Один внешний резистор используется для задания смещения в широком диапазоне. Это позволяет разработчику использовать общие компоненты для нескольких узлов и оптимизировать линейность и ток потребления. MGA-62563 работает при токе Id 20-80мА. Выход усилителя согласован к сопротивлению 50Ом (КСВ лучше 0,5) во всем частотном диапазоне и требует только входного согласования. Усилитель работает в широком динамическом диапазоне с уровнем шума 0,9дБм и выходным уровнем интермодуляции 3-го порядка +32,9дБм. В MGA-62563 применена надежная современная  технология E-pHEMT.

Отличительные особенности:

• диапазон частот: 0,1…3ГГц;

• однополярное напряжение питания +3В или +5В;

• высокая линейность;

• низкий шум;

• характеристики на частоте 500МГц (3В, 60мА):
  - 0,9дБ уровень шума,
  - 32,9дБм OIP3,
  - коэффициент усиления 22дБ,
  - 17,8дБм P1dB;

• максимальная температура кристалла до 150°С;

• корпус: SOT-363.

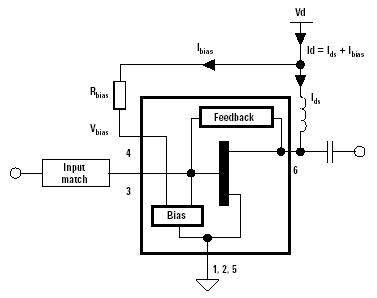

Структурная схема MGA-62563

Области применения: малошумящие СВЧ-усилители, усилители сигнала гетеродина.
