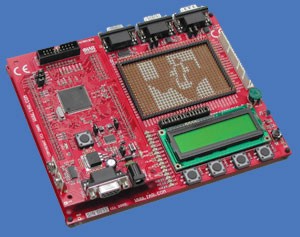

TMDS-FET470R1B1M – отладочный набор состоит из популярного отладочного USB-JTAG адаптера - J-LINK (IAR) и отладочной системы из двух плат: процессорной и периферийной.

Набор включает всё необходимое аппаратное и программное обеспечение для быстрого знакомства и освоения возможностей нового микроконтроллера TMS470R1B1M:

• процессорная плата с установленным микроконтроллером TMS470R1B1M и портом RS-232 для загрузки;

• периферийная плата с установленными: матричным ЖКИ 2x16, 16-ю светодиодами, пользовательскими кнопками, портами: I2C, RS-232, CAN и SPI, потенциометром, подключённым к АЦП микроконтроллера, температурным сенсором и макетной областью 5x7,5 см с доступом ко всем выводам микроконтроллера;

• стартовая версия «IAR Embedded Workbench for ARM» со средой разработки и Си компилятором;

• USB-JTAG адаптер J-LINK с возможностью запитывания целевой платы.

Процессорная плата совместима с макетной платой производства TEXAS INSTRUMENTS - HPA-MCUINTERFACE, позволяющей посредством стандартных соединителей подключать по два модульных АЦП и ОУ. Сочетание HPA-MCUINTERFACE с процессорной платой позволяет разработчику быстро освоить принципы ввода-вывода и обработки сигналов с помощью мощного микроконтроллера TMS470R1B1M.

Отличительные особенности процессорной платы:

• установленный микроконтроллер TMS470R1B1M: 1 МБ Flash памяти программ, 64 КБ статической ОЗУ, тактовая частота до 60 МГц, High-End Timer с 12-ю программируемыми каналами, 12-канальный 10-разрядный мультибуферный АЦП, поддержка 8-ми и 16-разрядной внешней шины с 42-мя вводами-выводами, модуль защиты памяти (MSM), модуль защиты JTAG Module, 16-канальный контроллер прямого доступа к памяти (DMA) с 32-мя контрольными пакетами;

• интерфейс RS-232 с разъёмом DB-9M;

• установленные стабилизаторы напряжения: +5 В, +3,3 В и +1,9 В;

• стандартный JTAG разъём;

• кварцевый резонатор на 7,3728 МГц;

• разъём для 9-вольтовой батарейки;

• одна пользовательская кнопка и светодиод;

• разъёмы для установки в периферийную плату и в HPA-MCUINTERFACE;

• разъём для внешнего источника питания;

• габаритные размеры: 136×76 мм.

Отличительные особенности периферийной платы:

• разъёмы для установки процессорной платы;

• два High-End CAN контроллера с разъёмом DB-9F;

• перемычки для включения CAN контроллеров;

• два I2C  разъёма;

• интерфейс RS-232 с разъёмом DB-9M;

• ЖКИ 2x16;

• 4-е пользовательских кнопки;

• регулятор контрастности ЖКИ;

• потенциометр, подключённый к входу АЦП микроконтроллера;

• 16 пользовательских светодиодов;

• перемычки для отключения светодиодов;

• макетная область 5x7,5 см с доступом ко всем выводам микроконтроллера;

• габаритные размеры: 146x181 мм.

Отличительные особенности J-LINK:

• автоматическое распознавание скорости;

• мониторинг всех JTAG сигналов, включая целевое напряжение;

• стандартный 20-ти контактный разъём;

• USB и JTAG кабели в комплекте;

• отладочная система может быть запитана от J-LINK.

Программное обеспечение:

• KickStart 16KB C/C++ компилятор;

• менеджер проектов;

• редактор;

• трассировщик и библиотеки;

• отладчик;

• полная совместимость с ОС  Windows 2000 и Windows XP;

• полная совместимость с отладчиком J-LINK.

Комплектация:

1. процессорная плата;

2. периферийная плата;

3. CD с программным обеспечением и документацией;

4. USB-JTAG адаптера -  J-LINK;

5. USB и JTAG кабели.
