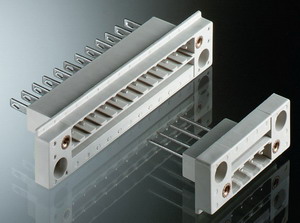

Разъемы WIELAND на печатной плате – гарантия надежного соединения (семейство WIECON)



Продукция Wieland >> [ наличие, цены ]



Разъемы для печатных плат серии WIECON подразделяются на два основных типа:

Разъемы WIELAND для печатных плат серии  WIECON• съемный клеммник и разъем на печатной плате;
• клеммник для прямой впайки в печатную плату.

Эти два основных типа имеют разные модификации:

• многорядные и многоэтажные клеммники с винтовым зажимом под впайку в печатную плату;
• съемные клеммники с винтовым зажимом;
• съемные клеммники с пружинным зажимом;
• разъемы под впайку в печатную плату, ответные участки к съемным клемникам;
• клемники под впайку в печатную плату.

Все эти изделия объединены одним важным преимуществом — непосредственное присоединение к клеммам осуществляется без применения пайки. При этом обеспечивается надежный контакт в течение длительного времени.

Разъемы WIELAND для печатных плат серии WIECONОсновные характеристики разъёмов WIECON

• Простой способ монтажа, надежный контакт с винтовым или пружинным зажимом проводника.
• Отсутствие пайки при присоединении проводников к разъему обеспечивает возможность быстрого, чистого соединения за максимально короткое время.
• Присоединение одножильных и многожильных проводников сечением от 0,14 до 16 кв. мм.
• Рабочее напряжение до 1000 В.
• Рабочий ток до 57 А.
• Напряжение 4000 В в течение 1 с.
• Рабочий диапазон температур от –40 до +130 °С.


Разъемы WIECON имеют множество типов:

Разъемы WIELAND для печатных плат серии  WIECON• От 2 до 24 полюсов с шагом 3,81; 5,00; 5,08; 7,50;
   7,62; 10,00; 10,16 мм.
• К различным вариантам клеммников и ответных частей проводники могут подключаться
  вертикально, горизонтально и под углом.
• Клеммник с закрытыми боковыми перегородками  гарантирует установку в него разъемов без
  смещения.
• Клеммники без боковых перегородок позволяют  устанавливать разъемы рядом без потери
  полезной площади или смены шага разъема.
• Имеются многоэтажные варианты разъемов (до четырех этажей).

Маркировка разъемов:

• Ясная, разборчивая маркировка полюса,  нанесенная особой краской.
• При поставке больших партий разъемов возможно  нанесение собственной маркировки заказчика.

Имеется фланцевая версия с дополнительным винтовым закреплением гнездовой части разъема, которое обеспечивает надежное электрическое и механическое соединение особую устойчивость к вибрации.

Имеется возможность кодировки разъемов, что обеспечивает безошибочность соединения.

Разъемы WIELAND для печатных плат серии WIECONРазъемы выполнены из следующих материалов:

Металлические части:
• из особых сплавов со специально обработанными поверхностями, что обеспечивает минимальное переходное сопротивление, высокую степень защиты от коррозии, устойчивую зажимную функцию;
• корпус зажима и зажимные винты из никелированной латуни (tор- версия: сталь оцинкованная и хромированная);
• гнездовой контакт: олово, бронза, луженые;
• «гнездо — припаянный штифт » — из высокоустойчивого медного сплава.

Изолирующий корпус:
• полиамид 66/6, обладающий отличными диэлектрическими, химическими и механическими свойствами;
• большая гамма цветов.

Клеммные разъемы сертифицированы для всех сфер деятельности и соответствуют стандарту качества ISO 9001. Осуществляется постоянный контроль качества в разработке, производстве и монтаже. Разъемы соответствуют сертификатам безопасности и качества Великобритании, Швейцарии, Бельгии, Австрии.







Наша компания предлагает своим клиентам наиболее полную линейку коммутации Wieland самого разнообразного назначения.
