Источники
питания на DIN-рейку в узких корпусах
Количество и плотность размещаемого в промышленных
шкафах и стойках оборудования непрерывно возрастает. В связи с этим
становятся все более востребованными источники питания в узких корпусах.
Теперь Mean Well выпускает широкую линейку таких источников питания
мощностью 10, 20, 40, 60 и 100 Вт (см. рис. 2).
|

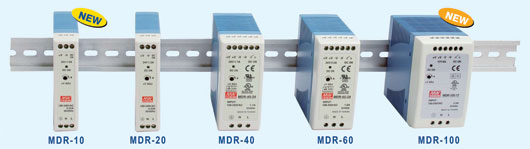

Рис. 2. Источники питания на DIN-рейку
в узких корпусах |
Купить |
Источники питания MDR-10 имеют мощность 10 Вт,
MDR-100 - 100 Вт. MDR-10 реализован в том же корпусе шириной 22,5 мм,
что и модели MDR-20. Изделия MDR-100 имеют самый широкий в серии MDR
корпус шириной 55 мм.
Источники питания серии MDR выпускаются в
пластмассовом корпусе для монтажа на DIN-рейку. Особенностью источников
питания этой серии является низкое собственное энергопотребление менее
0,75 Вт при работе без нагрузки. Модули имеют светодиодный индикатор
включения, подстройку выхода в диапазоне 0...20% от номинала для
компенсации падения напряжения на проводах к нагрузке. Дополнительно
источник питания выдает сигнал «Выходное напряжение в норме» для
включения дополнительных внешних цепей. Этот сигнал в MDR-10 - типа
«открытый коллектор», а в MDR-100 - релейный контакт.
В отличие от других источников питания серии MDR
изделия MDR-100 имеют встроенный корректор коэффициента мощности, что
обеспечивает низкий уровень создаваемых помех. Собственное
энергопотребление MDR-100 несколько выше - не 0,75, а 1 Вт. Варианты
моделей приведены в табл. 1.
Таблица
1. Варианты моделей источников питания MDR в узких корпусах для
монтажа на DIN-рейку
|
Наименование |
Pвых, Вт |
Uвых, В |
Iвых, А |
Размеры, мм |
Масса, кг |
|
MDR-10-5 |
10
|
5
|
0...2,0 |
22,5х90х100 |
0,20 |
|
MDR-10-12 |
12
|
0...0,84 |
|
MDR-10-15 |
15
|
0...0,67 |
|
MDR-10-24 |
24
|
0...0,42 |
|
MDR-20-5 |
20
|
5
|
0...3,0 |
22,5х90х100 |
0,20 |
|
MDR-20-12 |
12
|
0...1,67 |
|
MDR-20-15 |
15
|
0...1,34 |
|
MDR-20-24 |
24
|
0...1,00 |
|
MDR-40-5 |
40
|
5
|
0...6,00 |
40х90х100 |
0,32 |
|
MDR-40-12 |
12
|
0...3,33 |
|
MDR-40-24 |
24
|
0...1,70 |
|
MDR-40-48 |
48
|
0...0,83 |
|
MDR-60-5 |
60
|
5
|
0...10,0 |
40х90х100 |
0,35 |
|
MDR-60-12 |
12
|
0...5,00 |
|
MDR-60-24 |
24
|
0...2,50 |
|
MDR-60-48 |
48
|
0...1,25 |
|
MDR-100-12 |
100 |
12
|
0...7,5 |
55х90х100 |
0,45 |
|
MDR-100-24 |
24
|
0...4,0 |
|
MDR-100-48 |
48
|
0...2,0 |
Источники питания серии MDR предназначены для
применения в оборудовании промышленной автоматики, телекоммуникаций,
промышленных измерений, для питания промышленных датчиков, в приборах
домашней автоматики, источниках бесперебойного питания UPS и т.д.
