Новые КОМПАКТНЫЕ источники питания Mean Well для НА DIN-РЕЙКУ

Мощность электропривода, используемого в различных системах, варьируется от единиц микроватт до десятков мегаватт. В шкафах автоматизированного управления промышленным оборудованием востребованы мощности источников питания в диапазоне единиц, десятков или сотен ватт.

С энергетической точки зрения электропривод - главный потребитель электрической энергии: более 60% всей производимой электроэнергии потребляется устройствами электропривода. В современных условиях дефицита электроэнергии задача энергосбережения в устройствах электропривода и средствами электропривода весьма актуальна. Источники питания, используемые в оборудовании электропривода, должны иметь высокий КПД и повышенную нагрузочную способность.

Новая серия источников питания SDR предназначена для монтажа на DIN-рейку в оборудовании промышленной автоматизации. Компания Mean Well выпустила эту серию в ответ на растущую потребность рынка в современных источниках питания с высоким КПД и в компактном корпусе. Серия SDR состоит из трех семейств мощностью 120, 240 или 480 Вт (см. табл. 1).

Таблица 1. Новые серии AC/DC-преобразователей в узком корпусе для монтажа на DIN-рейку

Наименование	DR-15	SDR-120	SDR-240	SDR-480
Внешний вид
Выходная мощность, Вт	15	120	240	480
Выходные напряжения, В	5; 12; 15; 24	12; 24; 48	24; 48
Диапазон рабочих температур, °С	-20...60	-25...70
КПД (типовое значение), %	77...85	89...91	94	94
Габаритные размеры, мм	25х93х56	40х125,2х113,5	63х125,2х113,5	85,5х125,2х128,5

Отличительные особенности источников питания SDR:

• Весьма высокий КПД: 94 % у SDR-240 и SDR-480;

• Пиковая мощность на выходе до 150% от номинальной мощности в течение 3 с;

• Более узкий корпус по сравнению с предшествующими сериями DR и DRP.

Источники питания Mean Well серии SDR могут работать в широком диапазоне входных напряжений 90...264 В переменного тока или 127...370 В постоянного тока, а встроенный корректор коэффициента мощности соответствует требованиям стандарта EN61000-3-2. Узкий корпус помогает экономить драгоценное свободное место на DIN-рейке. В частности, ширина корпуса SDR-480 составляет всего 85,5 мм, что в два с лишним раза меньше ширины корпуса предыдущей модели DRP-480. Источники питания серии SDR оснащены сигналом наличия выходного напряжения «DC OK», светодиодным индикатором исправной работы, в них предусмотрен комплекс защит от короткого замыкания, перегрузки, перенапряжения и перегрева.

При КПД более 94% источники питания этой серии могут выдать 480 Вт в непрерывном режиме или пиковую мощность 720 Вт в течение 3 секунд (это 50% дополнительной мощности!) при температуре окружающей среды до 60°С и естественном конвенционном охлаждении.

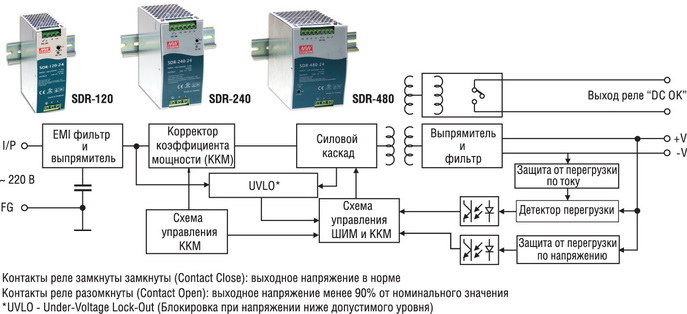

На рисунке 1 показана структура AC/DC-преобразователей серии SDR.

 Рис. 1. Структурная схема AC/DC-преобразователей серий SDR-120, SDR-240 и SDR-480

  Они имеют встроенный фильтр электромагнитных помех и корректор коэффициента мощности (ККМ). Выходной каскад во вторичной цепи оснащен защитой от перегрузок по напряжению и току. Наличие встроенного реле для контроля выходного напряжения позволяет реализовать переключение на резервный источник питания в случае некорректной работы одного из преобразователей или обеспечить необходимую последовательность включения нескольких AC/DC-преобразователей.

Особенности серии SDR

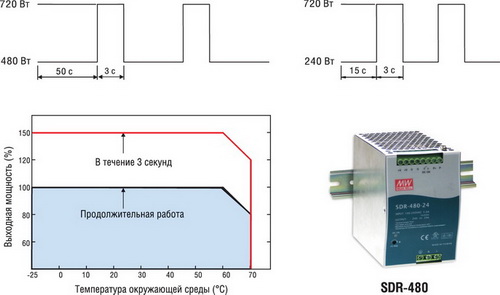

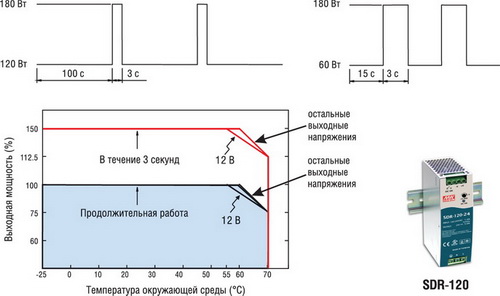

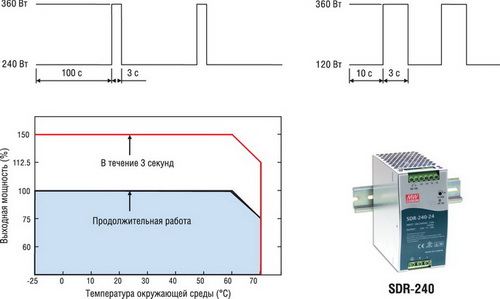

Важной особенностью рассматриваемых преобразователей SDR является возможность кратковременной перегрузки по мощности в импульсном режиме, что очень важно при работе на реактивную нагрузку. Выходная мощность может превышать номинальную на 50% в течение трех секунд при соответствующей скважности. Это свойство особенно важно при питании электродвигателей, которые в момент запуска требуют от источника питания повышенной мощности по сравнению с установившимся номинальным режимом работы. Конкретные значения уровней выходных мощностей в номинальном режиме и при перегрузке и допустимые интервалы между импульсами перегрузки показаны на рисунке 2. Длительность требуемого интервала зависит от выходной мощности до момента перегрузки. Понятно, что чем меньше выходная мощность до перегрузки, тем меньше требуется времени до разрешенного момента следующего импульса перегрузки.

Рис. 2. Структурная схема AC/DC-преобразователей серий SDR-120, SDR-240 и SDR-480

При эксплуатации этих AC/DC-преобразователей нельзя забывать и про область безопасной работы. Верхний предел температуры, при котором допустима отдача полной мощности, составляет около 60°С. Расширить допустимую верхнюю границу рабочей температуры до 70°С можно, снизив выходную мощность до уровня 75% от номинального значения. Рекомендуется всегда иметь запас по мощности, чтобы исключить срабатывание защит и обеспечить надежную работу источника питания и питаемого оборудования в течение длительного времени.

Изделия SDR удовлетворяют не только требованиям сертификатов UL, CUL, TUV, и CE, но и стандартам GL (морская аппаратура) и SEMI F47 (оборудование для изготовления полупроводников). В частности, источники питания серии SDR-240 успешно прошли сертификационные испытания на соответствие требованиям группы стандартов GL для морской радиоэлектронной аппаратуры. Имеется соответствующий сертификат. Изделия серий SDR-120 (120 Вт) и SDR-480 (480 Вт) на момент подготовки материала находятся на испытаниях на соответствие GL.

Источники питания Mean Well серии SDR предназначены для применения в оборудовании промышленной автоматизации, полупроводниковой промышленности, электронном оборудовании, устанавливаемом на морских судах.
