Основные параметры:
Универсальный вход: 85-264 В переменного тока или 120-370 В
постоянного тока
Диапазон частот 47-440 Гц
Миниатюрные размеры
Комплекс защит: от короткого замыкания, перегрузки, перенапряжения
Электрическая прочность изоляции 4 кВ переменного тока
Диапазон рабочих температур
–20…+70°С
Прогон при 100% нагрузке
Сертифицировано: UL, TUV, EN, CUL. CB.
CE
Особенности:
Класс изоляции II (модели 5-15 Вт)
Малый ток утечки: менее 200 мкА (модели
20 Вт)
Сертифицированы по
UL60601-1/IEC60601-1/EN60601-1 для применения в медицинской
аппаратуре
Низкое энергопотребление менее 0,5 Вт (менее
0,75 Вт для NFM-20) при работе без нагрузки
Подстройка Uвых: ±10 %
Универсальное применение: промышленное,
IT или медицинское оборудование
|
Наименование |
Pвых, Вт
|
Uвых |
Iвых |
Разм., мм
|
Вес, г |
|
PM-05-3.3 |
5 |
3,3 |
0-1,25 |
62,85x50x19,7 |
85 |
|
PM-05-5 |
5 |
5 |
0-1,00 |
62,85x50x19,7 |
85 |
|
PM-05-09 |
5 |
9 |
0-0,55 |
62,85x50x19,7 |
71 |
|
PM-05-12 |
5 |
12 |
0-0,42 |
62,85x50x19,7 |
85 |
|
PM-05-15 |
5 |
15 |
0-0,33 |
62,85x50x19,7 |
85 |
|

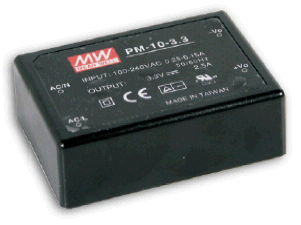

PM-10-3.3 |
10 |
3,3 |
0-2,50 |
70x50x22,7 |
105 |
|
PM-10-5 |
10 |
5 |
0-2,00 |
70x50x22,7 |
105 |
|
PM-10-12 |
10 |
12 |
0-0,85 |
70x50x22,7 |
105 |
|
PM-10-15 |
10 |
15 |
0-0,67 |
70x50x22,7 |
105 |
|
PM-10-24 |
10 |
24 |
0-0,42 |
70x50x22,7 |
105 |
|
PM-15-3.3 |
15 |
3,3 |
0-3,50 |
75x53x22,7 |
140 |
|
PM-15-5 |
15 |
5 |
0-3,00 |
75x53x22,7 |
140 |
|
PM-15-12 |
15 |
12 |
0-1,25 |
75x53x22,7 |
140 |
|
PM-15-15 |
15 |
15 |
0-1,00 |
75x53x22,7 |
140 |
|
PM-15-24 |
15 |
24 |
0-0,63 |
75x53x22,7 |
140 |
|
PM-20-3.3 |
20 |
3,3 |
0-4,50 |
94x56x22,7 |
180 |
|
PM-20-5 |
20 |
5 |
0-4,40 |
94x56x22,7 |
180 |
|
PM-20-12 |
20 |
12 |
0-1,80 |
94x56x22,7 |
180 |
|
PM-20-15 |
20 |
15 |
0-1,40 |
94x56x22,7 |
180 |
|
PM-20-24 |
20 |
24 |
0-0,92 |
94x56x22,7 |
180 |
|
Новое поколение популярной серии OFM.
Основные параметры модульных источников питания серии NFM для
монтажа на печатную плату:
Универсальный вход: 85-264 В переменного тока или 120-370 В
постоянного тока
Особенности:
Класс изоляции II (модели 5-15 Вт)
Сертифицированы по UL60601-1/IEC60601-1/EN60601-1 для применения в
медицинской аппаратуре
Низкое энергопотребление менее 0,5 Вт (менее 0,75 Вт для NFM-20) при
работе без нагрузки
Подстройка Uвых: ±10 %
Универсальное применение: промышленное, IT или медицинское
оборудование
Диапазон частот 47-440 Гц
Миниатюрные размеры, малая масса
Комплекс защит: от короткого замыкания,
перегрузки, перенапряжения, перегрева
Электрическая прочность изоляции 4 кВ
переменного тока
Диапазон рабочих температур
–20...+70°С
Прогон при 100% нагрузке
Сертифицировано: UL, TUV, EN, CUL, CB,
CE
|
Наименование |
Pвых, Вт
|
Uвых |
Iвых |
Разм., мм
|
Вес, г |
|
NFM-05-3.3 |
5 |
3,3 |
0-1,25 |
58x45x19,1 |
30 |
|
NFM-05-5 |
5 |
5 |
0-1,00 |
58x45x19,1 |
30 |
|
NFM-05-12 |
5 |
12 |
0-0,42 |
58x45x19,1 |
30 |
|
NFM-05-24 |
5 |
24 |
0-0,23 |
58x45x19,1 |
30 |
|
NFM-10-5 |
10 |
5 |
0-2,00 |
65x45x22 |
45 |
|
NFM-10-12 |
10 |
12 |
0-0,85 |
65x45x22 |
45 |
|
NFM-10-15 |
10 |
15 |
0-0,67 |
65x45x22 |
45 |
|
NFM-10-24 |
10 |
24 |
0-0,42 |
65x45x22 |
45 |
|
NFM-15-3.3 |
15 |
3,3 |
0-3,50 |
70x48x22 |
65 |
|
NFM-15-5 |
15 |
5 |
0-3,00 |
70x48x22 |
65 |
|
NFM-15-12 |
15 |
12 |
0-1,25 |
70x48x22 |
65 |
|
NFM-15-15 |
15 |
15 |
0-1,00 |
70x48x22 |
65 |
|
NFM-15-24 |
15 |
24 |
0-0,63 |
70x48x22 |
65 |
|
NFM-20-3.3 |
20 |
3,3 |
0-4,50 |
89x51x19,3 |
90 |
|
NFM-20-5 |
20 |
5 |
0-4,40 |
89x51x19,3 |
90 |
|
NFM-20-12 |
20 |
12 |
0-1,80 |
89x51x19,3 |
90 |
|
NFM-20-15 |
20 |
15 |
0-1,40 |
89x51x19,3 |
90 |
|
NFM-20-24 |
20 |
24 |
0-0,92 |
89x51x19,3 |
90 |
|
Области применения: одноплатные приборы, портативные переносные приборы,
промышленное оборудование, IT оборудование, медицинская техника. |
[
