Серия P6AU-XXXXE
- DC/DC преобразователь мощностью 1 Вт, корпус: для монтажа на
печатную плату SIP4, производства компании PEAK
P6AU
|
Мощность: |
1 Вт |
|
Количество выходов: |
1 |
|
КПД: |
до 80 % |
|
Уровень пульсаций (размах):
|
100 мВ |
|
Электрическая прочность изоляции
вход-выход: |
1000 В AC |
|
Диапазон изменения входного
напряжения DC: |
±10% |
|
Комплекс защит от: короткого
замыкания |
|
Примечания: Суффикс LF означает
отсутствие свинца |
|

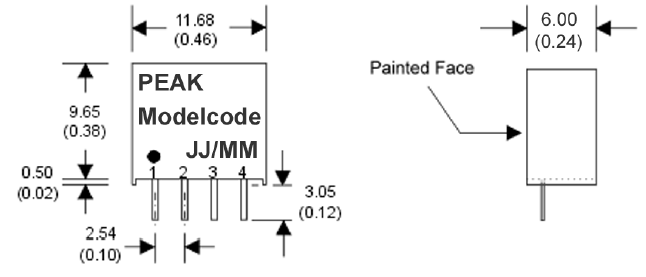

Габариты: |
11.7 x 6 x 10.2 мм |
|
Корпус: для монтажа на печатную
плату SIP4 |
|
Диапазоны температур работы: |
-40...85 °C |
|
|
Наименование |
Uвх, В |
Uвых, В |
Iвых, мА |
КПД, % |
|
P6AU-0505ELF |
5±10% |
5 |
200 |
79 |
|
P6AU-0512ELF |
5±10% |
12 |
100 |
78 |
|
P6AU-1205ELF |
12±10% |
5 |
200 |
79 |
|
P6AU-1212ELF |
12±10% |
12 |
100 |
79 |
|
P6AU-1215ELF |
12±10% |
15 |
70 |
78 |
|
P6AU-2405ELF |
24±10% |
5 |
200 |
74 |
|
P6AU-2412ELF |
24±10% |
12 |
100 |
77 |
|
Серии P6CU
- DC/DC преобразователь
мощностью 1 Вт, корпус: для монтажа на печатную плату SIP7, производства
PEAK
P6CU
|
Мощность: |
1 Вт |
|
Количество выходов: |
1 или 2 (неизолированные) |
|
КПД: |
до 80 % |
|
Уровень пульсаций (размах): |
50 мВ (P6CG) |
|
|
75 мВ (P6CU, P6LU) |
|
Электрическая прочность изоляции
вход-выход: |
|
|
- 1000 В AC (P6CG, P6CU) |
|
|
- 3000 В AC (P6LU) |
|
|
- 5200 В AC (P6LU-EH52) |
|
Диапазон изменения входного
напряжения DC: |
±10% |
|
Комплекс защит от: короткого
замыкания |
|
Примечания: Суффикс LF означает
отсутствие свинца |
|

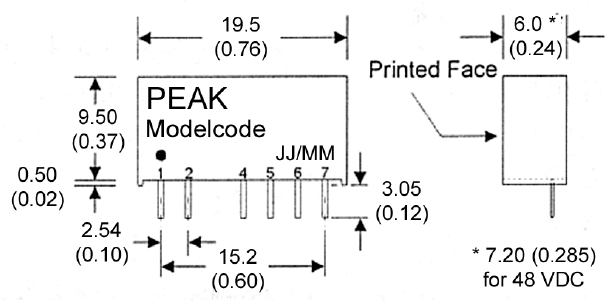

Габариты: |
19.5 x 7.2 x 10.0 мм, масса: 2 г
|
|
Корпус: |
для монтажа на печатную плату SIP7
|
|
Диапазон рабочих температур: |
-40...85 °C |
|
|
Наименование |
Uвх, В |
Uвых, В |
Iвых, мА |
КПД, % |
|
P6CU-053R3ELF |
5±10% |
3,3 |
303 |
78 |
|
P6LG-0505ELF |
5±10% |
5 |
200 |
62 |
|
P6CG-0505ELF |
5±10% |
5 |
200 |
63 |
|
P6LU-0505ELF |
5±10% |
5 |
200 |
72 |
|
P6CU-0505ELF |
5±10% |
5 |
200 |
75 |
|
P6CU-053R3ZLF |
5±10% |
± 3,3 |
±151 |
78 |
|
P6CU-0505ZLF |
5±10% |
± 5 |
±100 |
71 |
|
P6CU-057R2ZLF |
5±10% |
± 7,2 |
±69 |
78 |
|
P6CU-0515ZLF |
5±10% |
±15 |
± 34 |
80 |
|
P6CG-0512E |
5±10% |
12 |
84 |
64 |
|
P6LU-0512ELF |
5±10% |
12 |
84 |
72 |
|
P6CU-0515E |
5±10% |
15 |
67 |
79 |
|
P6LU-0515E |
5±10% |
15 |
68 |
72 |
|
P6LU-0515EH52LF |
5±10% |
15 |
68 |
75 |
|
P6LU-123R3Z |
12±10% |
3,3 |
303 |
78 |
|
P6LG-1205ELF |
12±10% |
5 |
200 |
62 |
|
P6CG-1205ELF |
12±10% |
5 |
200 |
64 |
|
P6LU-127R2ZH52LF |
12±10% |
7,2 |
139 |
78 |
|
P6CU-1205Z |
12±10% |
± 5 |
±100 |
78 |
|
P6CU-1212ELF |
12±10% |
12 |
84 |
80 |
|
P6LU-1212ELF |
12±10% |
12 |
84 |
78 |
|
P6CU-243R3ELF |
24±10% |
3,3 |
303 |
78 |
|
P6LG-2405ELF |
24±10% |
5 |
200 |
62 |
|
P6CU-247R2ELF |
24±10% |
7,2 |
139 |
78 |
|
P6CU-243R3ZLF |
24±10% |
± 3,3 |
±151 |
78 |
|
P6CU-247R2ZLF |
24±10% |
± 7,2 |
±69 |
78 |
|
P6CU-2412ZLF |
24±10% |
±12 |
± 42 |
76 |
|
P6LU-2412Z |
24±10% |
±12 |
± 42 |
78 |
|
P6CU-2412E |
24±10% |
12 |
84 |
76 |
|
P6LU-2412E |
24±10% |
12 |
84 |
78 |
|
P6CU-2415E |
24±10% |
15 |
68 |
76 |
|
P6CU-483R3E |
48±10% |
3,3 |
303 |
78 |
|
P6LU-4805ELF |
48±10% |
5 |
200 |
78 |
|
P6CU-483R3Z |
48±10% |
± 3,3 |
±151 |
78 |
|
P6CU-4805Z |
48±10% |
± 5 |
±100 |
78 |
|
P6CU-487R2Z |
48±10% |
± 7,2 |
±69 |
78 |
|
P6CU-4812Z |
48±10% |
±12 |
± 42 |
78 |
|
P6CU-4815Z |
48±10% |
±15 |
± 34 |
78 |
|
P6CU-4812E |
48±10% |
12 |
84 |
78 |
|
P6CU-4815E |
48±10% |
15 |
68 |
78 |
|
Серия P10AU - DC/DC
преобразователь мощностью 2 Вт, в корпусе для монтажа на печатную плату
SIP4.
P10AU
|
Мощность: |
2 Вт |
|
Уровень пульсаций (размах):
|
127 мВ |
|
Электрическая прочность изоляции
вход-выход: |
1000 В DC |
|
Входное напряжение DC: |
5,12,24,48 |
|
Комплекс защит от: |
короткого замыкания |
|
Примечания: Суффикс LF означает
отсутствие свинца |
|
Габариты: |
11.7 x 7.2 x 10.2 мм, |
|
Масса: |
3 г |
|
Диапазоны температур работы:
|
-40...85 °C |
|
|
Наименование |
Uвх, В |
Uвых, В |
Iвых, мА |
КПД, % |
|
P10AU-053R3ELF |
5 |
3,3 |
606 |
75 |
|
P10AU-0505ELF |
5 |
5 |
400 |
75 |
|
P10AU-0512ELF |
5 |
12 |
167 |
76 |
|
P10AU-0515ELF |
5 |
15 |
133 |
76 |
|
P10AU-0518ELF |
5 |
18 |
111 |
80 |
|
P10AU-0524ELF |
5 |
24 |
83 |
79 |
|
P10AU-123R3ELF |
12 |
3,3 |
600 |
75 |
|
P10AU-1205ELF |
12 |
5 |
400 |
78 |
|
P10AU-127R2ELF |
12 |
7,2 |
270 |
78 |
|
P10AU-1212ELF |
12 |
12 |
167 |
78 |
|
P10AU-1215ELF |
12 |
15 |
133 |
80 |
|
P10AU-1218ELF |
12 |
18 |
111 |
80 |
|
P10AU-1224ELF |
12 |
24 |
83 |
79 |
|
P10AU-243R3ELF |
24 |
3,3 |
606 |
77 |
|
P10AU-2405ELF |
24 |
5 |
400 |
77 |
|
P10AU-247R2ELF |
24 |
7,2 |
276 |
77 |
|
P10AU-2412ELF |
24 |
12 |
167 |
77 |
|
P10AU-2415ELF |
24 |
15 |
133 |
79 |
|
P10AU-2418ELF |
24 |
18 |
111 |
79 |
|
P10AU-2424ELF |
24 |
24 |
400 |
79 |
|
P10AU-483R3ELF |
48 |
3,3 |
606 |
76 |
|
P10AU-4805ELF |
48 |
5 |
400 |
76 |
|
P10AU-487R2ELF |
48 |
7,2 |
276 |
77 |
|
P10AU-4812ELF |
48 |
12 |
167 |
77 |
|
P10AU-4815ELF |
48 |
15 |
133 |
79 |
|
P10AU-4818ELF |
48 |
18 |
111 |
79 |
|
P10AU-4824ELF |
48 |
24 |
400 |
79 |
|
Серия P10CU - DC/DC преобразователь мощностью 2 Вт, в корпусе для монтажа
на печатную плату SIP7
P10CU
|
Мощность: |
2 Вт |
|
Уровень пульсаций (размах):
|
75 мВ |
|
Электрическая прочность изоляции |
|
вход-выход: |
1000 В DC |
|
Входное напряжение DC: |
5,12,24 |
|
Комплекс защит от: короткого
замыкания |
|
Примечания: Суффикс LF означает
отсутствие свинца |
|
Габариты: |
19.5 x 6 x 9.5 мм, |
|
Масса: |
3 г |
|
Диапазоны температур работы:
|
-40...85 °C |
|
|
Наименование |
Uвх, В |
Uвых, В |
Iвых, мА |
КПД, % |
|
P10CU-0505ELF |
5 |
5 |
400 |
72 |
|
P10CU-0509ELF |
5 |
9 |
210 |
79 |
|
P10CU-0505ZLF |
5 |
± 5 |
±200 |
72 |
|
P10CU-0509ZLF |
5 |
± 9 |
±110 |
72 |
|
P10CU-0512ZLF |
5 |
±12 |
±84 |
80 |
|
P10CU-0512ELF |
5 |
12 |
167 |
80 |
|
P10CU-1205ELF |
12 |
5 |
400 |
80 |
|
P10CU-1205ZLF |
12 |
± 5 |
±200 |
72 |
|
P10CU-1212ZLF |
12 |
±12 |
±84 |
80 |
|
P10CU-2405ELF |
24 |
5 |
400 |
75 |
|
|
[
