Преобразователи AC/DC находят широкое применение в устройствах с питанием от сети переменного тока в тех случаях, когда приоритетными задачами для построения каскада электропитания становятся например, сокращение сроков проектирования или уменьшение занимаемого пространства. Действительно, при разработке такой сложной и дорогостоящей техники, как, например, медицинское диагностическое оборудование или промышленные контрольно-измерительные системы, гораздо проще применить готовое решение AC/DC-преобразователя и направить все усилия на решение основных задач проекта. Применение AC/DC-преобразователя может оказаться безальтернативным при разработке портативных устройств с сетевым питанием и ограниченным пространством, когда невозможно применение обычного трансформатора ввиду его чрезмерно высокого профиля. Тот факт, что AC/DC-преобразователи поддерживают работу с изменяющимся в широких пределах входным напряжением (обычно 85...265 В) также придает электронной аппаратуре новое качество - способность нормально функционировать при питании от нестабильной сети.

Теперь помимо таких известных компаний, как Mean Well, TRACO и Chinfa, AC/DC-преобразователи выпускает также производитель DC/DC-преобразователей немецкая компания PEAK. Она выпустила первое семейство модулей питания PPM для монтажа на печатную плату. Устройства различаются по мощности, числу и уровню выходных напряжений.

Отличительные особенности:

Универсальный вход: 85...264 В, 50/60 Гц;

Возможность работы с постоянным напряжением на входе (120...370 В);

Большое напряжение изоляции входа и выхода (3 кВ, 1 мин.);

Малые пульсации и шум (<100 мВ в полосе частот 20 МГц);

Защиты от токовой перегрузки и от короткого замыкания;

Высокие КПД преобразования и плотность мощности;

Малое собственное потребление при отсутствии нагрузки (0,3 мА, типовое), соответствующее требованиям экологических стандартов;

Множество моделей мощностью 5, 10, 15 и 20 Вт с выходными напряжениями от 5 до 48 В;

Соответствие требованиям к промышленным применениям;

Монтаж на печатную плату;

Средняя наработка на отказ 200 тыс. часов (при 25°С);

Рис. 1. Внешний вид преобразователей PPM

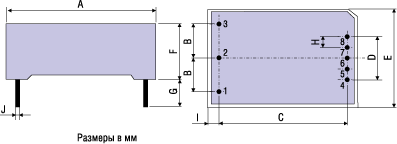

Таблица 2. Варианты моделей преобразователей PPM
