Компания MEAN WELL задает своим заказчикам вопрос: «Как Вы
думаете, какой мощности может быть источник питания, заключенный в объеме
5"x3"x1U? Может быть, 80 Вт, или 120? А, может, 150 Вт?» И сама отвечает
на него, реализуя в этом объеме 200 Вт.

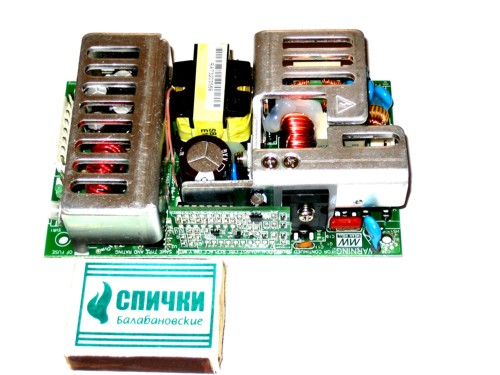

Компания анонсировала новую серию источников питания PPS-200. Модели этой
серии имеют корректор коэффициента мощности и реализованы в наиболее
популярном для открытых встраиваемых источников питания форм-факторе.
Благодаря продвинутым технологиям мягкого переключения и синхронного
выпрямления все модели серии имеют высокий КПД, по крайней мере, на 6%
больший по сравнению с источниками питания с традиционной топологией.
Источники питания предназначены для встраивания в блоки и шкафы и отдают в
нагрузку 150 Вт при естественной конвекции и 200 Вт при обдуве со
скоростью 20,5CFM (582 дм³/мин).
Основные свойства источников питания серии PPS-200
Высокая удельная мощность 9,78 Вт/ дюйм³ (0,597 Вт/см³)
Компактный размер 5"х3"х1,36" (127х76,2х34,6 мм)
Переключение при нулевом напряжении (ZVS-технология) для уменьшения
рассеяния мощности
Универсальный вход, широкий диапазон
Встроенный активный корректор коэффициента мощности в соответствии с
EN61000-3-2
Комплекс защит: от КЗ, перегрузки, перенапряжения
Выходная мощность 150 Вт при конвекции, 200 Вт при обдуве со скоростью
20,5CFM (582 дм³/мин)
Выносная обратная связь, компенсация падения напряжения на длинных
проводниках
Сертифицировано UL/CUL/TUV/CE/CB
Основные параметры бескорпусного источника питания серии PPS со встроенным
корректором коэффициента мощности:
|
Входное напряжение |
90...264 В AC или 127...370
В DC; |
|
Коэффициент мощности
|
более 0,90 |
|
Комплекс защит: от
короткого замыкания, перегрузки, перенапряжения; |
|
Электрическая прочность
изоляции |
3000 В |
|
Диапазон рабочих температур |
-20...+70 °C |
|
Сертифицировано |
UL, TUV, EN |
|
Источник обладает высоким
показателем удельной мощности |
|
|
9,78 Вт/inch³(PPS200) |
|
При работе с полной
нагрузкой необходим внешний вентилятор. |
|
Размеры |
127х76х35мм. |
|
Масса |
370 гр |
|
|
Наименование |
Pвых, Вт
|
Uвых, В
|
Iвых, А |
|
PPS-125-3.3 |
125 |
3,3 |
20,0 |
|
PPS-125-5 |
125 |
5 |
20,0 |
|
PPS-125-12 |
125 |
12 |
10,5 |
|
PPS-125-13.5 |
125 |
13,5 |
7,5 |
|
PPS-125-15 |
125 |
15 |
6,7 |
|
PPS-125-24 |
125 |
24 |
4,2 |
|
PPS-125-27 |
125 |
27 |
3,8 |
|
PPS-125-48 |
125 |
48 |
2,1 |
|
PPS-200-15 |
200 |
15 |
13,3 |
|
PPS-200-24 |
200 |
24 |
8,3 |
|
PPS-200-48 |
200 |
48 |
4,2 |
|
|
[
