[ Вся продукция ROHM ] DC/DC преобразователи BP52xx [ наличие на складе и цены ]

DC/DC преобразователи (конверторы) с расширенным диапазоном входных напряжений незаменимы при разработке устройств, которые должны сохранять работоспособность при значительных отклонениях внешнего питающего напряжения от нормы. Как правило, такие устройства содержат микроконтроллеры и другие ИМС, критичные к качеству напряжения питания. Если потребляемый таким устройством ток составляет сотни миллиампер, то реализовать схему питания на линейных стабилизаторах в принципе невозможно. Конверторы BP5220 /BP5221 /BP5222 построены по схеме ключевого стабилизатора с широтно-импульсным регулированием и требуют минимального количества внешних элементов. – только входного и выходного сглаживающих конденсаторов.

Отличительные особенности

• Диапазон входных напряжений 8…38 В

• Высокий КПД - 85…90 процентов

• Возможность выключения и включения по внешнему сигналу

• Наличие точной подстройки выходного напряжения

• Минимальное количество внешних элементов – в простейшем случае только входной и выходной сглаживающие конденсаторы

Области применения

• Промышленная автоматика

• Охранные системы

• Автоэлектроника

• Измерительная техника

• Бытовая техника

Электрические параметры различных моделей DC/DC конверторов приведены в табл. 1-3

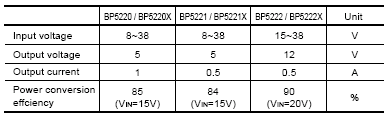

Таблица 1

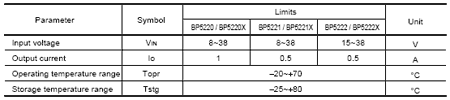

Таблица 2. Предельные электрические параметры

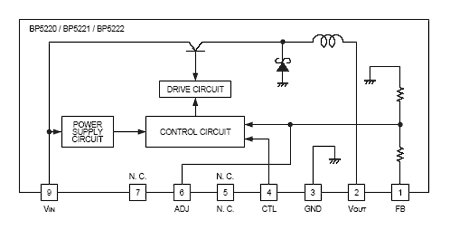

Рис. 1. Структурная схема BP5220 /BP5221 /BP5222

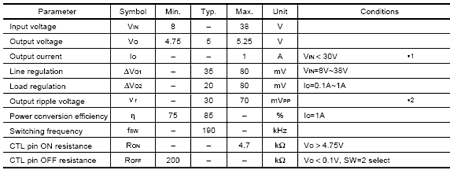

Таблица 3. Электрические характеристики на примере BP5220 /BP5221

Применение

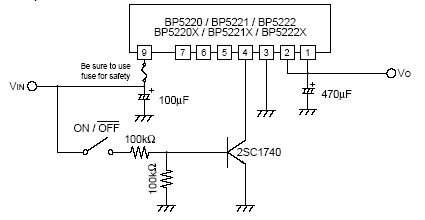

Рис. 2 Схема включения с возможностью управления

Рис. 3 Схемы включения с коррекцией выходного напряжения

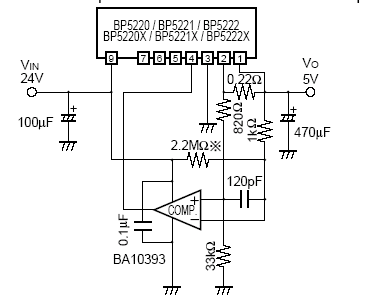

Рис. 4 Преобразователь 24V – 5V со схемой защиты на компараторе
