Тороидальные трансформаторы |
|
Технология
изготовления данных тороидальных трансформаторов
1. Роспуск рулонного металла на полосы согласно ТЗ.
2. Навивка полосы металла на соответствующую оправку, со сваркой первого и
последнего витка.
3. Отжиг навитого сердечника в печи согласно технологии отжига.
4. Контроль электромагнитных параметров.
5. Пропитка сердечника лаком МЛ-92.
6. Запекание пропитанного сердечника в сушильной камере.
7. Установка изоляционных чехлов на сердечник из электрокартона.
8. Изоляция сердечника по чехлам пленкой ПЭТ-Э в 2 слоя.
9. Намотка первичной обмотки.
10. Пайка выводов проводом МГШВ к первичной обмотке.
11. Изолировка выводов и увязка нитью ХБ к корпусу трансформатора.
12. Проверка первичной обмотки на обрыв и контактов пайки выводов (прозвонка
на сопротивление).
13. Увязывание нитью ХБ ПВХ защитных трубок к корпусу трансформатора.
14. Изоляция первичной обмотки бумагой БДХ.
15. Пропитка первичной обмотки трансформатора лаком МЛ-92.
16. Запекание пропитанного трансформатора в сушильной камере.
17. Проверка первичной обмотки после сушки.
18. Изаляция первичной обмотки пленкой ПЭТ-Э в 2 слоя.
19. Намотка вторичной обмотки.
20. Зачистка и лужение выводов вторичной обмотки.
20. Увязывание выводов обмотки нитью ХБ к корпусу трансформатора с
одновременной установкой изоляционных трубок ПВХ.
21. Изоляция вторичной обмотки пленкой ПЭТ-Э в два слоя с установкой
маркировочной бирки между первым и вторым слоем.
22. Визуальный осмотр правильности сборки и внешнего вида.
23. Устранение выявленных недостатков.
24. Проверка электрических параметров.
25. Упаковка |
Фото | Описание | ЦЕНА ЗА ШТ БЕЗ НДС, грн |
| 406432-2-9V2.2A
Трансформатор тороидальный
Трансформатор Uвх=220В, два выхода по Uвых.наг.=9В, Iвых=2.2А
Производитель: Украина
код товара: 00-00044332
|
|
|
| 407025-1-18V2.2A
Трансформатор тороидальный
Трансформатор Uвх=220В, Uвых.наг.=12В, Iвых=2.2А
Производитель: Украина
код товара: 00-00066668
|
|
|
| 446025-1-18V0.8A
Трансформатор тороидальный
Трансформатор Uвх=220В, Uвых.наг.=18В, Iвых=0.8А
Производитель: Украина
код товара: 00-00044337
|
|
|
| 446025-2-15V0.5A
Трансформатор тороидальный
Трансформатор Uвх=220В, два выхода по Uвых.наг.=15В, Iвых=0.5А
Производитель: Украина
код товара: 00-00044342
|
|
|
| 446025-2-18V0.4A
Трансформатор тороидальный
Трансформатор Uвх=220В, два выхода по Uвых.наг.=18В, Iвых=0.4А
Производитель: Украина
код товара: 00-00044343
|
|
|
| 446025-2-6V1.25A
Трансформатор тороидальный
Трансформатор Uвх=220В, два выхода по Uвых.наг.=6В, Iвых=1.25А
Производитель: Украина
код товара: 00-00044344
|
|
|
| 446025-2-9V0.85A
Трансформатор тороидальный
Трансформатор Uвх=220В, два выхода по Uвых.наг.=9В, Iвых=0.85А
Производитель: Украина
код товара: 00-00044345
|
|
|

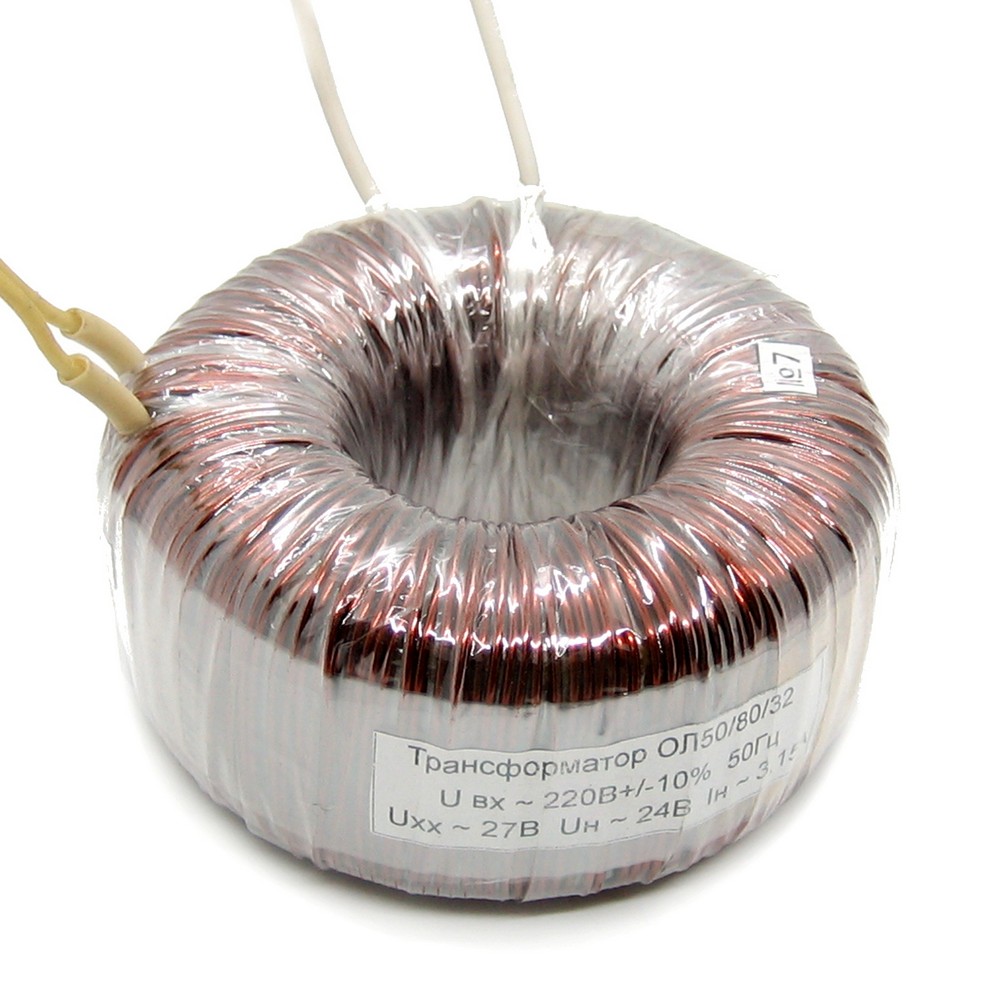

| 508032-1-24V3.15A
Трансформатор тороидальный
Трансформатор Uвх=220В, Uвых.наг.=24В, Iвых=3.15А
Производитель: Украина
код товара: 00-00066919
| временно нет на складе |  |
|
|
|

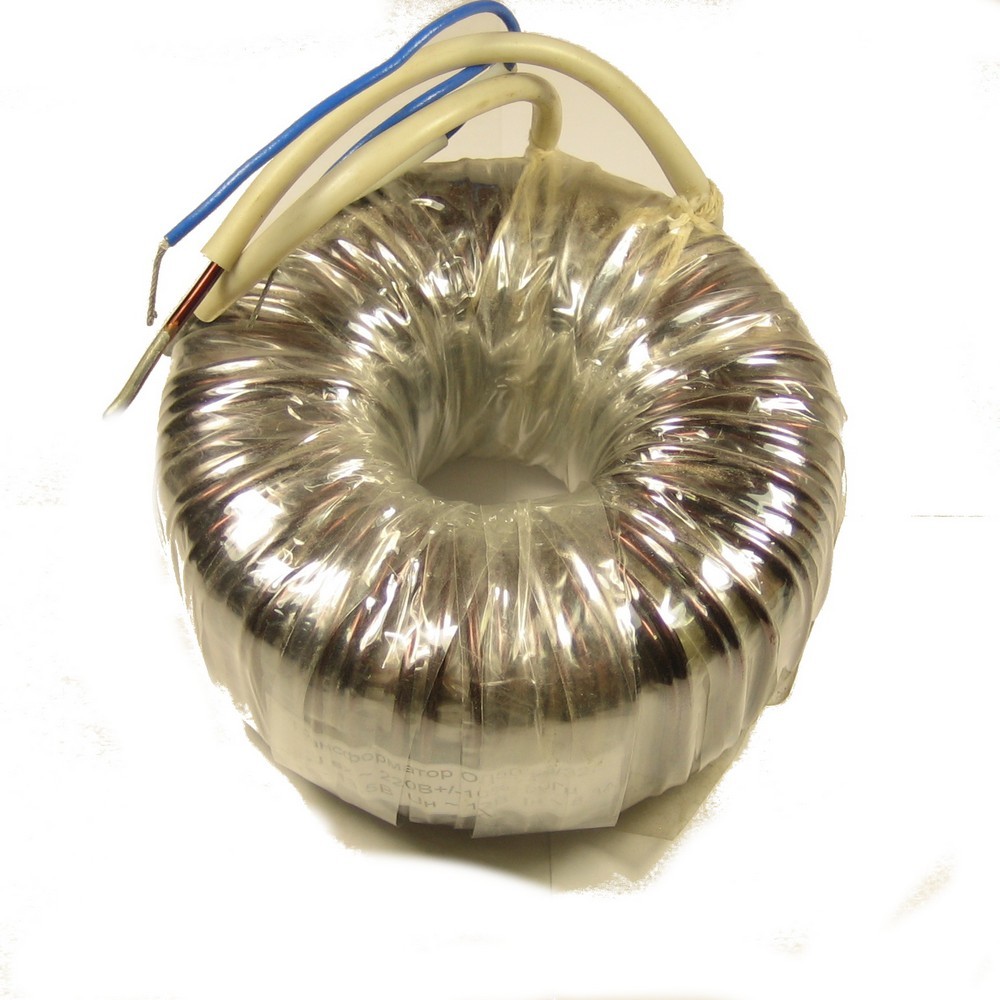

| 508832-1-12V8.3A
Трансформатор тороидальный
Трансформатор Uвх=220В, Uвых.наг.=12В, Iвых=8,3А
Производитель: Украина
код товара: 00-00044348
| временно нет на складе | |
|
|
|

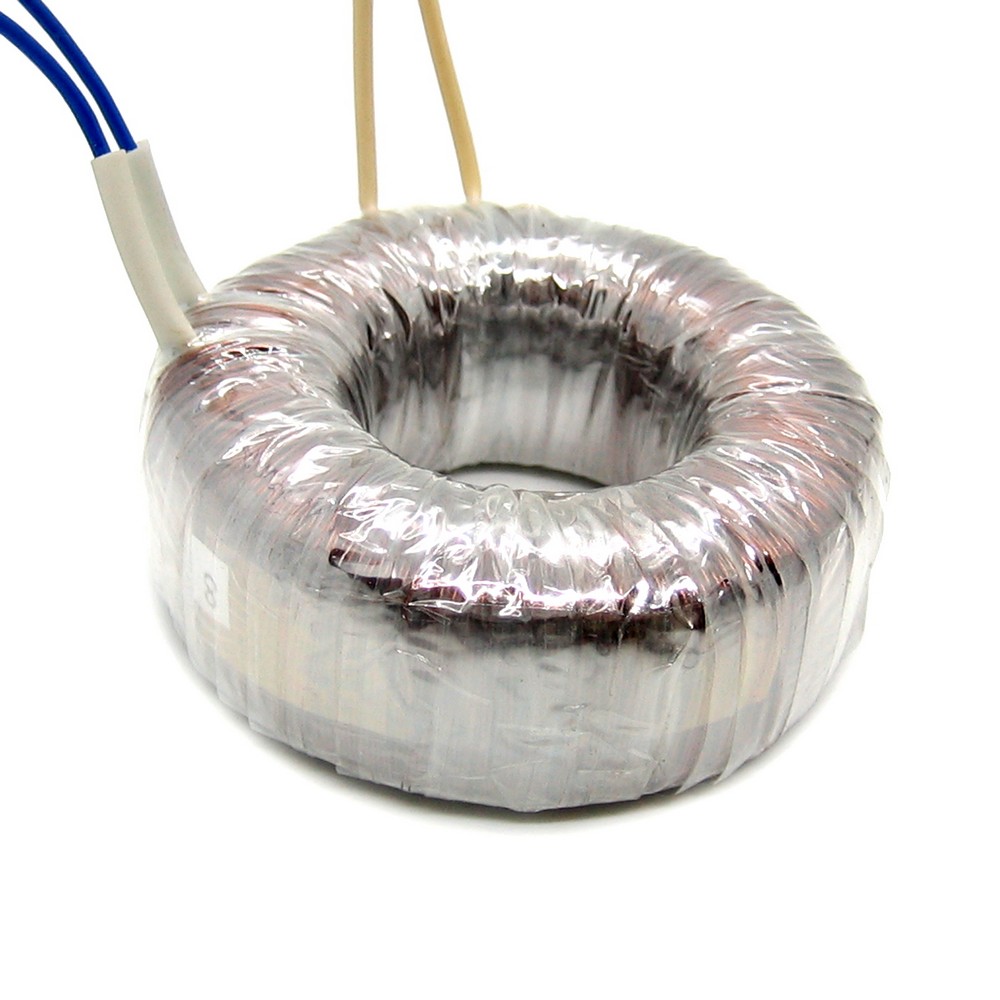

| 604020-1-24V0.6A
Трансформатор тороидальный
Трансформатор Uвх=220В, Uвых.наг.=24В, Iвых=0.6А
Производитель: Украина
код товара: 00-00044338
| временно нет на складе | |
|
|
|
