Серия
драйверов разработана для замены дискретных компонентов в схемах
управления светодиодами в низковольтных (NUD4001 — 5.0 В, 12 В и 24
В) и высоковольтных (NUD4011 — до 200 В) приложениях с питанием от
сети переменного тока или источников питания постоянного тока.
ON
Semiconductor – один из
крупнейших мировых производителей электронных компонентов
(штаб-квартира расположена в США, г.Феникс, шт. Аризона) для
применения в таких сферах как: автомобильная электроника, системы
вычислительной техники, военное и аэрокосмическое применения,
промышленная и медицинская области.
Оба устройства
имеют вывод для подключения внешнего резистора, с помощью которого
задается ток через светодиоды. Драйверы изготовлены путем интеграции
набора дискретных компонентов в едином корпусе, что позволило
значительно уменьшить размеры устройства и снизить его стоимость.
Приборы выпускаются в компактном корпусе SO-8 для поверхностного
монтажа.

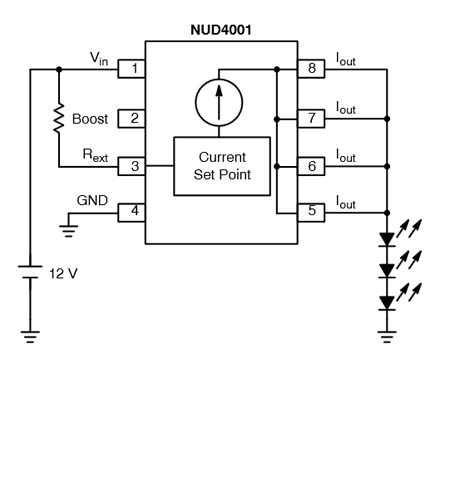

Типовая схема включения
NUD4001

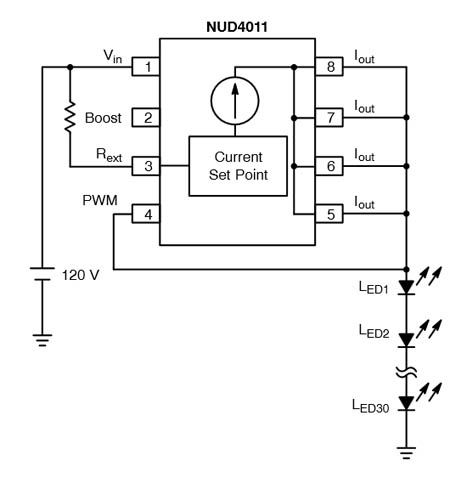

Типовая схема включения
NUD4011
Отличительные особенности:
Характеристики:
Входное напряжение: до 30 В (NUD4001); до 200 В (NUD4011)
Выходное напряжение: до 28 В (NUD4001); до 198 В (NUD4011)
Поддерживает постоянный ток светодиодов при изменении входного
напряжения во всем рабочем диапазоне
Установка выходного тока посредством внешнего резистора: до 500 мА
(NUD4001) и до 70 мА (NUD4011)
Диапазон рабочих температур: от -40°C до +125°C
Прибор выпускается в корпусе SO-8 для поверхностного монтажа
Конструкция изделия не содержит свинца
NUD4001: сертифицирован по стандарту AEC−Q101 и может
изготавливаться согласно Процессу согласования производства
компонентов (PPAP)
Преимущества:
Обеспечивает стабильное свечение светодиодов в процессе разрядки
аккумулятора
Одно устройство может использоваться для управления различными
типами светодиодов
Уменьшает занимаемую монтажную площадь и количество внешних
компонентов
Упрощает схемотехнику и конструкцию системы
Область применения:
Портативные приложения с резервным батарейным питанием и зарядные
устройства для никель-кадмиевых аккумуляторов
Промышленные системы общего освещения и малая бытовая техника
(NUD4011), низковольтные осветительные приборы и малая бытовая
техника (NUD4001)
Задние огни, указатели поворота, резервные огни и освещение салона
автомобилей
NUD4001DR2G Драйвер светодиода Максимальный выходной ток: 500 Ма. Максимальное выходное напряжение: 28 В. Входное напряжение: 3.6…30 В. Тип: Linear. Примечания: High Current LED Driver
Тип корпуса: SO8-150-1.27 Производитель: ONS код товара: 00-00028278
Этот товар есть на складе
Кол-во
Цена,грн
Купить
NUD4011DR2G Драйвер светодиода Регулятор светодиодных ламп - [SOIC-8-3.9]: Uвых(макс): 200 В: Uвх: от 3.6 В: Тип: линейный: Примечание: Low Current LED Driver
Тип корпуса: SO8-150-1.27 Производитель: ONS код товара: 00-00028279
