TPS6122X – простые повышающие DC-DC регуляторы для батарейного
питания |
|
Для задач где
требуется обеспечить батарейное электропитание микроконтроллеров,
компания Texas Instruments предлагает серию простых повышающих
высокоэффективных DC-DC преобразователей TPS6122x со встроенным силовым
ключом. Линейка включает в себя регуляторы TPS61220, TPS61221, TPS61222
выпускаемых в малогабаритных 6-выводных корпусах SC-70 2×2мм. Основное
отличие между регуляторами серии – это значение выходного напряжения.
Благодаря своему рабочему диапазону напряжений питания, который
начинается от 0.7В, представленные микросхемы находят широкое применение
совместно с различными типами батарей, включая решения с применением 1-
3-х щелочных батарей, NiCd или NiMh. |
| Наименование |
Выходное
напряжение |
Входное
напряжение |
Ток нагрузки |
Тип корпуса |
Температурный диапазон |
|
TPS61220DCK |
Регулируемое |
0.7-5.5 В |
<200 мА |
6-pin SC70 |
-40…85 °C |
|
TPS61221DCK |
3.3 В |
|
TPS61222DCK |
5 В |
|
|
Низкое рабочее
напряжение и малый ток собственного потребления (менее 5.5 мкА)
позволяют увеличить время работы от одной батареи. Кроме того,
общее энергопотребление может быть дополнительно уменьшено если
использовать режим «пропускания», когда при отключенном DC/DC
преобразователе питание на RTC микроконтроллера подаётся
напрямую от батареи.
Максимальный выходной ток данного решения определяется
соотношением напряжений между входом и выходом. При этом
эффективность данного решения может быть более 90%. Высокая
эффективность достигается за счёт реализации синхронной
повышающей топологии с двумя MOSFET, обладающими низким RDSon. |

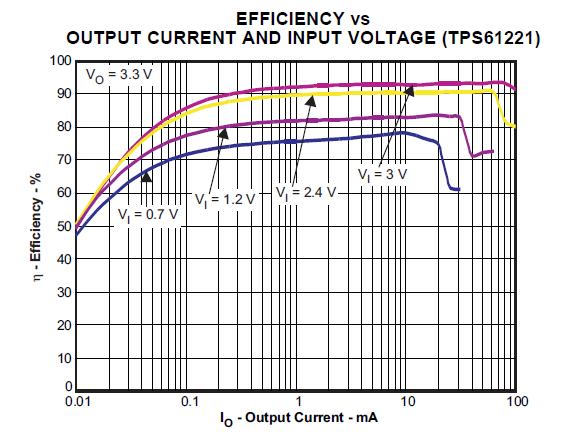

Зависимость КПД от выходного тока |
|
|
Также следует отметить,
что для микросхемы TPS6122x нет особых требований к величине ESR для
обеспечения стабильности. Но для уменьшения выходных пульсаций лучше
применять керамический конденсатор с малым ESR. |
|
Для работы
преобразователей в диапазоне допустимых входных и выходных напряжений,
рекомендуется использовать дроссель с индуктивностью 4.7 мкГн, например,
CR43NP-4R7MC (SUMIDA). |
Фото | Описание | ЦЕНА ЗА ШТ БЕЗ НДС, грн |
| TPS61220DCKT
DC-DC преобразователь интегральный
LOW INPUT VOLTAGE, 0.7V, BOOST CONVERTER WITH 5.5ОњA QUIESCENT CURRENT
Тип корпуса: SOT6
Производитель: TI
код товара: 00-00030052
|
|
|
| TPS61221DCKR
DC-DC преобразователь интегральный
Повышающий DC-DC регулятор для батарейного питания
Тип корпуса: SOT6
Производитель: TI
код товара: 00-00044599
|
|
|
| TPS61222DCKT
Стабилизатор напряжения
Повышающий импульсный стабилизатор, фиксированный, 700мВ-5.5В (Vin), 5В и 200мА на выходе
Тип корпуса: SC-70-6
Производитель: TI
код товара: 00-00062441
|
|
| | TPS61220DCKR
Voltage regulators - DC/DC circuits
Производитель: TEXAS INSTRUMENTS
код товара:
4 - 6 недель |  |
|
|
| | TPS61220DCKT
Voltage regulators - DC/DC circuits
Производитель: TEXAS INSTRUMENTS
код товара:
4 - 6 недель | |
|
|
|
|
