Использование стандартного ARM-совместимого
JTAG-коннектора 2x10 пин
Отсутствие необходимости во внешнем
питании – питание от целевой платы
Совместимость с ПО: Rowley's
CrossConnect, IAR EWARM и GCC (OCD) ПО для программирования,
эмуляции в режиме реального времени, отладки, пошагового исполнения программы
и всё то, что позволяют делать более дорогие эмуляторы
Работает с бесплатным GCC
Си компилятором и средствами разработки от Insight
ИНСТРУКЦИЯ ПО ПРИМЕНЕНИЮ
1.
Отладчик подключается к ПК через LPT порт. Допускается применение
кабелей-удлинителей LPT.
2.
Отладчик подключается к отлаживаемому устройству с помощью 20-ти жильного
кабеля. Внимание: допускается использование кабелей переходников (если на
Вашем устройстве установлен другой разъем), но для корректной работы
отладчика рекомендуется не применять кабели длиной более 20см.

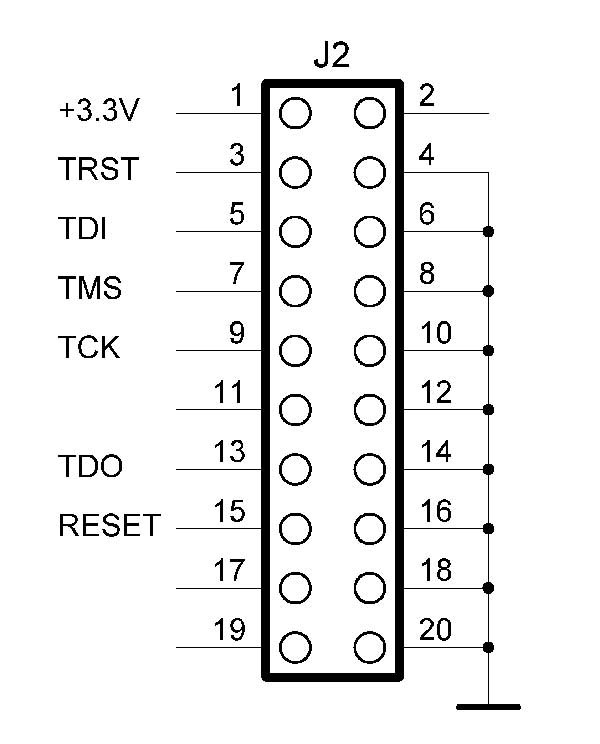

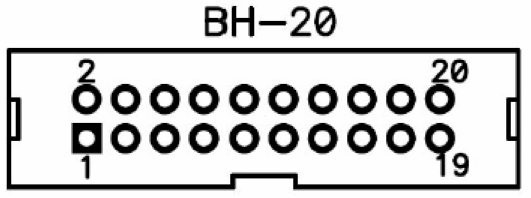

Назначение выводов разъема показано ниже:
3.
Установите один из представленных на диске компиляторов и используйте его
для отладки и программирования контроллеров. Некоторые компиляторы не
содержат встроенных флешеров – в этом случае для зашивки программы в
контроллер воспользуйтесь одной из альтернативных программ, представленных
на диске
4.
Контакты TCK,TDO,TDI,TMS,RESET,TRST не должны использоваться в проекте.
Для более полной информации по подключению ARM JTAG обращайтесь к
документации на Ваш контроллер.
5.
Некоторые драйвера принтеров или иного оборудования могут занимать LPT
порт, таким образом запрещая доступ к нему сторонним приложениям. Это
может быть причиной невозможности установки соединения управляющей
программы (компилятор, флешер) с контроллером. В этом случае рекомендуется
удалить драйвера этого устройства (принтера и т.п.).
Комплектация:

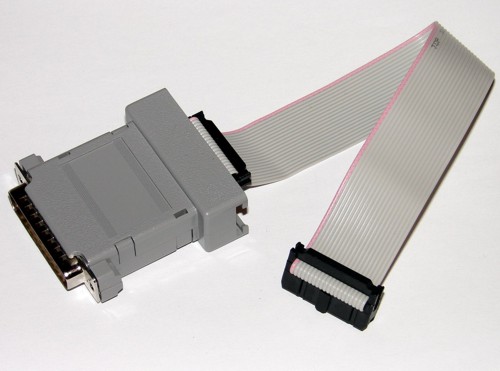

JTAG-программатор ARM-JTAG
CD-Rom с программным обеспечением
Поставляемые компоненты
