[ рекомендуем использовать совместно с AVR DIP Programmer ]

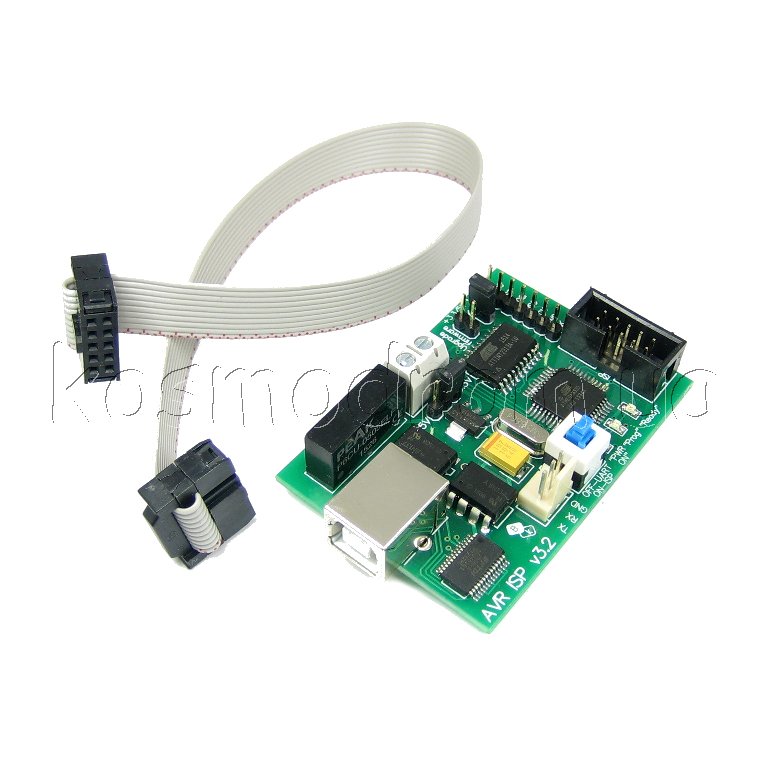

 AVR ISP v3.2  это профессиональный внутрисхемный программатор для всех 8-ми битных ATMEL AVR RISC микроконтроллеров. Программатор подсоединяется к ПК через стандартный USB порт. Питание берется непосредственно от USB, что исключает необходимость во внешнем источнике питания. Также программатор обеспечивает гальванически изолированный от ПК +5В 350мА выход питания для ваших устройств. Windows определяет устройство как виртуальный СОМ порт. Еще одной приятной особенностью является такая наиболее часто нужная разработчикам функция, как  преобразование USB в UART TTL – ведь в современных компьютерах все реже можно встретить СОМ-порт, а RS232 интерфейс по-прежнему широко используется (сигнальные линии RX и ТХ также гальванически изолированы от ПК). Безусловно эта особенность будет востребована разработчикам при отладке программ, использующих UART интерфейс.

AVR ISP также генерирует частоту 1,8МГц для тактирования какого либо внешнего контроллера (если у Вас есть необходимость во внешнем тактировании).

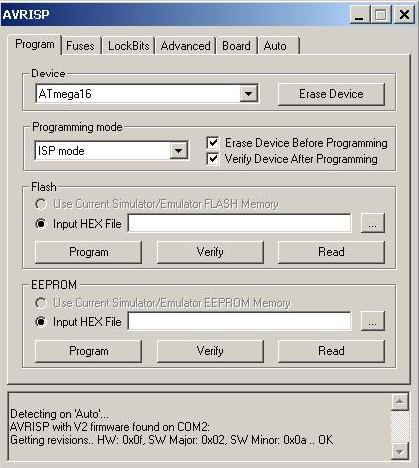

AVR ISP поддерживается AVR Studio, а также другими известными компиляторами (CodevisionAVR, Image Craft и другие).

Особенности:

·        высокая скорость программирования (последовательное программирование). Поддерживаются все платы с частотами от 8 кГц и выше .

·        Высококачественная печатная плата с маской и обозначениями

·        Два разъема для внутрисхемного программирования – стандартный IDC-10 и однорядный 7-ми контактный

·        Выход тактовой частоты 1,8МГц для тактирования какого либо внешнего контроллера (если есть такая необходимость)

·        Поддержка обновления ПО программатора из AVR Studio

·        Гальванически изолированный от ПК +5В 350мА выход питания. Гальваническая изоляция 1000В.

·        Функция конвертера USB в UART TTL (+5В уровни напряжения). Линии RX и ТХ  гальванически изолированы от ПК.

·        Джампер для запитки Вашего устройства через кабель внутрисхемного программирования

• Светодиод   “POWER ON”  (красный)

• Светодиод статуса программирования “PROG”  (желтый)

• Светодиод готовности“READY”  (зеленый)

• Совместим с  Windows 98 / 2000 / XP

• Размер 70x45 мм.

 Поддержка контроллеров

AVR ISP v3.2 поддерживает все AVR 8-bit RISC микроконтроллеры с ISP интерфесом. Поддержка новых устройств добавляется с новыми версиями AVR Studio и обновлением ПО программатора из AVR Studio.

В настоящее время поддерживаются следующие устройства:

Назначение выводов 10-и контактного разъема

1. MOSI

2. питание +5В

3. Выход частоты 1,8 МГц

4. GND

5. RESET

6. GND

7. SCK

8. GND

9. MISO

10. GND

Назначение выводов 7-и контактного разъема

1. питание +5В

2. RESET

3. MOSI

4. MISO

5. SCK

6. GND

7. частота 1,8МГц

 Содержимое комплекта:

• AVR ISP v3.2 - 1 шт.

• Кабель внутрисхемного программирования

• Диск с последними версиями AVR Studio 4.12 и 4.13, драйверами USB и инструкцией.
