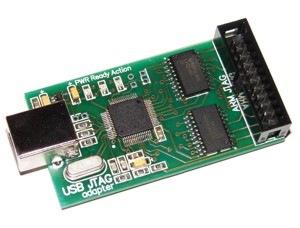

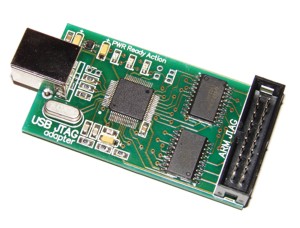

“USB JTAG
adapter v7” - надежный и высокоскоростной JTAG адаптер для отладки ARM
микроконтроллеров, подключаемый по шине USB. Этот программатор является
функциональным аналогом J-Link v7 (Segger, IAR. Устройство реализовано в
компактном исполнении: с одной стороны которого расположен USB разъем для
подключения к ПК, а с другой - 20-контактный разъем с рекомендуемым
компанией ARM расположением выводов. Питание программатора осуществляется от
шины USB. Кроме того, существует возможность питать отлаживаемую плату
напряжением 3,3В или 5В
Из
средств программной разработки, поддерживающих “USB JTAG adapter v7”, можно
выделить IAR Embedded Workbench и CrossWorks, имеющих встроенную поддержку
J-Link. Кроме того, существует программный мост между J-Link и разработанным
компанией ARM отладочным интерфейсом RDI. Это даёт уникальную возможность
использовать другие известные средства разработки

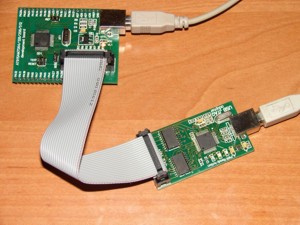

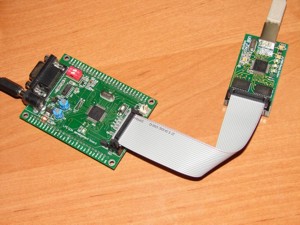

Программатор совместим с широким кругом отладочных плат
Характеристики
- интерфейс USB (USB 2.0, full speed, до 12 МГц);
- напряжение питания подключаемого процессора 1,8...3,3 В;
- поддержка ядер ARM7/ARM9/ARM11 и Cortex-M0/M1/M3, включая THUMB режим;
- Поддержка Serial Wire Debug (SWD)
- возможность отладки сразу нескольких ARM контроллеров, включенных в
цепочку;
- скорость загрузки 720 КБ в секунду (ARM7 @ 50 МГц, 12МГц JTAG);
- Широкий диапазон напряжений отлаживаемой платы ( 1.2В - 3.3В, 5В
толерантность)
- Возможность питания отладиваемой платы напряжением 3.3В с током 400мА
(выбирается с помощью джампера “3.3V to TARGET” на плате). Напряжение
подается на 2 вывод разъема JTAG
- Возможность питания отладиваемой платы напряжением 5В с током 300мА
(подачей +5В можно управлять программно). Напряжение подается на 19 вывод
разъема JTAG
- автоматическое определение типа ядра;
- автоматическое определение скорости работы (часто необходимо при работе с
медленными ядрами до включения цепей ФАПЧ);
- возможность мониторинга и изменения всех цепей JTAG , а также напряжения
питания отлаживаемого изделия;
- полная совместимость со стандартом plug and play;
- поддерживаемые системы - Windows 2000/XP/Vista/Seven.
- Индикация наличия питания, готовности, режима работы
- Очень компактный размер 80х40мм
Ссылки
- J-Link
software - комплект утилит, управляющих работой программатора
Содержимое
комплекта
- USB JTAG adapter v7

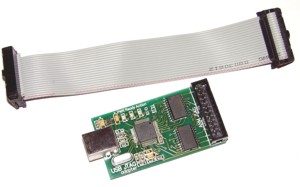

- 20-контактный кабель для подключения программатора к плате
- Диск с J-Link software, документацией
К программатору прилагается диск со свежим программным обеспечением “J-Link
software”, содержащим:
- USB драйвер,
- J-Mem
- jlink.exe и jlinkarm.dll
- J-Flash
- J-Link RDI (включает flashdownloader и поддержку точек останова)
- GDB сервер
Поставляемые компоненты
