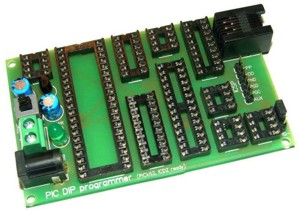

Модуль «PIC DIP PROGRAMMER»
является расширением к широко известным программаторам
PICkit2 LITE,
PICkit2 FULL и позволяет
программировать MICROCHIP PIC микроконтроллеры и память EEPROM в DIP
корпусе. Кроме того, модуль может использоваться совместно с
ICD2,
PIC JDM и другими программаторами для программирования PIC
микроконтроллеров.
Модуль предназначен для разработчиков, в
устройствах которых на плате отсутствует разъем ICSP, не остается свободных
выводов контроллера для подключения интерфейса внутрисхемного
программирования, либо эти выводы не могут быть использованы по какой
либо другой причине.
Модуль "PIC DIP Programmer"поддерживает
PIC10/12/16/18
микроконтроллеры в корпусах DIP8/14/18/20/28/40. Кроме того, соместно
с PICkit2 LITE или
PICkit2 FULL, модуль поддерживает
чтение и программирование EEPROM памяти семейств 11LC/24LC/25LC/93LC.

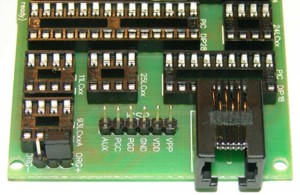

Назначение выводов разъемов ICSP
Назначение выводов 6-и контактного однорядного разъема
1. VPP
2. VDD
3. GND
4. PGD (DATA)
5. PGC (CLOCK)
6. AUX (используется совместно с PICkit2 программатором для
программирования EEPROM)
Назначение выводов 6-и контактного "телефонного" разъема 6P6C
1. VPP (первый вывод имеет контактную площадку квадратной формы)
2. VDD
3. GND
4. PGD (DATA)
5. PGC (CLOCK)
6. AUX (используется совместно с PICkit2 программатором для
программирования EEPROM)

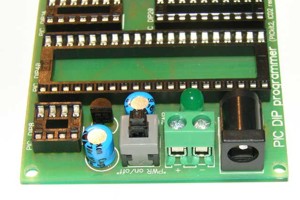

Питание
Зачастую редко возникает необходимость во внешнем питании платы,
поскольку большинство программ торов (PICkit2, ICD2) обеспечивают
питание программируемого устройства. Однако в случае необходимости
внешнее питание может быть подано соответствующие разъемы на плате "PIC
DIP Programmer". Входы имеют защиту от неправильной полярности и
стабилизатор +5В 100мА для питания программируемого микроконтроллера.
Возможный диапазон входных напряжений +5..+15В

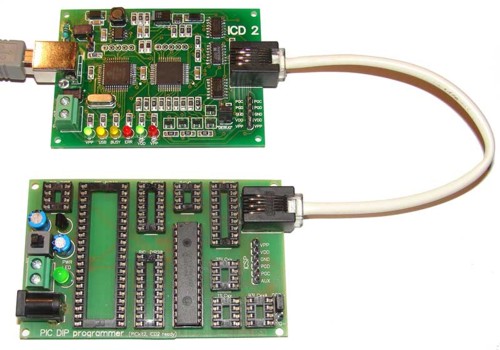

Совместное
использование с PIC ICD2

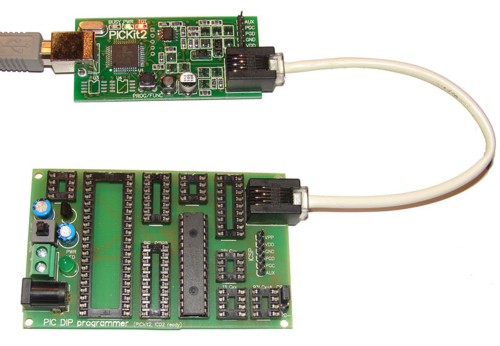

Совместное
использование с PICkit2
|
Перечень поддерживаемых устройств
PIC
микроконтроллеры - совместно с любым внешним программтором:
все PIC10, PIC12, PIC16, PIC18 микроконтроллеры в корпусах DIP8,
DIP14, DIP18, DIP20, DIP28N, DIP40
11LCxx EEPROM - только совместно с PICkit2(LITE, FULL): 11LC010 (AA),
11LC020 (AA), 11LC040 (AA), 11LC080 (AA), 11LC160 (AA)
24LCxx EEPROM - только совместно с PICkit2(LITE, FULL):
24LC00 (AA)(C, 24LC01B (AA), 24LC02B (AA), 24LC04B (AA), 24LC08B (AA),
24LC16B (AA), 24LC32A (AA), 24LC64 (AA)(FC), 24LC128 (AA)(FC), 24LC256
(AA)(FC), 24LC512 (AA)(FC), 24LC1025 (AA)(FC),
25LCxx EEPROM - только совместно с PICkit2(LITE, FULL):
25LC010A (AA), 25LC020A (AA), 25LC040A (AA), 25LC080A (AA), 25LC080B
(AA), 25LC160A (AA), 25LC160B (AA), 25LC320A (AA), 25LC640A (AA),
25LC128 (AA), 25LC256 (AA), 25LC512 (AA), 25LC1024 (AA)
93LCxx EEPROM - только совместно с PICkit2(LITE, FULL): 93LC46A/B/C
(AA)(-C), 93LC56A/B/C (AA)(-C), 93LC66A/B/C (AA)(-C), 93LC76A/B/C
(AA)(-C), 93LC86A/B/C (AA)(-C)
|
|
