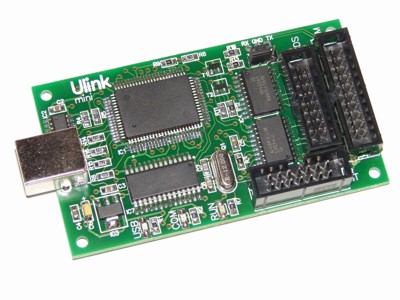

 «ULINK mini»
USB-JTAG адаптер
предназначен для программирования и отладки современных ARM
микроконтроллеров под управлением программы Keil µVision IDE/Debugger,
хорошо знакомой многим разработчикам благодаря удобству использования,
стабильности и качеству генерируемого кода.
Особенности отладчика:
 Интерфейс USB 2.0 Full Speed,
Полностью совместим со средой Keil IDE.
Поддерживает THUMB режим.
Не требует отдельного источника питания.
14-и, 16-и, 20-и выводный разъемы для удобного
подключения к различным ARM платам
(стандарты ST, OCDS,
ARM)
Возможность выбора источника питания буферов
отладчика – от схемы питания отладчика 3,3В, либо от
программируемого устройства. Используется для согласования уровней
сигналов JTAG интерфейса
Загрузка программ во FLASH
контроллера
Стирание FLASH
контроллера
высокая скорость программирования и отладки во FLASH и RAM
индикация наличия питания “USB” (зеленый
светодиод)
индикация коммуникации между отладчиком и
программируемым устройством “COM” (желтый
светодиод)
индикация выполнения программы в отлаживаемом
устройстве “RUN” (красный светодиод)
высококачественная печатная платы с защитной
маской и маркировкой. SMD технология
Компактный размер 85х45
мм
Список поддерживаемых процессоров
Analog Devices
(ARM7/ARM9/Cortex-M3 Family)
ADuC7019, ADuC7020, ADuC7021, ADuC7022, ADuC7024, ADuC7025,
ADuC7026, ADuC7027, ADuC7032, ADuC7033, ADuC7128, ADuC7129
Atmel
(ARM7/ARM9/Cortex-M3 Family)
AT91C140, AT91F40416, AT91F40816, AT91FR40162, AT91FR4042,
AT91FR4081, AT91M40400, AT91M40800, AT91M40807, AT91M42800A,
AT91M43300, AT91M55800A, AT91M63200, AT91R40008, AT91R40807,
AT91RM3400, AT91RM9200, AT91SAM7A1, AT91SAM7A2, AT91SAM7A3,
AT91SAM7S128, AT91SAM7S256, AT91SAM7S32, AT91SAM7S64, AT91SAM7SE256,
AT91SAM7SE32, AT91SAM7SE512, AT91SAM7X128, AT91SAM7X256,
AT91SAM7XC128, AT91SAM7XC256, AT91SAM9260, AT91SAM9261
Freescale Semiconductor
(ARM7/ARM9/Cortex-M3 Family)
MAC7101, MAC7104, MAC7105, MAC7106, MAC7111, MAC7112, MAC7114,
MAC7115, MAC7116, MAC7121, MAC7122, MAC7124, MAC7125, MAC7126,
MAC7131, MAC7134, MAC7135, MAC7136, MAC7141, MAC7142, MAC7144
Luminary Micro
(ARM7/ARM9/Cortex-M3 Family)
LM3S101, LM3S102, LM3S301, LM3S310, LM3S315, LM3S316, LM3S328,
LM3S601, LM3S610, LM3S611, LM3S612, LM3S613, LM3S615, LM3S628,
LM3S801, LM3S811, LM3S812, LM3S815, LM3S828
OKI
(ARM7/ARM9/Cortex-M3 Family)
ML674000, ML674001, ML674002, ML674003, ML675001, ML675002,
ML675003, ML67Q4050, ML67Q4051, ML67Q4060, ML67Q4061, ML696201,
ML69Q6203
NXP (founded by Philips)
(ARM7/ARM9/Cortex-M3 Family)
LPC2101, LPC2102, LPC2103, LPC2104, LPC2105, LPC2106, LPC2114,
LPC2119, LPC2124, LPC2129, LPC2131, LPC2132, LPC2134, LPC2136,
LPC2138, LPC2141, LPC2142, LPC2144, LPC2146, LPC2148, LPC2194,
LPC2210, LPC2212, LPC2214, LPC2220, LPC2290, LPC2292, LPC2294,
LPC2364, LPC2366, LPC2368, LPC2378, LPC2458, LPC2468, LPC2880,
LPC2888, LPC3180
Samsung
(ARM7/ARM9/Cortex-M3 Family)
S3C2410A, S3C2440A, S3C44B0X, S3C4510B
Sharp
(ARM7/ARM9/Cortex-M3 Family)
LH75400, LH75401, LH75410, LH75411
STMicroelectronics
(ARM7/ARM9/Cortex-M3 Family)
STR710FZ1, STR710FZ2, STR711FR0, STR711FR1, STR711FR2, STR712FR0,
STR712FR1, STR712FR2, STR715FR0, STR730FZ1, STR730FZ2, STR731FV0,
STR731FV1, STR731FV2, STR735FZ1, STR735FZ2, STR736FV0, STR736FV1,
STR750FL2, STR750FV0, STR750FV1, STR750FV2, STR751FR0, STR751FR1,
STR751FR2, STR752FR0, STR752FR1, STR752FR2, STR755FR0, STR755FR1,
STR755FR2, STR755FV0, STR755FV1, STR755FV2, STR910FM32, STR910FW32,
STR911FM42, STR911FM44, STR912FW42, STR912FW44
TI
(ARM7/ARM9/Cortex-M3 Family)
TMS470R1A128, TMS470R1A256, TMS470R1A288, TMS470R1A384, TMS470R1A64,
TMS470R1B1M, TMS470R1B512, TMS470R1B768
Техническая спецификация:
|
Особенности |
ULINK mini |
|
|
|
|
Особенности отладки: |
|
|
RAM
Breakpoints |
Неограниченное
количество |
|
ROM
Breakpoints (ARM7/9) |
2 максимум |
|
ROM
Breakpoints (Cortex-M3) |
8 максимум |
|
ROM Breakpoints (µPSD)
(Cannot Set While Executing) |
5 максимум |
|
ROM Breakpoints (XC800)
(Cannot Set While Executing) |
4 максимум |
|
ROM
Breakpoints (XC166) |
4 максимум |
|
Execution Breakpoints
(Set While Executing) |
ДА |
|
Access
Breakpoints (ARM7/9) |
2 максимум
(R/W Only, With Value) |
|
Access
Breakpoints (Cortex-M3) |
НЕТ |
|
Access
Breakpoints (µPSD) |
3 максимум |
|
Access
Breakpoints (XC800) |
1 в IDATA
максимум |
|
Access
Breakpoints (XC166) |
1 максимум |
|
Поддержка отладки: |
|
|
Real-Time
Agent |
НЕТ |
|
Serial Wire Debug (Cortex-M3) |
НЕТ |
|
Serial Wire Viewer (Cortex-M3) |
НЕТ |
|
Trace History |
НЕТ |
|
Разъемы
JTAG
(количество выводов) |
14/16/20 |
|
Производительность |
|
|
Частота JTAG |
<= 1MГц |
|
Поддержка
JTAG RTCK
(Return Clock) |
НЕТ |
|
Память
R/W
(Bytes/sec) |
≈ 28K |
|
Flash R/W
(Bytes/sec) |
≈ 15K |
|
Single-Step (Fast)
(Instructions/sec) |
≈ 50 |
|
Поддержка семейств контроллеров: |
|
|
XC800 (8051) |
ДА |
|
µPSD (8051) |
ДА |
|
XC166/XE166/XC2000 |
ДА |
|
LPC950 (8051) |
ДА |
|
ARM7 |
ДА |
|
ARM9 |
ДА |
|
Cortex-M1 |
НЕТ |
|
Cortex-M3 |
ДА |

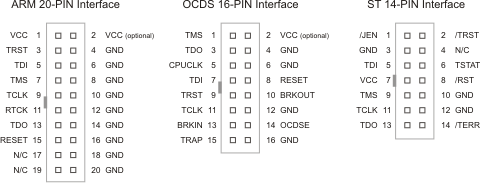

Выводы разъемов:
Содержимое комплекта:
программатор/отладчик “ULINK mini”
Диск с программным обеспечением, драйверами,
документацией
|
|
|
