IRU1010
1A регулируемый стабилизатор положительного напряжения с малым падением
Отличительные особенности:
- Гарантированное падение не более 1.3В при полном токе нагрузке
- Быстрый переходной процесс
- 1% источник опорного напряжения
- Встроенная термозащита с выключением
- Доступность в корпусе SOT-223, D-Pak, ультратонком Pak и 8-выв. SOIC для поверхностного монтажа
Области применения:
- VGA и звуковые карты
- Приложения низковольтной высокоскоростной терминации
- Приложения со стандартными наборами микросхем 3.3В

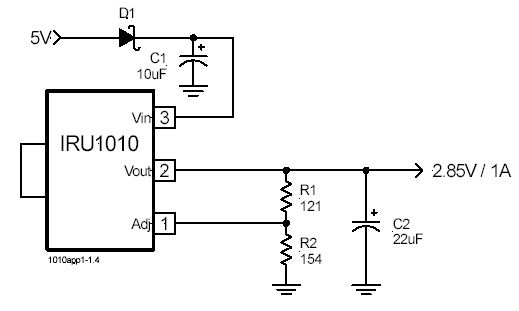

Типовая схема включения:
![](ic/u1010_s.gif)

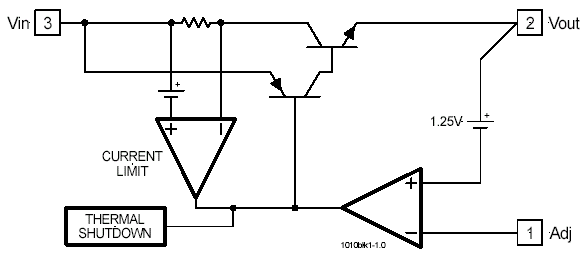

Блок-схема:
![](ic/u1010_s2.gif)
Расположение выводов:
![](ic/u1010_p1.gif)
![](ic/u1010_p3.gif) ![](ic/u1010_p4.gif)
Описание выводов:
Adj |
Вход от делителя напряжения, подключенного между выходом и общим для задания выходного напряжения |
VOUT |
Выход стабилизатора |
Vin |
Вход стабилизатора |
Описание:
IRU1010 – трехвыводной регулируемый стабилизатор с малым падением и выходным током до 1А. Он специально разработан для обеспечения хорошо стабилизированным напряжением приложений с низковольтными микросхемами, например, терминация высокоскоростных шин и слаботочное питание 3.3В логики.
IRU1010 также хорошо подходит для других приложений, например, VGA и звуковых карт. IRU1010 гарантированно имеет падение напряжения не более 1.3В при максимальной нагрузке, что делает его идеальным для получения стабилизированных напряжений от 2.5В до 3.6В при входном напряжении от 4.75В…7В. | |
