IRU1015

1.5A регулируемый стабилизатор положительного напряжения с малым падением

Отличительные особенности:

• Гарантированное падение не более 1.3В при полном токе нагрузке
• Быстрый переходной процесс
• 1% источник опорного напряжения
• Ограничение выходного тока
• Встроенная термозащита с выключением

Области применения:

• Питание 486DX4
• Питание ввода-вывода P55
• VGA и звуковые карты
• Приложения низковольтной высокоскоростной терминации
• Приложения со стандартными наборами микросхем 3.3В

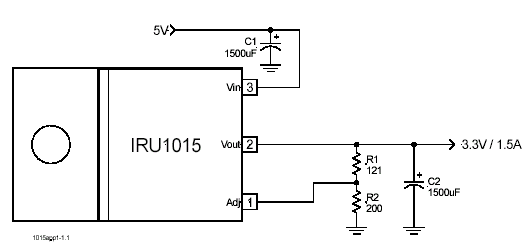

Типовая схема включения:

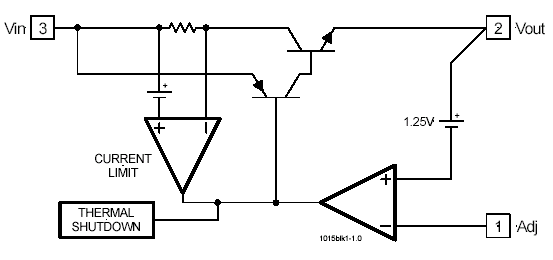

Блок-схема:

Расположение выводов:

Описание выводов:

Описание:

IRU1015 – трехвыводной регулируемый стабилизатор с малым падением и выходным током до 1.5А. Он специально разработан для обеспечения хорошо стабилизированным напряжением приложений с низковольтными микросхемами, например, питание процессора 486DX4, питание ввода-вывода P55, а также терминация высокоскоростных шин и слаботочное питание 3.3В логики.

IRU1015 также хорошо подходит для других приложений, например, VGA и звуковых карт. IRU1015 гарантированно имеет падение напряжения не более 1.3В при максимальной нагрузке, что делает его идеальным для получения стабилизированных напряжений от 2.5В до 3.6В при входном напряжении от 4.75В…7В.
