Приложения со стандартными наборами микросхем 3.3В

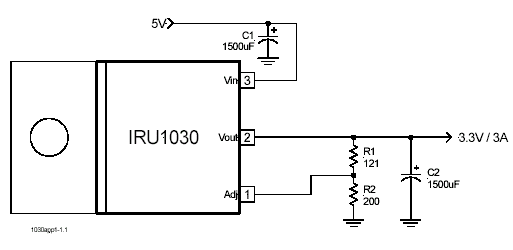

Типовая схема включения:

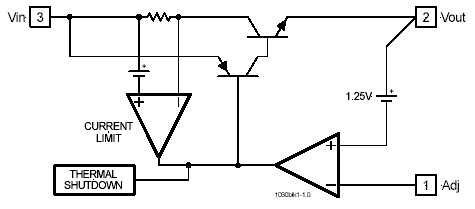

Блок-схема:
Расположение выводов:
Описание выводов:
Adj
Вход от делителя напряжения, подключенного между выходом и общим для задания выходного напряжения
VOUT
Выход стабилизатора
Vin
Вход стабилизатора
Описание:
IRU1030 – трехвыводной регулируемый стабилизатор с малым падением и выходным током до 3А. Он специально разработан для обеспечения хорошо стабилизированным напряжением приложений с низковольтными микросхемами, например, питание Pentium P54C, P55C, а также терминация GTL+ для Pentium Pro и Klamath.
IRU1030 также хорошо подходит для других процессоров, например, Cyrix, AMD и Power РС. IRU1030 гарантированно имеет падение напряжения не более 1.3В при максимальной нагрузке, что делает его идеальным для получения стабилизированных напряжений от 2.5В до 3.6В при входном напряжении от 4.75В…7В.
