IRU1150

4A регулируемый стабилизатор положительного напряжения с очень малым падением

Отличительные особенности:

• Падение 0.7В при токе 4А
• Быстрый переходной процесс
• 1% источник опорного напряжения
• Встроенная схема термозащиты

Области применения:

• Набор микросхем Intel I740 с питанием 2.7В от 3.3В источника

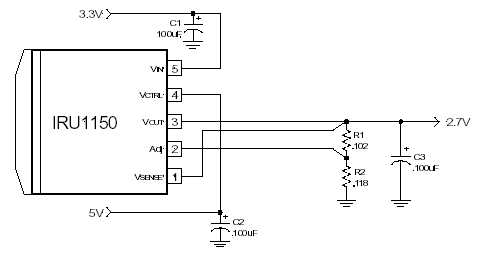

Типовая схема включения:

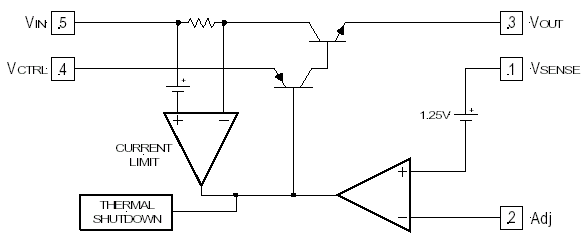

Блок-схема:

Расположение выводов:

Описание выводов:

Описание:

IRU1150 – 4А стабилизатор с очень малым падением напряжения, выполненный по биполярной технологии, который достигает сопоставимых характеристик по сопротивлению открытого канала дискретного МОП-транзистора.

Данное изделие специально разработано для получения хорошо стабилизированного напряжения для приложений, требующих 2.8В и более низкие напряжения от 3.3В источника питания типа ATX, при этом высокая эффективность ключа может достигнута без применения дорогостоящей и сложной схемой импульсной стабилизации. Одна из сфер применения – новые наборы микросхем для видеокарт, где требуется питание от 2.4В до 2.7В, например, как у набора микросхем Intel I740.
