IRU1160
6A регулируемый стабилизатор положительного напряжения с очень малым падением
Отличительные особенности:
- Падение 0.62В при токе 6А
- Быстрый переходной процесс
- 1% источник опорного напряжения
- Встроенная схема термозащиты
Области применения:
- Видеокарты
- Встроенные стабилизаторы напряжения с преобразованием 3.3В в 2.8В

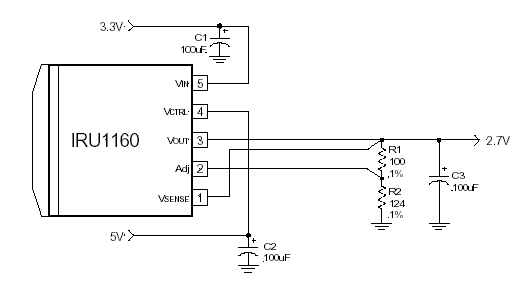

Типовая схема включения:
![](ic/u1160_s.gif)

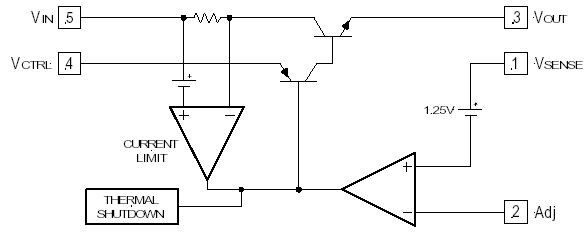

Блок-схема:
![](ic/u1160_s2.gif)
Расположение выводов:
![](ic/u1160_p1.gif) ![](ic/u1160_p2.gif)
Описание выводов:
Vsense |
Вход контроля выходного напряжения для непосредственной оценки питания у нагрузки |
VCTRL |
Управляющий вход, соединяется с +5В для обеспечения очень малого перепада при низком уровне Vin |
Adj |
Вход от делителя напряжения, подключенного между выходом и общим для задания выходного напряжения |
VOUT |
Выход стабилизатора |
Vin |
Вход стабилизатора |
Описание:
IRU1160 – 6А стабилизатор с очень малым падением напряжения, выполненный по биполярной технологии, который достигает сопоставимых характеристик по сопротивлению открытого канала дискретного МОП-транзистора.
Данное изделие специально разработано для получения хорошо стабилизированного напряжения для приложений, требующих 2.8В и более низкие напряжения от 3.3В источника питания типа ATX, при этом высокая эффективность ключа может достигнута без применения дорогостоящей и сложной схемой импульсной стабилизации. | |
