7.5A регулируемый стабилизатор положительного напряжения с очень малым падением
Отличительные особенности:
Падение 0.5В при токе 7.5А (эквивалентно 67 мОм)
Быстрый переходной процесс
1% источник опорного напряжения
Встроенная схема термозащиты
Области применения:
Набор микросхем Intel I740 с питанием 2.7В от 3.3В источника

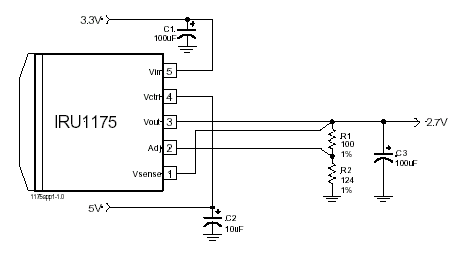

Типовая схема включения:

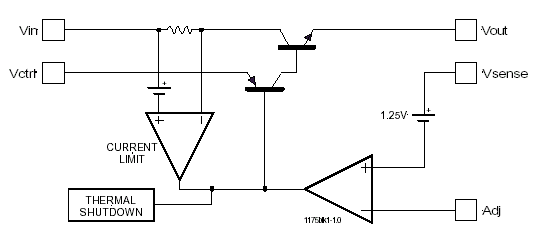

Блок-схема:
Расположение выводов:
Описание выводов:
Vsense
Вход контроля выходного напряжения для непосредственной оценки питания у нагрузки
VCTRL
Управляющий вход, соединяется с +5В для обеспечения очень малого перепада при низком уровне Vin
Adj
Вход от делителя напряжения, подключенного между выходом и общим для задания выходного напряжения
VOUT
Выход стабилизатора
Vin
Вход стабилизатора
Описание:
IRU1175 – 7.5А стабилизатор с очень малым падением напряжения, выполненный по биполярной технологии, который достигает сопоставимых характеристик по сопротивлению открытого канала дискретного МОП-транзистора.
Данное изделие специально разработано для получения хорошо стабилизированного напряжения для приложений, требующих малое падение напряжение, например, получения 2.8В из 3.3В источника питания типа ATX, при этом высокая эффективность ключа может достигнута без применения дорогостоящей и сложной схемой импульсной стабилизации. Одна из сфер применения – новые наборы микросхем для видеокарт, где требуется питание 2.7В, например, как у набора микросхем Intel I740.
