300 мА регулируемый стабилизатор положительного напряжения с малым падением
Отличительные особенности:
Корпус SOT-23
Стабильность с керамическим конденсатором емкостью 2.2 мкф
1% источник опорного напряжения
Падение 270 мВ при токе нагрузки 300 мА
Падение 170 мВ при токе нагрузки 150 мА
Потребляемый ток в режиме отключения 10 нА
Ограничитель тока и тепловая защита
Вывод разрешения работы
Области применения:
Настольные, портативные компьютера и ноутбуки
Оборудование с батарейным питанием
Стабилизатор напряжения Vcc и Vpp для PCMCIA
Бытовая электроника
Источник питания с высокоэффективной линейной стабилизацией

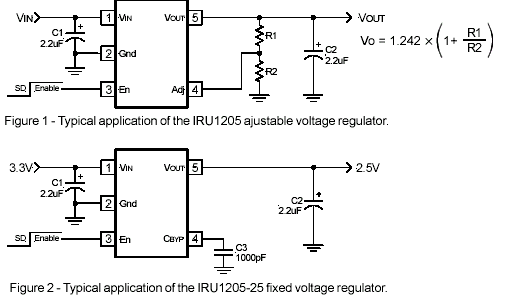

Типовая схема включения:

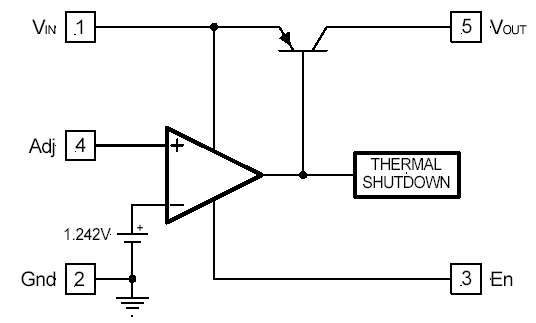

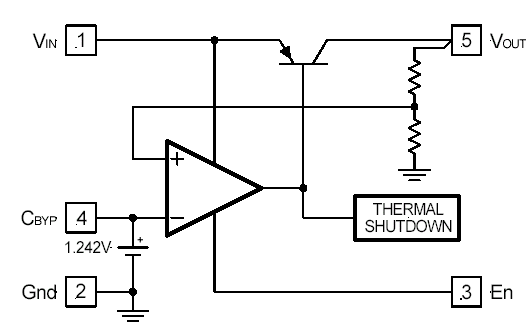

Блок-схема:
Расположение выводов:
Описание выводов:
Adj
Вход регулировки напряжения
VOUT
Выходное стабилизированное напряжение
GND
Общий
En
Вход разрешения работы
Vin
Входное напряжение
Описание:
IRU1205 – эффективный линейный стабилизатор напряжения с точностью его поддержании не хуже 1% и очень малым током потребления, что особенно необходимо в переносных приложениях с батарейным питанием. Другие особенности этого устройства: совместимый с ТТЛ-логикой вход разрешения/отключения, ограничитель тока и термозащита с отключением.
IRU1205 доступен в различных исполнениях: с фиксированными выходными напряжениями и с регулируемым в малогабаритном корпусе SOT23-5.
