Быстрые оптоэлектронные реле и гальваническая развязка от
International Rectifier

Реле переменного тока серии PVA33 - однополюсное, нормально разомкнутое. Предназначено для общих целей коммутации аналоговых сигналов.

Принцип действия устройства - следующий (рис. 1). Напряжение, подаваемое на вход реле, вызывает протекание тока через арсенидо-галлиевый светодиод (GaAlAs), что приводит к интенсивному свечению последнего. Световой поток попадает на интегральный фотогальванический генератор (ФГГ), который создает разницу потенциалов между затвором и истоком выходного ключа, тем самым переводя последний в проводящее состояние. В качестве силовых выходных ключей применены силовые МОП-транзисторы (HEXFET - запатентованная IR технология). Таким образом достигается полная гальваническая изоляция входных цепей от выходных.

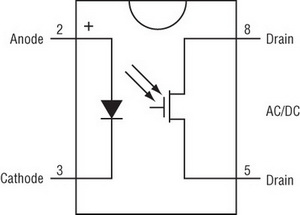

Рис. 1. Структурная схема PVA33

Преимущества подобного решения по сравнению с обычными электромеханическими и герконовыми реле состоит в значительном повышении срока службы и быстродействия, уменьшении потерь мощности, минимизации размеров. Эти преимущества позволяют повысить качество разрабатываемой продукции для различных применений, например, в области мультиплексирования сигналов, автоматического испытательного оборудования, систем сбора данных и других.

Уровень напряжений, который способен коммутировать реле этой серии, лежит в диапазоне от 0 до 300 В (амплитудное значение) как переменного, так и постоянного тока. При этом минимальный уровень определяется (при постоянном токе) сопротивлением канала выходных транзисторов, которое составляет в среднем около 1 Ом (максимально до 20 Ом).

Динамические характеристики устройства определяются временем включения-выключения, составляющим порядка 100 мкс. Таким образом, гарантированная частота переключений реле может достигать 500 Гц и более.

Максимальная частота коммутируемого сигнала зависит в основном от частотных характеристик применяемых транзисторов и для МОП-ключей достигает сотен килогерц. Реле поставляются в 8-выводных DIP-корпусах и доступны в двух вариантах: для монтажа в отверстия и для поверхностного монтажа.

Фотоэлектрическое реле PVT312, однополюсное, нормально разомкнутое, может быть использовано как на постоянном, так и на переменном токе.

Это твердотельное реле специально разработано для применения в телекоммуникационных системах. Реле серии PVT312L (с суффиксом «L») используют активную схему ограничения тока, что позволяет им выдерживать всплески токов переходных процессов. PVT312 выпускается в 6-контактном DIP-корпусе.

Применение: телекоммуникационные ключи, пусковые механизмы, общие схемы переключения.

Схемы подключения могут быть трех типов (рис. 2). В первом случае два ключа микросхемы подключаются последовательно. Это позволяет за счет симметрии получившийся схемы коммутировать переменное напряжение. Такая схема называется включением типа «А». Тип «В» отличается тем, что используется только один из двух ключей микросхемы. Это позволяет коммутировать больший, однако, уже только постоянный ток. В третьем варианте (тип «С») ключи подключаются параллельно, тем самым увеличивая максимально возможное значение тока.

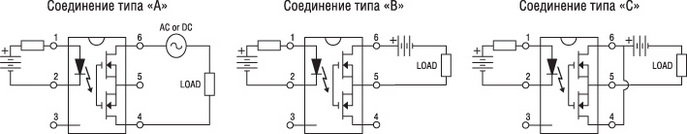

Рис. 2. Возможные схемы подключения PVT312

Фотоэлектрические реле серии PVG612 - однополярные, нормально разомкнутые твердотельные реле. Компактные устройства серии PVG612 используются для изолированного переключения токов до 1 А с напряжением от 12 до 48 В переменного или постоянного тока.

Реле этого типа интересны тем, что они способны коммутировать относительно большие (для данного типа устройств) переменные токи, при этом сохраняя скорость работы, присущую решениям на МОП-транзисторах.

Реле данной серии (рис. 3), в отличие от вышеописанных, предназначены для коммутации токов только постоянной полярности силой до 1,5 А и напряжением до 60 В. Например, эти реле находят применение в управлении осветительными приборами, двигателями, нагревательными элементами и т.д.

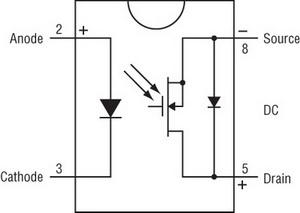

  Рис. 3. Структурная схема PVDZ172N

PVDZ172N выпускаются нормально разомкнутыми в однополюсном исполнении в 8-выводных DIP-корпусах.

Остальные возможные сферы применения: аудиоаппаратура, источники питания, компьютеры и периферийные устройства.

Для больших низкочастотных нагрузок компания IR предлагает фотоэлектрическое реле PVX6012 (рис. 4) (однополюсное, нормально разомкнутое). В устройстве использован выходной ключ на базе биполярного транзистора с изолированным затвором (IGBT), что позволило получить малое падение напряжения в открытом состоянии и низкие токи потерь в закрытом при достаточно высокой скорости работы (7 мс - включение/1мс - выключение).

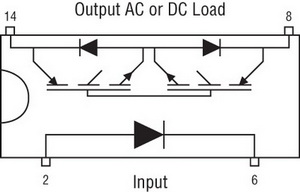

Рис. 4. Структурная схема PVX6012

PVX6012 выпускается в 14-контактном DIP-корпусе, в котором, что интересно, используется всего четыре вывода - такое решение позволяет обеспечивать лучшее охлаждение устройства.

Основные сферы применения включают в себя: тестовое оборудование; промышленный контроль и автоматизацию; замену электромеханических реле; замену ртутных реле.

Приборы этой серии не являются реле в собственном смысле слова. То есть не способны коммутировать потоки большой энергии с помощью малой. Они лишь обеспечивают гальваническую развязку входа от выхода, откуда и их название - фотоэлектрический изолятор (рис. 5).

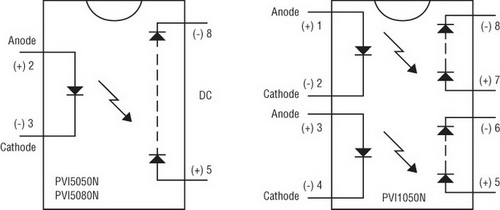

Рис. 5. Разводка выводов фотоизолятора PVI

Зачем же нужно такое «недореле»? Дело в том, что приборы серии PVI вырабатывают при получении входного сигнала электрически изолированное постоянное напряжение, которое достаточно для непосредственного управления затворами мощных MOSFET и IGBT. Фактически это оптореле, но без выходного ключа, в качестве которого разработчик может использовать подходящий для него по мощности отдельный транзистор.

PVI идеально подходят для применений, требующих высокотокового и/или высоковольтного переключения с оптической изоляцией между схемой управления и мощными схемами нагрузки.

К тому же изолятор серии PVI1050N содержит в себе два одновременно управляемых выхода, что дает возможность подключать их последовательно или параллельно для обеспечения более высокого значения тока управления (МОП) или более высокого значения напряжения управления (БТИЗ). Таким образом фактически можно получить выходной сигнал 10 В/5 мкА при последовательном включении и 5 В/10 мкА - при параллельном.

Два выхода PVI1050N могут применяться и по отдельности, при условии что разность потенциалов между выходами не превышает 1200 В (пост.) Изоляция вход-выход составляет 2500 В (действ.).

Приборы данной серии выпускаются в 8-выводных DIP-корпусах и находят применение в организации управления мощными нагрузками, преобразователях напряжения и т.п.
