Микроконтроллеры серии STM8 - линейки VALUE LINE - продукция на складе в Харькове

Максимально низкая цена и превосходные характеристики, включая несколько килобайт SRAM и Flash – что еще нужно от линейки 8-битных микроконтроллеров, предназначенных для недорогих, но массовых приложений? Новая линейка микроконтроллеров Value Line от STMicroelectronics предлагают лучшее на рынке соотношение «цена/производительность».

STM8S

STM8A STM8L

STM8T

Главная отличительная черта данных микроконтроллеров - низкая цена, за которую мы получаем полноценный микроконтроллер, включающий в себя производительное ядро, необходимую периферию и несколько килобайт SRAM- и Flash-памяти.


АРХИТЕКТУРА МИКРОКОНТРОЛЛЕРОВ STM8

В основе микроконтроллеров семейства STM8 (рисунок 1) лежит CISC-ядро собственной разработки STMicroelectronics, сделанное на основе более ранних 8-разрядных контроллеров ST7.

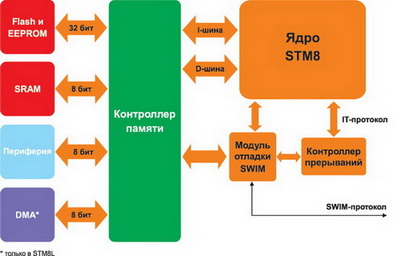

Рис. 1. Архитектура микроконтроллеров STM8


Ядро спроектировано по хорошо всем известной гарвардской архитектуре, подразумевающей разделение данных и команд.

Существенным преимуществом STM8 является наличие трехуровневого конвейера, позволяющего ощутимо повысить производительность. Конвейер организует выполнение инструкции за три шага: выборка (извлечение инструкции из памяти), декодирование (декодирование инструкции и чтение данных из памяти) и выполнение (считывание данных из банка регистров процессора, сдвиги и АЛУ операции, запись данных в банк регистров процессора и память). Кроме этого, для увеличения производительности используется адресное пространство 16 Мбайт, 32-битная шина доступа к Flash-памяти, 16-битные индексные регистры, ядро имеет аппаратную поддержку знаковых операций сложения, умножения и деления. Аппаратное умножение 8x8 выполняется всего за четыре цикла, деление 16/16 и 16/8 - за 16 циклов. Большинство инструкций выполняется за 1 такт.

Все эти новшества позволяют получить производительность процессора до 16 MIPS при работе на тактовой частоте 16 МГц.

Весомый вклад в функциональность новой архитектуры внес контроллер вложенных прерываний с четырьмя уровнями приоритетов, детерминированным временем входа в обработчик, автоматическим сохранением и выгрузкой контекста стека.

Доступна технология «tail-chaining», позволяющая при возникновении очереди прерываний не возвращаться обратно в основную программу для переходя к следующему прерыванию, а сразу переходить в него.

Сохранение контекста стандартно занимает всего девять циклов. Также для большей гибкости разработчику предоставляется два механизма обработки прерываний - с вытеснением и без вытеснения.

Доступно до 32 прерываний - как минимум, по одному на периферийный модуль; пять внешних прерываний - по одному прерыванию на порт ввода-вывода с программируемыми условиями реакции; три немаскируемых прерывания - RESET, TRAP (программное прерывание) и TLI (аппаратное прерывание по переднему или заднему фронту на специально выделенной для этого ножке).

Неоспоримым плюсом для разработчика является наличие у STM8 возможности отладки с помощью системы SWIM (Single Wire Interfacе Module) и Debug Module. Как следует из названия, для отладки и программирования потребуется всего одна ножка SWIM микроконтроллера (плюс задействуется еще ножка для сброса - NRST). В дальнейшем, в случае необходимости, она может быть задействована как порт общего назначения и использована в проекте. Максимальная скорость передачи данных по SWIM-интерфейсу составляет 145 байт/мс. Модуль отладки позволяет производить чтение/запись всей памяти и регистров периферии в режиме реального времени, обеспечивает доступ к данным без остановки CPU и предоставляет неограниченное количество точек останова инструкций.

ОБЗОР СЕМЕЙСТВА STM8

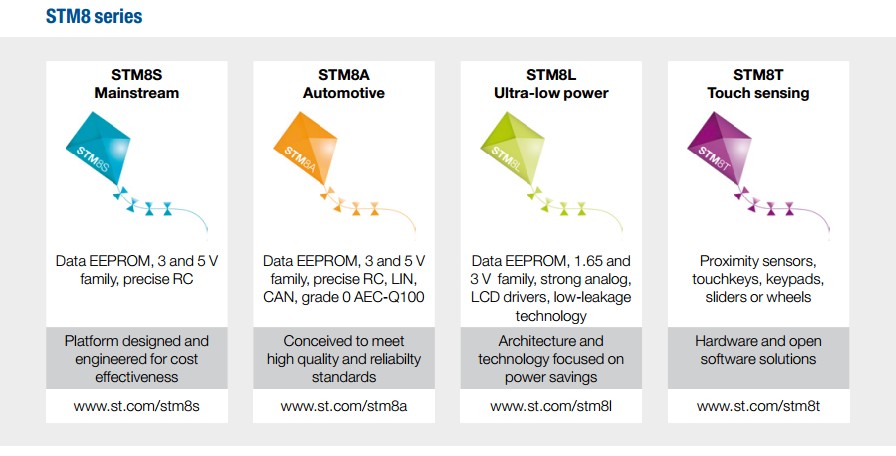

Семейство микроконтроллеров STM8 делится на четыре линейки в зависимости от сферы применения:

- для промышленного использования - STM8S

- для применения в автомобильном сегменте - STM8A

- для решений с низким потреблением - STM8L

- для различных сенсорных приложений - STM8T

На сегодняшний день общее количество контроллеров STM8 насчитывает уже более 120 позиций. Такое разнообразие позволяет точно подобрать нужный для разработки контроллер. Разработчику доступна вся стандартная периферия:

10/12-битные АПЦ, 12-битные ЦАП, большое количество 8/16-разрядных таймеров, встроенный LCD-драйвер, CAN, USART, SPI, I2C и до 128 кбайт Flash-памяти.

Остановимся подробнее на двух семействах: STM8S и STM8L. Поскольку, как уже говорилось выше, одним из главных преимуществ 8-битных решений является их цена, рассмотрим подробно наиболее привлекательные с этой точки зрения линейки STM8S/STM8L Value Line.



ЛИНЕЙКА МИКРОКОНТРОЛЛЕРОВ STM8S


Включает в себя четыре серии микроконтроллеров с различной производительностью, размером встроенной памяти и набором периферийных устройств на борту (рисунок 2).

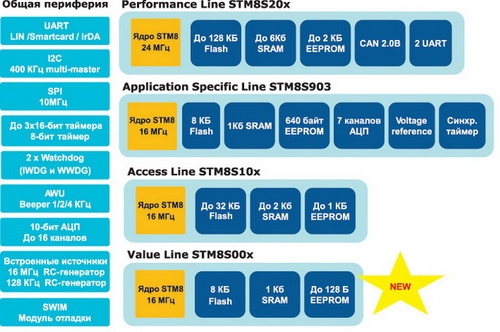

Рис. 2. Линейка микроконтроллеров STM8S

Серия STM8S003/005/007 Value Line представляет собой контроллеры начального уровня с базовым набором функций и оптимизированной ценой.

Серия STM8S103/105 Access Line предлагает больше возможностей, большее разнообразие корпусов и сервис фабричного программирования.

Серия STM8S207/208 Performance Line имеет широкий набор периферийных устройств, более высокую производительность и подходит для средних и высокопроизводительных приложений.

Серия STM8S Application Specific Line обеспечивает решения задач по построению систем обработки аналоговых сигналов и DiSEqC-решений.
Линейка STM8S имеет отличные показатели по надежности в связи с тем, что она является следствием выхода данной линейки из автомобильного сегмента микроконтроллеров STM8A. В документации на контроллеры есть раздел, посвященный EMC- и ESD-характеристикам, что редко встречается в описаниях изделий других производителей.

Например, микроконтроллеры STM8S (STM8S003K3/STM8S003F3) выдерживают электростатический импульс до 4 кВ (HBM) и до 1 кВ (CDM). У конкурентов эти показатели в несколько раз хуже. Такая высокая устойчивость к электростатическим импульсам позволяет сэкономить на внешней защите и избежать дополнительных проблем.

STM8S также демонстрирует хорошую стойкость к электромагнитным помехам. Устойчивость к электростатическому разряду(ESD) соответствует международному стандарту IEC 61000-4-2. Также микроконтроллеры линейки соответствую стандарту IEC 61000-4-4 (FTB) - на ножки питания подается серия коротких импульсов высокого напряжения разной полярности через конденсатор 100 пФ

Для предотвращения некорректной работы микроконтроллера в случае разрушения части Flash-памяти доступен специальный режим контроля памяти: после подачи питания идет непрерывная проверка состояния наиболее важных регистров на аппаратном уровне. Значения регистров складываются с противоположными значениями. Сумма всегда должна быть равна нулю. В случае изменения происходит сброс микроконтроллера с выставлением соответствующего флага.

STM8S VALUE LINE


Все контроллеры Value Line полностью совместимы с существующим портфелем продуктов STM8S. Серия состоит всего из пяти микроконтроллеров. Основные характеристики отражены в таблице 1.

Таблица 1. Серия микроконтроллеров STM8S Value line

Наименование Корпус Частота работы, МГц FLASH, кбайт SRAM, кбайт EEPROM, байт АЦП, бит Порты в/в Интерфейсы связи Напряжение питания, В

STM8S003F3

TSSOP 20; UFQFPN   16   8   1   128   5x10   16   1xSPI; 1xI2C; 1xUART   2,95...5,5

STM8S003K3

LQFP 32   16   8   1   128   4x10   28   1xSPI; 1xI2C; 1xUART

STM8S005C6

LQFP 48   16   32   2   128   10x10   38   1xSPI; 1xI2C; 1xUART

STM8S005K6

LQFP 32   16   32   2   128   7x10   25   1xSPI; 1xI2C; 1xUART

STM8S007C8

LQFP 48   16   64   6   128   10x10   38   1xSPI; 1xI2C; 2xUART

Основные характеристики семейства STM8S Value Line:

 - ядро STM8 с гарвардской архитектурой;
 - максимальная частота работы- 16МГц/16MIPS;
 - до 64 кбайт Flash-памяти, до 6 кбайт SRAM-памяти, 128 байт EEPROM-памяти;
 - 10-битное АЦП (до 16 каналов);
 - 6 таймеров (16 и 8 бит);
 - коммуникационные интерфейсы: I2C, UART (LIN), SPI;
 - расширенный температурный диапазон: -40...85°C;
 - Корпуса UFQFN20, TSSPO 20, LQFP32, LQFP48.

КОММУНИКАЦИОННЫЕ ИНТЕРФЕЙСЫ

I2C-интерфейс. Микроконтроллеры имеют на борту один модуль I2C со стандартным набором параметров. Модуль может работать в режиме «Ведущий» (Master) или «Ведомый» (Slave). Поддерживается режим «МultiMaster». Доступны стандартные (Standard) скорости передачи данных до 100 кГц и быстрая (Fast) передача данных на частотах до 400 кГц. Возможна 7- или 10-битная адресация. Реализовано «пробуждение» микроконтроллера из режима пониженного энергопотребления при опознавании своего адреса в посылке.

SPI-интерфейс. Микроконтроллеры содержат один модуль SPI. Модуль может работать в режиме «Мaster» или «Slave» и поддерживать полнодуплексную, полудуплексную и симплексную передачу данных. Максимальная скорость передачи данных - до 10 Mбит/с. Данные могут быть переданы старшим либо младшим битом вперед. Полярность и фаза тактового сигнала может быть программно изменена.

Встроена аппаратная поддержка вычисления циклически избыточного кода CRC для обеспечения надежной связи: значения CRC могут быть переданы в качестве последнего байта в режиме Tx, проверка ошибок CRC для последнего полученного байта - автоматическая.

Аналогично интерфейсу I2C, реализовано «пробуждение» микроконтроллера из режима пониженного энергопотребления.

UART-интерфейс. Микроконтроллеры STM8S Value Line содержат до двух модулей UART. Модули UART могут работать на скоростях до 1 Mбит/с. Данные предаются 8/9-битными словами с одним или двумя стоповыми битами и контролем четности.

Модули UART могут быть использованы для подключения к шине LIN в режиме «Мaster» или «Slave», работать как кодер/декодер инфракрасного сигнала IrDA. Возможно подключение смарт-карты в соответствии со стандартом ISO 7618-3.

В дополнение ко всем вышеописанным функциям, UART может работать в SPI-режиме. При этом микроконтроллер выступает в роли ведущего SPI-устройства.

АНАЛОГОВАЯ ПЕРИФЕРИЯ (АЦП)

Микроконтроллеры содержат один аналогово-цифровой преобразователь (АЦП) c разрешающей способностью 10 бит. Максимальное количество входных аналоговых каналов - 16.
Система настроек встроенного аналогового мультиплексора позволяет задавать режимы однократного или непрерывного преобразования с возможностью использования режима сканирования.
Доступен аналоговый сторожевой таймер с работой по нижнему и верхнему порогу с возможностью генерации прерывания.
Для запуска преобразования по внешнему сигналу к триггеру АЦП подключена одна из ножек микроконтроллера.



ПИТАНИЕ МИКРОКОНТРОЛЛЕРА

Для питания микроконтроллера потребуется источник питания с напряжением 2,95...5,5 В. Такой диапазон питающих напряжений очень удобен: контроллер легко интегрируется в систему с питанием как 3,3 В, так и 5 В. До недавнего времени 5 В питание было очень широко распространено, и зачастую бывает необходимо производить переработку старых схем с сохранением уровня питания. Для питания ядра микроконтроллера используется встроенный преобразователь напряжения - никакой дополнительной обвязки не потребуется. Подача питания на аналоговую периферию происходит через специально выделенные для этой цели ножки.

После подачи питания или сброса микроконтроллер начинает работать в активном режиме (Run Mode). Здесь потребление максимально. Но благодаря гибкой системе тактирования и питания периферии, возможно сократить потребление, снижая скорость работы контроллера и задействовав только необходимую периферию.

При реализации приложений, критичных по потреблению, микроконтроллер поддерживает четыре режима пониженного энергопотребления для достижения наилучшего компромисса между низким потреблением, временем старта и доступными источниками пробуждения:

 - Режим «Wait Mode». В этом режиме CPU остановлен, но периферийные устройства продолжают работать. Все регистры и содержимое оперативной памяти сохраняется. Пробуждение выполняется с помощью внутреннего или внешнего прерывания, либо общего сброса.

 - Режим «Active Halt mode with regulator on». В этом режиме CPU и тактирование периферии остановлено. Пробуждения генерируются от внутреннего программируемого таймера (AWU). Основной регулятор напряжения остается включенным, поэтому потребление тока выше, чем в режиме «Active Halt Mode with regulator off», но времени на пробуждение требуется меньше. Пробуждение также возможно от внешнего прерывания или сброса.

 - Режим «Active Halt Mode with regulator off». Этот режим похож на предыдущий, за исключением того, что внутренний регулятор напряжения выключен и пробуждение происходит медленнее.

 - Режим «Halt Mode». В этом режиме микроконтроллер потребляет меньше всего энергии. Процессор и периферийное тактирование остановлены, главный регулятор напряжения выключен. Пробуждение вызывается внешним прерыванием или сбросом.

На рисунке 3 представлено потребление микроконтроллера в различных режимах работы.

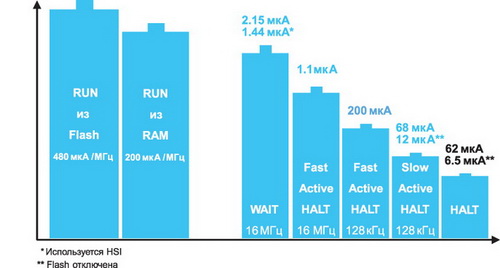

Рис. 3. Потребление энергии микроконтроллерами STM8S в различных режимах работы



ТАЙМЕРЫ

Микроконтроллеры семейства содержат шесть таймеров: один 16-битный расширенный таймер для применения в широтно-импульсных модуляторах и для управления двигателями, два 16-битных таймера общего назначения, один 8-битный базовый таймер и два сторожевых таймера (независимый и оконного типа).

Таймеры в STM8S довольно мощные, имеют множество функций: управление двигателем, комплементарные выводы, режим одиночного импульса, автоперезагрузка, интерфейс энкодера и датчика Холла, синхронизация между собой и т.д.

ЛИНЕЙКА МИКРОКОНТРОЛЛЕРОВ STM8L


Линейка микроконтроллеров STM8L включает в себя четыре серии малопотребляющих микроконтроллеров с различной производительностью, размером встроенной памяти, набором периферийных устройств на борту и, собственно, потреблением (рисунок 4). Общее количество контроллеров в серии в настоящий момент достигло 37.

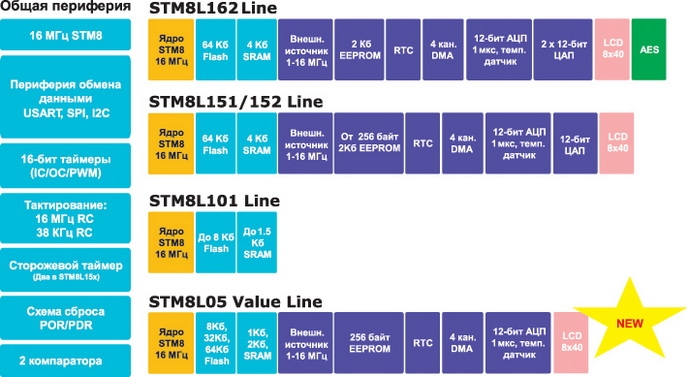

Рис. 4. Линейка микроконтроллеров STM8L

Серия STM8L051/052 Value Line представляет собой малопотребляющие контроллеры с базовым набором функций и лидирующим соотношением цена/производительность.

Серия STM8L101 предлагает контроллеры начального уровня с минимальным набором периферии.

Серия STM8L151/152 имеет широкий набор периферийных устройств и подходит для средних и высокопроизводительных малопотребляющих приложений.

Серия STM8L162 отличается от предыдущей наличием модуля шифрования.

Основная особенность данной линейки - низкое потребление и основная направленность этих микроконтроллеров на применение в недорогих устройствах с батарейным питанием.

По сравнению с STM8S данная линейка имеет усиленную аналоговую периферию - очень быстрое 12-битное АЦП, 12-битный ЦАП и компараторы. Для управления несложными жидкокристаллическими дисплеями доступен LCD-контроллер. Весомым преимуществом является также наличие DMA-контроллера, редко встречающегося в 8-битных микроконтроллерах.

Обратите внимание, что цена самого простого микроконтроллера - STM8L051F3P6 очень низка, но разработчик получает в свое распоряжение 16 МГц, 8 кбайт Flash, 1кбайт SRAM, 256 кбайт EEPROM, RTC, DMA, 12-битный АЦП, по 1 интерфейсу UART, SPI, I2C, 16-битные таймеры и отличные параметры по энергопотреблению
