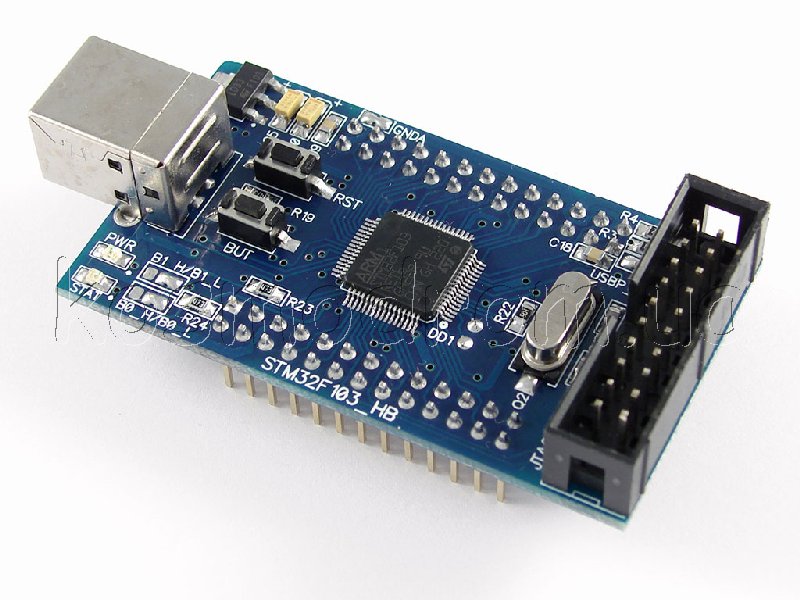

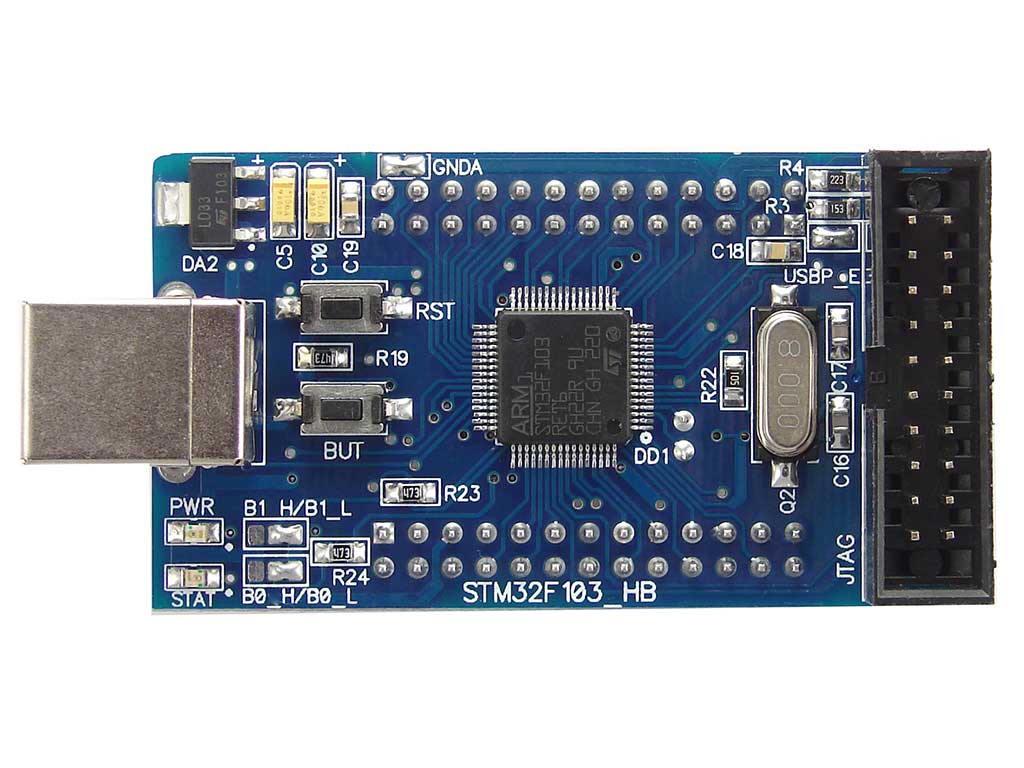

Отладочная плата для микроконтроллеров STM32 – универсальное решение, позволяющее быстро приступить к работе с ST Cortex-M3 микроконтроллерами. Все выводы контроллера выведены на разъемы, что делает работу с платой простой и удобной.


Ядро ARM Cortex-M3 – это последнее поколение ARM контроллеров для встраиваемых систем. Оно было разработано для платформ с низкой стоимостью, которым соответствует применение микроконтроллеров, и при это обладает высокой вычислительной мощностью при низком уровне потребления энергии. ARM Cortex-M3 32-bit RISC контроллер имеет развитую периферию, к тому же контроллеры STM32 совместимы «по выводам» с более старшими семействами, что позволяет легко конфигурировать характеристики управляющего модуля без изменения топологии печатной платы.







Особенности:
- Микроконтроллер STM32F103RBT6 с 128Kb Flash, 20Kb RAM, USB, CAN, x2 I2C, x2 АЦП 12 бит, x3 UART, x2 SPI, x3 таймера, быстродействие до 72Mhz
- Стандартный JTAG разъем с ARM 2x10 выводов топологией для программирования/отладки с помощью внешнего отладчика/программатора
- USB интерфейс со стандартным USB разъемом
- Пользовательская кнопка
- Кнопка сброса RESET
- Пользовательский светодиод
- Светодиод состояния питания
- Стабилизатор напряжения 3.3В с нагрузочной способностью до 750мА
- Питание платы можно организовать как через внешние выводы, так и простым подключением платы к USB (через USB порт)
- 8 Мгц кварцевый резонатор
- 32768 Гц кварцевый резонатор и разъем для поключения батареи (для реализации часов реального времени)
- Все выводы контроллера выведены на разъемы
- Высококачественная печатная плата с защитной маской зеленого цвета, маркировкой на обеих сторонах платы белого цвета
- Размеры: 62x 34mm
- Расстояние между разъемами платы 25.4 mm (1") для удобства макетирования и установки на другие макетные платы
