Компания Vishay, образованная в 1962 г., на данный момент производит свыше 4000 наименований радиоэлектронных компонентов. Среди них одних только оптоэлектронные компоненты насчитывают около 650 наименований (в скобках указано количество наименований для каждой группы):

- оптопары (157),

- светодиоды видимого спектра излучения (187),

- светодиоды инфракрасного спектра излучения (51),

- фотодетекторы (50),

- приемники инфракрасного излучения (37),

- IrDA приемо-передатчики (9),

- твердотельные оптореле (35),

- оптические датчики (14),

- инфракрасные сенсорные панели (8),

- ЖК-дисплеи (64),

- 7-сегментные индикаторы (7).

Оптопары

Vishay производит шесть групп оптопар, различаемых по внутренней реализации и, соответственно по назначению (табл. 1).

Таблица 1. Оптические датчики Vishay отражающего исполнения

Обозначение	Исполнение	Рабочее  расстояние, мм	Купить	Монтаж  корпуса
CNY70	Отражающее	1...3		Объемный
TCND3000	Отражающее	1...20		Поверхностный
TCND5000	Отражающее	2...25		Поверхностный
TCRT1000	Отражающее	1...2		Объемный
TCRT1010	Отражающее	1...2		Объемный
TCRT5000	Отражающее	1...14		Объемный
TCRT5000L	Отражающее	1...14		Объемный

Самая обширная из них - группа оптопар общего назначения: самое разнообразное сочетание «противоположных» характеристик (например, ток отпирания - скорость, рабочее напряжение транзистора - ток выходного транзистора) позволяют разработчику выбрать именно ток компонент, который более всего подходит для его применения в изделии.

Оптопары общего назначения (72 наименования). Выходной ключ реализован на основе обычного фототранзистора. Предназначены для приложений с относительно высоким напряжением на выходном транзисторе (до 250 В) и не требующих высокой скорости переключения (до 100 кГц). Коэффициент передачи по току - 40%...500%. Напряжение пробоя изоляции - до 5,3 кВ. Рабочая температура - до 110°С (SFH617A). Число каналов в одном корпусе: 1, 2 и 4. Доступны в корпусах: SMD-4, SMD-6, SMD-8, SMD-10, SOIC-8, SOP-4, DIP-4, DIP-6, DIP-8, DIP-16.

Оптопары со сверхвысоким коэффициентом передачи по току (16 наименований). Выходной ключ реализован на основе составного фототранзистора (дарлингтон). Предназначены использования взамен маломощных твердотельных реле. Имеют дополнительный вывод базы фототранзистора, что позволяет выбрать оптимальное соотношение между скоростью работы и коэффициентом передачи, который составляет не менее 500%. Напряжение пробоя изоляции - до 5,3 кВ. Число каналов в одном корпусе: 1, 2 и 4. Доступны в корпусах: SMD-8, SOIC-8, SOP-4, SOP-16, DIP-6, DIP-8, DIP-16.

Оптопары для цепей переменного тока (18 наименований). Возможность управления от источника переменного тока. Основное назначение - определение момента перехода через ноль переменного напряжения. Напряжение пробоя изоляции - до 5,3 кВ. Коэффициент передачи по току - до 600%. Допустимое напряжение на выходном транзисторе - до 500 В. Число каналов в одном корпусе: 1, 2 и 4. Доступны в корпусах: SMD-4,SMD-8, SMD-16,SOIC-8, DIP-4, DIP-8, DIP-16.

Оптотиристоры (15 наименований). Области применения: промышленность, офисная техника, бытовая электроника. Отличительные особенности: высокая скорость нарастания выходного напряжения - до 10 кВ/мкс, выходной средний ток - до 300 мА, пиковый ток - до 3 А, выходное напряжение - до 800 В, ток отпирания - от 1,2 мА. Число каналов в одном корпусе: 1. Доступны в корпусах: DIP-6, SMD-6.

Высокоскоростные оптопары (15 наименований). Предназначены для гальванической развязки дискретных сигналов высокой частоты (до 10 МГц). Например, развязка АЦП/ЦАП и CPU. Высокая рабочая температура - до 110°С (6N1135, 6N1136). Особенности: высокий коэффициент передачи по току (до 800%), сверхнизкий ток отпирания (от 0,5 мА) и высокая скорость нарастания выходного напряжения (100 В/мкс). Число каналов в одном корпусе: 1 и 2. Доступны в корпусах: DIP-8, SMD-8, SOIC-8.

Оптопары с линейной характеристикой передачи (4 наименования). Основное назначение: в цепях развязки малосигнальных аналоговых цепей. К одним из главных достоинств данной группы можно отнести сверхвысокую линейность - до 0,01%, которая достигается, благодаря сложной обратной связи по напряжению, но в то же время сохраняет простоту подключения к обычным операционным усилителям (рис. 1).

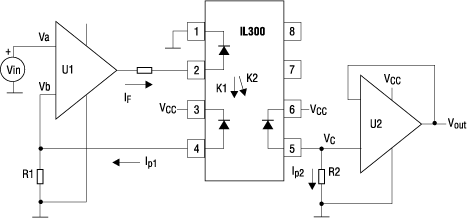

Рис. 1. Типовая схема включения оптопары с линейной передаточной характеристикой на примере IL300

Подобная решение в гальванической развязке аналоговых сигналов в значительной степени упрощает и сокращает стоимость конечного изделия, благодаря отсутствию в необходимости использования дополнительных узлов типа АЦП - контроллер - ЦАП.

Оптические датчики представляют собой сборку из подобранного по параметрам излучающего фотодиода и приемного фототранзистора (табл. 1, 2).

Таблица 2. Оптические датчики Vishay заграждающего исполнения

Обозначение	Исполнение	Зазор,  мм	Время  включения,  мкс	Время  выключения,  мкс	Купить	Монтаж  корпуса
TCPT1300X01	Заграждающее	3,0	20	30		Поверхностный
TCUT1300X01	Заграждающее	3,0	20	30		Поверхностный
TCST1030	Заграждающее	3,0	15	10		Объемный
TCST1030L	Заграждающее	3,0	15	10		Объемный
TCST1103	Заграждающее	3,2	10	8		Объемный
TCST1202	Заграждающее	3,2	10	8		Объемный
TCST1230	Заграждающее	3,0	15	10		Объемный
TCST1300	Заграждающее	3,2	10	8		Объемный
TCST2103	Заграждающее	3,2	10	8		Объемный
TCST2202	Заграждающее	3,2	10	8		Объемный
TCST2300	Заграждающее	3,2	10	8		Объемный
TCST5250	Заграждающее	2,7	15	10		Поверхностный

Оптические датчики используются в самых различных областях бытовой и офисной техники. Основное назначение - электронный ключ, не имеющий не механического и не электрического контакта с переключающим элементом. Например, это датчики положения или направления движения в манипуляторах различного рода (компьютерная клавиатурная «мышь» или трекбол), концевые выключатели в офисной аппаратуре, приемопередатчики для беспроводной передачи данных (IrDA), сканеры штрих-кода. Оптические датчики Vishay доступны в корпусах для поверхностного и для объемного монтажа в отверстия. Делятся на два вида по способу исполнения: отражающий (рис. 2а) и заграждающий (рис. 2б).

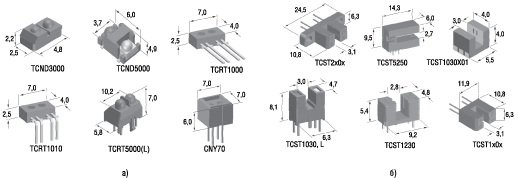

Рис. 2. Внешний вид оптических датчиков отражательного (а) и заграждающего (б) исполнений

Также существует еще одна отдельно стоящая группа: подобранная по параметрам пара фотодиод-фототранзистор (TCZT8020) и отдельно фотодиод (TEMD6010FX1, TEMD5510FX1) или фототранзистор (TEMT6000FX1, TEMT6200FX1, TEPT4400, TEPT5600, TEPT5700).

Фотодетекторы Vishay отличаются низкой собственной емкостью, высокой скоростью работы, малым уровнем шумов, низким уровнем «теневого» тока в сочетании с высокой чувствительностью. Области применения: высокоскоростная передача данных, световые барьеры, различного рода сигнализации и линейные системы измерения. Двенадцать типов корпусов фотодетекторов в сочетании с высокой чувствительностью позволяют избежать использования дополнительных усилительных цепей, что в значительной степени упрощает схему конечного устройства, а, значит, сокращает его конечную стоимость. Условно все фотодетекторы Vishay можно разделить на две взаимодополняющих друг друга группы: фотодиоды (табл. 3) и фототранзисторы (табл. 4).

Таблица 3. Фотодетекторы Vishay (фотодиоды)

Обозначение	Длина волны,  нм	Чувстви- тельность,  мкА	Угол половин- ной  чувстви- тель- ности,  ±O	Площадь фото- элемента,  мм2	Купить	Время  вкл. и выкл,  мкс	Внешний вид
BPV10	920	70	20	0,78		2,5
BPV10NF	940	60	20	0,78		2,5
TEMD1000	900	10	15	0,25		4,0
TEMD1020	900	10	15	0,25		4,0
BPV20F	950	60	65	7,50		100
BPV21F(L)	950	38	65	5,70		70
BPW41N	950	45	65	7,50		100
BPW46, PW46L	900	50	65	7,50		100
BPW82, BPW83	950	45	65	7,50		100
S186P	950	45	65	7,50		100
BPV22F	950	80	60	7,50		100
BPV22NF	940	85	60	7,50		100
BPV23F	950	63	60	5,70		70
BPV23NF	940	65	60	5,70		70
TESP5700	870	25	60	2,00		10
BPW24R	900	60	12	0,78		7,0
BPW34	900	50	65	7,50		100
BP104	950	45	65	7,50		100
TEMD5010X01	900	55	65	7,50		100
TEMD5020X01	900	35	65	4,40		100
TEMD5110X01	940	55	65	7,50		100
TEMD5120X01	940	35	65	4,40		100

Таблица 4. Фотодетекторы Vishay (фототранзисторы)

Обозначение	Длина волны,  нм	Ток к оллек- тора  вклю- чения,  мА	Угол  половинной  чувстви- тельности,  ±O	Время  вкл.  и выкл,  мкс	Купить	Внешний вид
BPV11	850	10	15	6,0
BPV11F	930	9,0	15	6,0
BPW96C	850	8,0	20	2,0
BPW85C	850	5,0	25	2,0
TEFT4300	925	3,2	30	2,0
BPW16N	825	0,14	40	4,8
BPW17N	825	1,0	12	4,8
TEKT5400S	920	4,0	37	6,0
BPW76B	850	1,2	40	6,0
BPW77NB	850	20	10	6,0
TEMT1000	950	7,0	15	6,0
TEMT1020	950	7,0	15	2,0
VEMT3700	830	0,5	60	2,0		Корпус PLCC-2
VEMT3700F	940	0,5	60	2,0
VEMT4700	830	0,5	60	2,0

В качестве заключения хотелось бы отметить два немаловажных фактора, четко определяющих «привязанность» производителя электронной аппаратуры к конкретному производителю электронных компонентов: во-первых, это разнообразие и обширная номенклатура изделий последнего. Второй, весьма немаловажный фактор, - почетный и уважаемый возраст компании, уверенно сохраняющей свои позиции в конкретно взятом сегменте продукции. Группы оптоэлектронных компонентов, кратко описанные в этой статье, составляют лишь около 3% от той обширной номенклатуры изделий, разработкой и производством которых занимает компания Vishay. Эти факты лишь в очередной раз сводят на нет сомнения производителей электронной аппаратуры в выборе компонентов для своих изделий.

Литература и ссылки

[1] Сайт компании Vishay - http://www.vishay.com/

[2] Оптоэлектронные компоненты Vishay - http://www.vishay.com/optoelectronics .
