Маломощный ZIGBEE трансивер CC2420

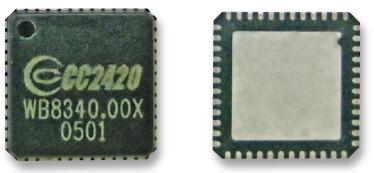

СС2420 - малогабаритный однокристалльный трансивер на диапазон 2,4 ГГц, предназначенный для использования в сис­темах стандарта IEEE802.15.4/ZigBee. Трансивер характеризу­ется хорошей чувствительностью, высокой избирательностью и низким энергопотреблением. CC2420 имеет встроенную ап­паратную поддержку сетевого протокола MAC-уровня, обеспе­чивает 128-битное шифрование данных на основе стандарта AES, проверку подлинности информации, обработку пакетов и буферизацию данных, передачу сжатых сообщений (burst transmission), распознавание адресов, проверку занятости кана­лов и индикацию качества связи. Внешнее управление, доступ к внутренним регистрам и памяти трансивера осуществляется через последовательный SPI-интерфейс. Микросхема выпус­кается в корпусе QLP-48 размерами 7x7 мм. Для построения полной схемы приемопередатчика на базе СС2420 требуется незначительное количество навесных компонентов.

Технические характеристики



В трансивере СС2420 аппаратно реализованы многие функции MAC-уровня 802.15.4:

• Автоматическая генерация преамбулы

• Вставка/выделение слова синхронизации

• Генерация и проверка контрольной суммы (CRC-16)

• Оценка качества канала связи

• Определение уровня принимаемого сигнала (RSSI)

• Полностью аппаратно реализованы функции безопасности (CTR, CBC-MAC, CCM)

Максимальная выходная мощность трансивера СС2420 соответствует стандарту IEEE802.15.4 и составляет 1 мВт. Однако в случае построения ZigBee на индустриальных объектах с большим количеством металлоконструкций желательно иметь запас по мощности передатчика. Для этого случая Chipcon разработал референс-дизайн усилителя мощности 10 мВт для трансивера CC2420. В таблице приведены сравнительные характеристи СС2420 с усилителем мощности в сравнении с базовой схемой включения СС2420.



Благодаря усилителю мощности, дальность действия системы возрастает более чем в 2 раза, при этом потребляемый ток сравним с конкурирующими трансиверами 802.15.4 работающими с выходной мощностью 1 мВт!
