GPS-приемник Lassen IQ



раздел [ Беспроводная связь - передача данных ]

Рекомендуем использовать совместно с ANT GPS 57859-00

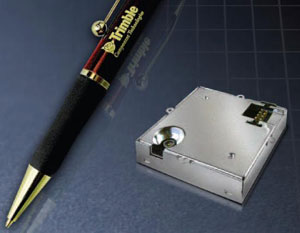

Новый 12-ти канальный GPS приёмник с параллельной обработкой сигналов обладает сверхмалым энергопотреблением при стартеМодуль Trimble Lassen iQ и в режиме слежения. В модуле реализовано два режима чувствительности, нормальная/повышенная чувствительность с автоматическим переключением между ними.

В нормальном режиме модуль имеет минимальное время холодного старта. Специальная реализация навигационного фильтра Калмана в процессоре Lassen iQ значительно увеличили чувствительность модуля как в режиме слежения за спутниками (до -140дБм), так и при холодном старте (до -136дБм).

В модуле также реализован режим Assisted GPS, позволяющий моментально загрузить в модуль всю необходимую для теплого старта информацию, что позволяет обойтись без введения в систему резервного источника питания. Информационный пакет имеет размер всего лишь 2400 байт, что позволяет базовой станции отправить его с помощью нескольких SMS. В этом режиме время до первого местоопределения составляет 6 секунд (50%).

Система защиты антенны определяет разрыв и короткое замыкание в этой цепи. Приёмник в отличие от Lassen SQ имеет два двунаправленных последовательных порта.





Спецификация



Основные характеристики

Работающий на частоте L1, использующий C/A код (SPS), 12-канальный GPS приёмник с постоянным отслеживанием спутниковых сигналов

Частота обновления данных о местоположении

1 Гц (TSIP, NMEA, TAIP)

Точность

Горизонтальная: <5 м (50%), <8м (90%)

Вертикальная: <10 м (50%), <16м (90%)

Скорость: 0.06 м/сек

Время: ±50 наносекунд

Первоначальное местоопределение (типовые значения)

"Холодный" старт: <50 секунд (50%), <84 секунд (90%)

"Теплый" старт: <38 секунд (50%), <42 секунд (90%)

"Горячий" старт: <10 секунд (50%), <13 секунд (90%)

Повторное местоопределение после исчезновения сигнала: <2 секунд (90%)

Чувствительность

В режиме захвата -136 дБм

В режиме слежения -141 дБм

Динамические характеристики:

Высота: 18000 м

Скорость: 500 м/сек максимум (1860 км/час)

Ускорение: 4g (39.2 м/сек2)

Толчок в движении: 20 м/сек2

Ограничения действия (COCOM)

Высота не более 18000 м или скорость не более 515 м/сек (не одновременно)

Виброустойчивость:

0.008 g2/Гц от 5 Гц до 20 Гц

0.05 g2/Гц от 20 Гц до 100 Гц

-3dB/octave от 100 Гц до 900 Гц

 Влажность: 5% до 95% без конденсации при +60°C



Условия эксплуатации

Рабочий температурный диапазон: -40°C до +85°C

Температурный диапазон хранения: -55°C до +105°C


Электрические характеристики

Первичный источник питания:
+3.3 В постоянного тока ± 0.3 В

Энергопотребление (номинальное):
Приёмник GPS - 86 мВт (27 мА), при 3.3 В
Со встраиваемой антенной - менее 103 мВт при 3.3 В

Резервный источник питания:
+2.5 до +3.6 В постоянного тока
Помехозащищенность по цепи питания: 60 мВ ампл. в диапазоне от 1 Гц до 1 МГц

Питание антенны: 3.3 В постоянного тока, защита от короткого замыкания и от обрыва в линии

Интерфейсы

Ввод-вывод I/O: 8-pin (2 x 4) штырьковый соединитель ASP 69533-01 или подобный

Антенный разъем: H.FL-R-SMT(10), 50 Ом

Последовательный порт:
2 последовательных двунаправленных порта

PPS: 3.3 В импульс уровня КМОП ТТЛ, синхронизирован с UTC по переднему фронту

Поддерживаемые протоколы:

TSIP (Trimble Standard Interface Protocol) при 9600 бит/с, 8 бит;

TAIP (Trimble ASCII Interface Protocol)

NMEA-0183 v3.0 с устанавливаемой скоростью(от 2400 до 38400 бод), 8 бит;
RTCM SC-104

Сообщения NMEA: GGA, GLL, VTG, ZDA, GSV, GSA и RMC
Пользователь может выбрать с помощью TSIP передаваемые NMEA сообщения и сохранить эти настройки в энергонезависимой памяти модуля

Исполнение

Корпус: Металлический с площадками под пайку на плату

Размеры: 26 мм x 26 мм x 6 мм

Вес: 6.5 грамм с защитным экраном



  Дополнительно:




Миниатюрная антенна

Активная (3.3В) миниатюрная антенна без защитного корпуса, кабель: 8см, габариты: 22 мм x 21 мм x 8 мм. разъем: H. FL ; соединяется напрямую к разъему RF на модуле.

Компактная антенна без защитного корпуса

Активная (3В) антенна без защитного корпуса, кабель: 11см, габариты: 34.6 мм x 29 мм x 9мм. разъем: MCX4; соединяется с помощью дополнительного переходного RF кабеля к разъему RF на модуле.

Компактная антенна с магнитным креплением

Активная (3В) антенна с магнитным креплением, кабель: 5м, габариты: 42 мм x 50.5 мм x 13.8 мм. разъем: MCX, соединяется с помощью дополнительного переходного RF кабеля к разъему RF на модуле.




Переходной кабель

RF кабель для соединения внешних GPS-антенн с MCX разъемом к RF разъему на модуле, длина: 10 cм

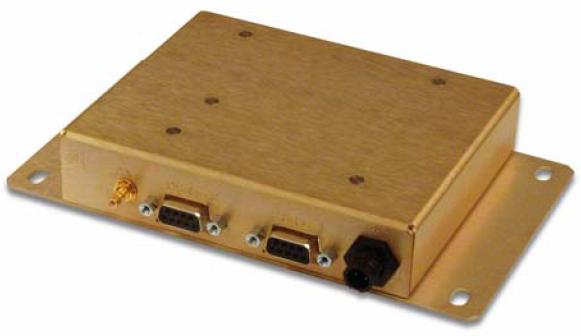

Комплект разработчика Lassen sQ Starter Kit

Содержит все необходимое для быстрой разработки устройств на базе GPS-модуля Trimble Lassen iQ. Имеет два интерфейса RS-232 для простого подключения к ПК и разъем для подключения внешней антенны. Металлический корпус.




Поставляемые компоненты
