Компания International Rectifier (IR) является признанным мировым лидером в разработке и производстве MOSFET-транзисторов.

Диод Шоттки (также правильно Шотки) — полупроводниковый диод с малым падением напряжения при прямом включении. Назван в честь немецкого физика Вальтера Шоттки. Диоды Шоттки используют переход металл-полупроводник в качестве барьера Шоттки (вместо p-n перехода, как у обычных диодов). Допустимое обратное напряжение промышленно выпускаемых диодов Шоттки ограничено 250 В (MBR40250 и аналоги), на практике большинство диодов Шоттки применяется в низковольтных цепях при обратном напряжении порядка единиц и нескольких десятков вольт.

Смотри также
Карбид-кремниевые диоды Шоттки на 600 В от ST


International Rectifier
Перечень поставляемой продукции

ДИОДЫ ШОТТКИ


Наиболее важными характеристиками диодов Шоттки, определяющими их использование, являются низкое прямое падение напряжения, высокое быстродействие, фактическое отсутствие заряда обратного восстановления. чаще всего они применяются в мощных выпрямителях на высоких скоростях переключения,
могут быть также использованы в импульсных источниках питания, конверторах, устройствах заряда батарей. Температурный диапазон зависит от корпуса и составляет обычно -55...+150 °C для пластмассовых и -65...+150 °C для металлических корпусов.



СИСТЕМА ОБОЗНАЧЕНИЙ

30 C P Q 040 R
1   2 3 4 5
  1. Номин. рабочий ток, A. для аксиальных и SMA, SMB, SMC корп. – ток х 10, А
  2. Тип корпуса: B – SMB/SMC, D – аксиальн. корпуса, J – SOT-223,
    сM – изолир. корпуса, M – SMA, N – неизолир. корпуса, P – TO-247AA,
    T – TO-220, W – D-Pak
  3. Диод Шоттки
  4. Номинальное напряжение, В
  5. Дополнительные характеристики: R – обратная полярность, N – второе поколение, S – поверхностный монтаж
Диоды Шоттки для поверхностного монтажа
Макс. обратн. напр., В 0.2 A - 2 A 0.5 A 1 A - 2.1 A 1 A - 2 A 3 A 2 A 3 A - 30 A 80 A 6 A - 40 А
15       10BQ015 30BQ015     85CNQ015SL 19TQ015S STPS20L15G 40L15CTS
20   MBR0520 MBRA120 MBRS120 MBRS320   MBRD320 87CNQ020SL 47CTQ020S
30 BAT54A, -C,
-S (SOT-23) BAT54AW,
-CW, -SW, -W (SOT-23) BAT54WS (SOD-323) MBR0530   MBRS130TR 20BQ030 10BQ030 STPS1L30U   20CJQ030 30WQ03FN MBRD330 xxWQ03FN STPS30L30CTS 82CNQ030SL 32CTQ030S MBRB3030CTL 30L30CTS 42CTQ030S STPS30L30CG
35                 6TQ035S 1xTQ035S 2xTQ035S 1xCTQ035S 2xCTQ035S MBRBxxxxCT
40   MBR0540 10MQ040N MBRA140TR 15MQ040N 10BQ040 MBRS140TR 30BQ040 MBRS340TR   MBRD340 xxWQ04FN xxCWQ04FN   1xCTQ040S 2xCTQ040S 6TQ040S 1xTQ040S 2xTQ040S
45     10MQ040N 15MQ040N     20CJQ045 STPS1045B 10WQ045FN 110CNQ045ASL 81CNQ045ASL 80CNQ045ASL MBRBxxxxCT xxCTQ045S xxTQ045S MBRB745
50             MBRD650CT   30CTQ050S
60     10MQ060N 10BQ060 MBRS360TR 30BQ060 20CJQ060 xxWQ06FN xxCWQ06FN MBRD660CT 88CNQ060ASL 15TQ060S 30CTQ060S 48CTQ060S
80               83CNQ080ASL 113CNQ080ASL xxCTQ080S MBRB2080CT 8TQ080S
90       MBRS190TR         MBRB2090CT
100     10MQ100N 10BQ100 MBRS1100TR 30BQ100 20CJQ100 xxWQ10FN xxCWQ10FN 113CNQ100ASL 83CNQ100ASL MBRB20100CT xxCTQ100S 8TQ100S
135               89CNQ135ASL
150               89CNQ150ASL xxCTQ150S




Диоды Шоттки для объемного монтажа
макс. обратн. напр., В 6 A - 20 A 30 A - 80 A 1 A - 9 А 100 A - 175 A 3.3 A 50 A - 95 A 10 A - 60 A
15 STPS20L15D 20L15T 19TQ015 STPS40L15CW 40L15CW, 65PQ015 80CPT015 MBR40L15CW 95SQ015 100BGQ015(J)   95HQ015 STPS40L15CT
20   80CPQ020 1N5817       47CTQ020
30   72CPQ030 52CPQ030 1N5818 11DQ03 100BGQ030(J) 175BGQ030(J) 31DQ03 55HQ030 1N6097 30L30CT x2CTQ030 STPS30L30CT
35 MBR1035, MBR1635 MBR735, xTQ035 MBR3035WT 30CPQ035, 40CPQ035 80SQ035 90SQ035     MBR7535 SD51, xxHQ035 MBR1535CT MBR3035CT MBR2035CT, xxCTQ035
40 xxTQ040 xxCPQ040, 40L40CW STPS40L40CW xxDQ04, xxSQ040 1N5819, MBR340   31DQ04 1N6098 xxHQ040 xxCTQ040
45 xxTQ045, MBR1045 MBR1645, MBR745 MBRxx45WT xxCPQ045, 40L45CW STPS40L45CW 80SQ045 90SQ045 100BGQ045(J) 175BGQ045(J)   1N6392, xxHQ045 MBR7545 xxCTQ045 MBRxxxxCT
50   40CPQ050 30CPQ050 11DQ05 MBR350, MBR150   31DQ05   30CTQ050
60 15TQ060 xxCPQ060 STPS30L60CW MBR4060WT 11DQ06, 21DQ06 MBR160   31DQ06   48CTQ060 30CTQ060
80 8TQ080 40CPQ080 30CPQ080 50SQ080     60HQ080 16CTQ080, 30CTQ080 MBR2080CT
90     11DQ09   31DQ09   MBR2090CT
100 8TQ100 xxCPQ100 11DQ10 50SQ100   31DQ10 60HQ100 xxCTQ100 MBR20100CT
150   xxCPQ150         xxCTQ150

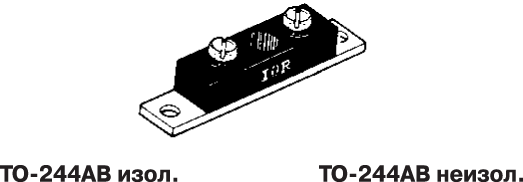

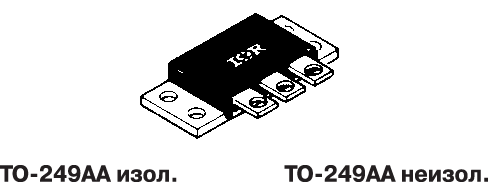

модули на диодах Шоттки
Макс. обратн. напр., В 150 A 120 A - 240 A 200 A - 440 A 200 A - 440 A 160 A 160 A - 300 A
15 155CMQ015 125NQ015(R) 185NQ015(R) 245NQ015(R)   225CNQ015
30 152CMQ030 122NQ030(R) 182NQ030(R) 242NQ030(R) 220CMQ030 440CMQ030 220CNQ030 440CNQ030 162CMQ030 322CNQ030 162CNQ030 160CNQ030
35 150CMQ035 151CMQ035 120NQ035, 180NQ035 240NQ035 201CMQ035, 400CMQ035 400DMQ035, 401CMQ035 200CNQ035, 224CNQ035 301CNQ035, 400CNQ035 444CNQ035 160CMQ035 161CMQ035 160CNQ035 161CNQ035
40 150CMQ040 151CMQ040 240NQ040, 180NQ040 120NQ040 201CMQ040, 400CMQ040 400DMQ040, 401CMQ040 200CNQ040, 224CNQ040 300CNQ040, 400CNQ040 444CNQ040 160CMQ040 161CMQ040 160CNQ040 161CNQ040
45 150CMQ045 151CMQ045 240NQ045(R) 180NQ045(R) 120NQ045(R) 201CMQ045, 400CMQ045 400DMQ045 200CNQ045, 224CNQ045 300CNQ045, 400CNQ045 444CNQ045 160CMQ045 161CMQ045 160CNQ045 161CNQ045
60     208CMQ060 408CMQ060 408CNQ060 208CNQ060 168CMQ060
80 153CMQ080 123NQ080, 183NQ080 243NQ080 203CMQ080, 203DMQ080 403CMQ080 203CNQ080(R) 203DNQ080, 303CNQ080 403CNQ080 163CMQ080
100 153CNQ100 153CMQ100 123NQ100(R) 183NQ100(R) 243NQ100(R) 203CMQ100, 203DMQ100 403CMQ100, 403DMQ100 203CNQ100(R) 203DNQ100, 303CNQ100 403CNQ100 163CMQ100 163CNQ100
135   129NQ135(R) 189NQ135, 249NQ135 409DMQ135 209CNQ135 409CNQ135
150   129NQ150(R)189NQ150(R) 409DMQ150
