Датчики температуры Philips





Датчики температуры Philips
Кремниевые терморезисторы Philips Semiconductors зарекомендовали себя как надежные и недорогие приборы, имеющие относительно невысокую погрешность преобразования. Термодатчики Philips Semiconductors отличают близкая к линейной характеристика преобразования и значительная долговременная стабильность параметров. Диапазон измеряемых температур -55 … +300 С.




Производственная линейка терморезисторов Philips Semiconductors включает несколько семейств, члены которых различаются по конструктивным признакам и электрическим характеристикам.



Наимен. типовой дрейф, C максимальный дрейф, C
KTY81-1 0,2 0,5
KTY82-1
KTY81-2 0,8
KTY82-2

KTY83

0,15 0,4

Терморезисторы производятся по уникальной технологии “разветвляющихся сопротивлений” и выпускаются в стандартных корпусах (SOT-23, SOT-70 и DO-34).

Чувствительный элемент представляет собой кристалл кремния n-типа размерами 500х500х240 мкм. На поверхности пластины имеется слой SiO2, в котором вскрыто отверстие диаметром 20 мкм, через него формируется n+ область посредством ввода легирующей примеси. Сверху сформирована круглая металлическая контактная площадка, нижняя поверхность структуры металлизирована.

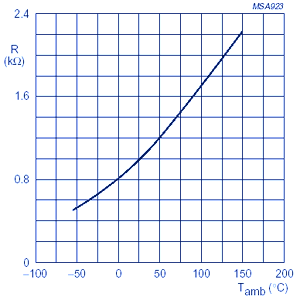

Рисунок1. Характеристика преобразования
на примере серии KTY81/1xx

Такая конструкция позволяет получить конусообразное распределение тока внутри кристалла (технология «разветвляющихся сопротивлений»). Главное преимущество заключается в значительном снижении зависимости величины сопротивления сенсора от погрешностей при производстве. Сопротивление определяется площадью металлизированного отверстия, что позволяет избавиться от зависимости геометрии кремниевой подложки.  Диффундированная n+ область позволяет минимизировать влияние барьерных эффектов контакта металл-полупроводник.

Благодаря этой технологии изготовления приборы обладают, по сравнению с сенсорами на базе NTC или PTC технологий, следующими преимуществами:

- Долговременная стабильность параметров. В таблице приведен дрейф сопротивления в пересчете на °С для различных серий температурных датчиков Philips Semiconductors. Эти данные справедливы для 10000 часов (>1 года) непрерывной работы при максимально допустимых рабочем токе и окружающей температуре. Справедливость данных, приведенных в таблице, гарантирована инженерами Philips и при 450000 часах (>50лет) непрерывного функционирования, при условии соблюдения нормального режима работы.



Термодатчики Philips Semiconductors имеют близкую к линейной характеристику преобразования “температура -> сопротивление” (см. рис.1). Это подразумевает, что температурный коэффициент близок к константе во всем диапазоне измерения. Датчики с такой характеристикой идеально подходят для температурной компенсации самых разнообразных полупроводниковых приборов, датчиков, АЦП и других узлов аналоговой измерительной аппаратуры.


Несмотря на то, что характеристика преобразования близка к линейной, она, все же, не позволяет применять эти датчики для точного измерения температуры. Для этих целей ее необходимо подвергнуть дополнительной линеаризации. Существует множество схемотехнических решений, а также различные методы программной корректировки. Некоторые из самых простых и эффективных схемотехнических решений представлены на рисунках ниже.

Линеаризация характеристики с помощью фиксированного резистора RL, включенного параллельно, питание от источника тока. Линеаризация с помощью фиксированного резистора RL, включенного последовательно, питание от источника напряжения.

В технической документации по применению термодатчиков производства Philips Semiconductors можно ознакомиться с различными методами линеаризации характеристики и найти подробную методику расчета значения сопротивления резистора RL.


Основные технические характеристики

Наименование Диап. измер. темп-р, R min при Т=25ºС, Ом R max при Т=25ºС, Ом точность при Т=25ºС, ±ºС I max,
при Т=25/
150ºС, мА
Время отклика, с Внешний вид
KTY81/110 -55…+150ºС 990 1010 1,27 10/2 5 в воде, 30 в возд
TO-92-2
KTY81/120 980 1020 2,54
KTY81/121 980 1000 1,27
KTY81/122 1000 1020 1,27
KTY81/150 950 1050 6,35
KTY81/210 1980 2020 1,27
KTY81/220 1960 2040 2,54
KTY81/221 1960 2000 1,27
KTY81/222 2000 2040 1,27
KTY81/250 1900 2100 6,35
KTY82/110 -55…150ºС 990 1010 1,27 10/2 1 в воде, 7 в возд.
SOT-23
KTY82/120 980 1020 2,54
KTY82/121 980 1000 1,27
KTY82/122 1000 1020 1,27
KTY82/150 950 1050 6,35
KTY82/151 950 1000 3,18
KTY82/210 1980 2020 1,27
KTY82/220 1960 2040 2,54
KTY82/221 1960 2000 1,27
KTY82/222 2000 2040 1,27
KTY82/250 1900 2100 6,35
KTY82/252 1900 2000 3,18
KTY83/110 -55…+175ºС 990 1010 1,27 10/2 1 в воде, 20 в возд.
SOD-68
KTY83/120 980 1020 2,62
KTY83/121 980 1000 1,31
KTY83/122 1000 1020 1,31
KTY83/150 950 1050 6,65
KTY83/151 950 1000 3,27
KTY84/130 -40…+300ºС 577 629 5,84 10/2 1 в воде, 20 в возд.
KTY84/150 565 641 8,54
KTY84/151 565 611 5,2

Наличие на складе и цены [ KTY Series ]
