Если Вы
разрабатываете цифровые устройства с использованием комбинационных схем,
популярных интерфейсов связи (Serial UART, I2C, SPI, 1Wire и др.), либо
Вам необходимо разобраться в нюансах того или иного протокола обмена
данными, то Вашим надежным помощником должен стать логический анализатор
цифровых сигналов – анализатор протоколов!
Кроме возможности записи информации о логическом состоянии сигналов на
каждом из восьми каналов с частотой дискретизации до 24Мгц на канал и
практически неограниченным временем записи данных на ЭВМ через интерфейс
USB2.0, пользователю предоставляется удобное и прозрачное программное
обеспечение, позволяющее проводить детальный анализ полученных данных.
|

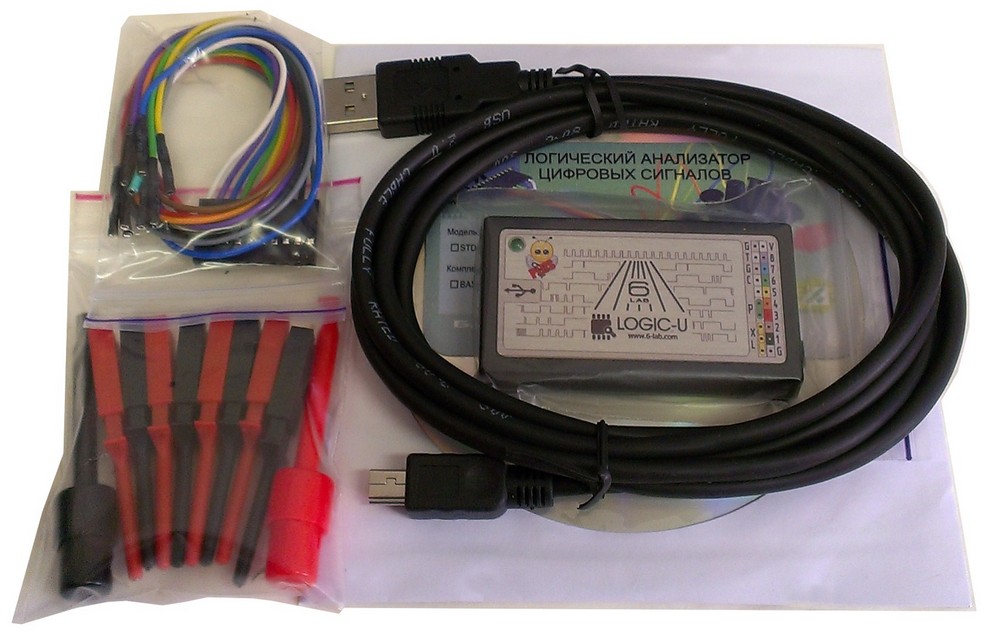

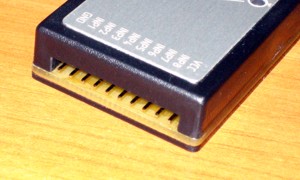

Поставляется в двух вариантах: |
|
| |
|
|
полная комплектация:
LOGIC Full
- прибор
- USB-кабель

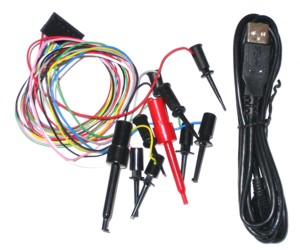

- сигнальный кабель
- диск с программным
обеспечением
- руководство по
эксплуатации |
 |
| |
|
|
базовая
комплектация: LOGIC Base
- прибор
- разъем
сигнального кабеля
- диск с программным
обеспечением
- руководство
по эксплуатации |
|
Прибор позиционируется как недорогое,
но очень функциональное решение, позволяющее существенным образом
сократить Ваше время при разработке цифровых устройств.
Полное
описание работы с устойством...
Все модификации приора:
LOGIC Base - Логический анализатор цифровых
сигналов, анализатор протоколов. Базовая комплектация.
LOGIC Full - Логический
анализатор цифровых сигналов, анализатор протоколов. Полная
комплектация.
LOGIC-U ISL Base -
Логический анализатор с гальванической развязкой "LOGIC-U ISL" -
базовая версия.
LOGIC-U ISL Full -
Логический анализатор с гальванической развязкой "LOGIC-U ISL" -
полная версия.
LOGIC-U PLUS Full -
Логический анализатор цифровых сигналов, анализатор протоколов.
(Расширенная версия). Полная комплектация.
LOGIC-U-PRO
- Логический анализатор с аналоговым каналом "LOGIC-U PRO". Полная
версия
|
Модификация прибора
LOGIC-U PLUS
Теперь в модификации прибора "LOGIC-U
PLUS" доступны все возможности цифрового ввода/вывода, реализованные
в аппаратной части "AX-POD" версии
"AX-Pro".
|
 |

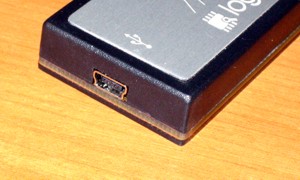

LOGIC-U PLUS |
|
|
 |
 |
 |
|

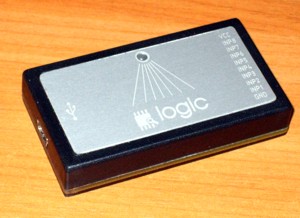

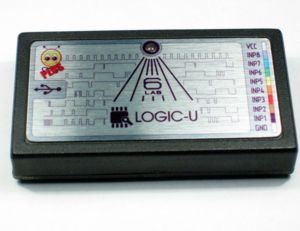

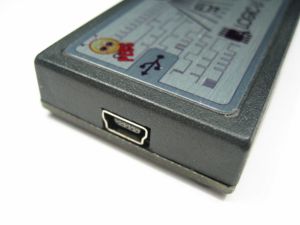

Рис.1 Логический анализатор LOGIC-U
PLUS. |

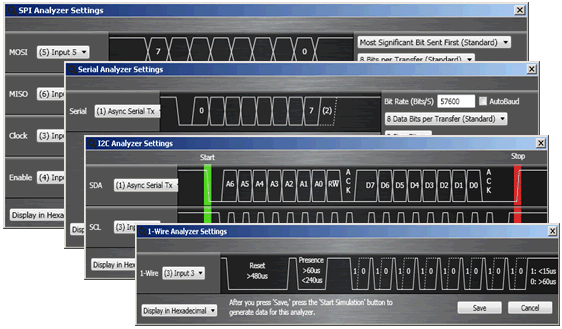

Теперь стали доступны новые анализаторы
протоколов для шин USB Low/Full, CAN, I2C, I2S, PS/2, SPI, 1-WIRE,
UART, PARALLEL, а также режимы дата-логгера, контроллеров PWM и I2C,
генерации сигналов заданной/записанной формы, генерация сеток
фиксированных частот, подсчет импульсов, измерение частоты и другое.
Прибор сохранил возможность работы с "родным"
ПО. Версия прибора устанавливается с помощью джампера (в положение
"J1" - для "LOGIC-U", либо "J2" - для "AX-Pod") перед подключением
устройства к компьютеру.

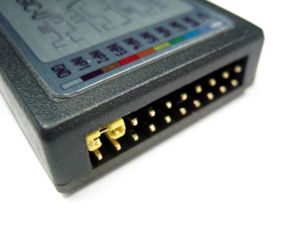

Рис. 2. Назначение контактов разъема
прибора.
Для совместимости аппаратных платформ, в
этой версии прибора исключен входной транслятор уровней, диапазон
амплитуд входных сигналов составляет +2.0 ... +5В, а выходных +3.3В.
В этой версии прибора нет необходимости
во внешнем источнике питания для запитки входных цепей, а на вывод "VCC"
прибора подано напряжение +5В от внутренних цепей, развязанное при
помощи диода и самовосстанавливающегося предохранителя. Это
напряжение можно использовать для запитки внешних цепей с током
потребления до 100мА.
Подробно работа с программным
обеспечением описана в
руководстве по эксплуатации.
|
Основные характеристики прибора
|
Количество каналов |
8 |
|
Максимальная частота опроса каналов |
24МГц на канал |
|
Входные сигналы TTL, CMOS |
1.8 … 5V |
|
Защита входных цепей: |
|
|
-
от превышения напряжения питания |
|
|
-
от переполюсовки питания |
|
|
Индикация питания входных цепей |
светодиодная |
|
Интерфейс связи с ПК |
USB2.0 High Speed (480M Baud) |
|
Габаритные размеры, не более, мм |
65х35х10 |
|
Масса, не более, г |
50 |
Анализатор сопровождается мощным
программным обеспечением верхнего уровня в виде исполнимого модуля с
возможностью анализа многих популярных интерфейсов обмена данными (UART,
I2C, SPI, 1Wire) а так же наличием SDK (!!!) для написания анализаторов
для исследования других пользовательских протоколов.

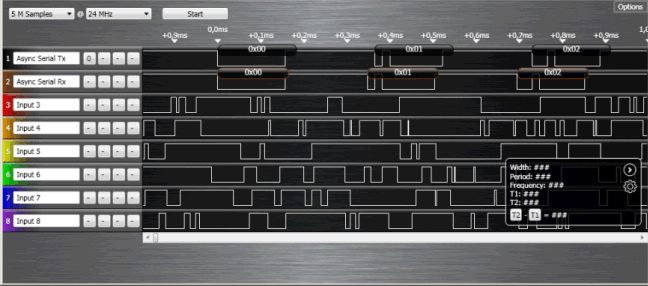

Программное обеспечение позволяет в
удобном виде просматривать записанные данные, объем и частота снятия
которых задается программно. Запуск измерений – по нажатию кнопки либо
по наступлению заданного события по триггеру. Объем записываемых данных
ограничивается лишь возможностью оперативной памяти компьютера.
Предусмотрен режим курсорных измерений, измерений частоты и длительности
сигналов. Экспорт данных в удобных форматах для документирования.
 |
