Компания
Ramtron сообщила о выпуске новой серии микросхем F-RAM памяти — серии V.
Представителями новой серии являются приборы FM25V02, FM25V05, FM28V100,
различающиеся объёмами массивов памяти и интерфейсами. Число циклов
перезаписи каждой ячейки памяти составляет не менее 1014, что значительно
превосходит возможности таких конкурирующих технологий, как Flash и EEPROM.
Срок гарантированной сохранности данных при отсутствии питающего
напряжения составляет 10 лет.
Отличительной особенностью микросхем F-RAM серии V является способность
работать при пониженном напряжении питания (от 2 В) и меньшим
энергопотреблением при более высокой скорости работы.
Наиболее популярный объём памяти F-RAM 256 кбит имеет микросхема FM25V02.
FM25V02 имеет последовательный интерфейс SPI с тактовой частотой до 40
МГц, которая не зависит от типа операции. Энергопотребление микросхемы
FM25V02, как и всей серии V в целом, также стало меньше, чем было в
изделиях предыдущего поколения: на максимальной тактовой частоте 40 МГц
оно не превышает 1,5 мА при напряжении питания 3,3 В.
Новая память
FRAM с низковольтным питанием
купить -->>
Параметры
FM28V100
FM25V02
FM25V05
Объем памяти
1 Мбит
256 кбит
512 кбит
Интерфейс
параллельный
SPI
SPI
Число циклов перезаписи
1014
1014
1014
Напряжение питания
2…3,6 В
2…3,6 В
2…3,6 В
Скорость доступа/работы
60 нс
40 МГц
40 МГц
Ток потребления
в рабочем режиме — не
более 12 мА
в режиме покоя — не более 150 мкА
в рабочем режиме на
частоте 40 МГц — не более 2,5 мА
в режиме покоя — не более 90 мкА
в спящем режиме — не более 5 мкА
в рабочем режиме на
частоте 40 МГц — не более 3 мА
в режиме покоя — не более 150 мкА
в спящем режиме — не более 8 мкА
Рабочий Диапазон
температур
-40…+85 °С
-40…+85 °С
-40…+85 °С
Корпус
TSOP-I-32
TDFN8SOIC8
Дополнительные функции
Микросхемы
включают функцию идентификационного номера (device ID), который
хранит информацию о производителе, объеме памяти и модификации
микросхемы. Доступны также версии компонентов, снабженные
дополнительной функцией 64-разрядного серийного номера (FM25VN10-G,
FM25VN05-G).
FM25V02 — идеальная замена
микросхемам EEPROM и Flash в тех случаях, когда необходима более высокая
скорость работы с памятью и огромный ресурс циклов перезаписи. Данная
микросхема является прямой заменой FM25L256B, которая уже снята с
производства. В настоящее время поставляются инженерные образцы новых
микросхем.
Новая серия FM33xx в семействе Processor Companion от Ramtron
Серия FM33xx сочетает все
преимущества энергонезависимого ОЗУ с обширным набором сервисных и
периферийных функций, которые востребованы во многих устройствах на основе
микроконтроллеров, замещает несколько дискретных компонентов одним
малогабаритным корпусом и, тем самым, уменьшает площадь печатной платы и
общую стоимость устройства.
Новая серия ориентирована на
такие области применения, как энергоучет, промышленная телеметрия,
автотелематика и навигация, а также на те устройства, в которых
предъявляются более высокие
требования по скорости записи в память и обмена по последовательному
интерфейсу, чем может обеспечить интерфейс I2C и другие
технологии запоминающих устройств (EEPROM и FLASH).

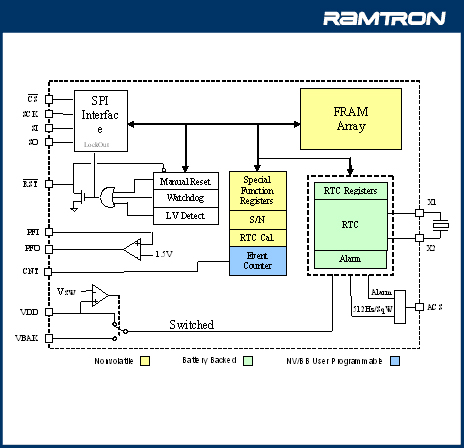

Технические особенности
серии FM33xx
Последовательный
интерфейс SPI обеспечивает высокоскоростной обмен по шине с тактовой
частотой до 16 МГц;
Массив энергонезависимой
памяти FRAM объемом 256 (FM33256-G) или 16 (FM3316-G) кбит обладает
неограниченным ресурсом количества циклов перезаписи и возможностью
записи синхронно с тактовой частотой шины, без задержек, свойственных
EEPROM и FLASH;
Регистр серийного номера
— 8 Байт FRAM в регистровом файле специальных функций (SFR) могут быть
использованы как дополнительный массив памяти, либо зафиксировать
записанные значения без возможности изменения после установки бита
блокировки. Типичные применения этих ячеек — хранение серийного номера,
идентификатора устройства или IP-адреса.
Часы-календарь
(таймер реального времени, RTC) потребляет от источника питания менее 1
мкА. Поэтому в качестве резервного источника непрерывного питания может
использоваться как батарея, так и конденсатор большой емкости.
Переключение на резервный источник происходит автоматически при снижении
основного питания ниже порога 2,5 В. Узел поддерживает функцию
программной калибровки и генерации прерывания по временной метке
(«будильник»). Опорный генератор RTC рассчитан на использование
стандартных кварцевых резонаторов 32,768 кГц, 12,5 пФ;
Микроконтроллерный супервизор выполняет две типичные программно
управляемые функции — монитор питания с программируемым порогом
срабатывания и сторожевой таймер с программируемым интервалом;
Схема
раннего обнаружения аварий по питанию представляет собой компаратор
общего назначения со встроенным источником опорного напряжения. Типовое
применение этого узла — контролировать напряжение на основном источнике
питания до системных емкостных фильтров и оповещать микроконтроллер о
его снижении задолго до падения напряжения на питаемых узлах и
срабатывания внутрисистемного монитора питания. Тем самым
микроконтроллер будет обеспечен гораздо большим запасом времени для
подготовки системы к выключению;
Счетчик событий регистрирует в энергонезависимом 16-разрядном
регистре внешние события, следующие с частотой до 1 кГц, в соответствии
с двумя программируемыми установками: регистрация события по фронту или
спаду сигнала и остановка/продолжение счета при выключении основного
питания; при установке «непрерывный счет» регистрация внешних событий
автоматически обеспечивается резервным источником питания;
Узел
заряда резервного источника (если в его качестве используется
конденсатор) обеспечивает слаботочный заряд программируемой величиной
тока 80 мкА или 1 мА. Функция может быть отключена, если в качестве
резервного источника применяется литиевая батарея;
Тип

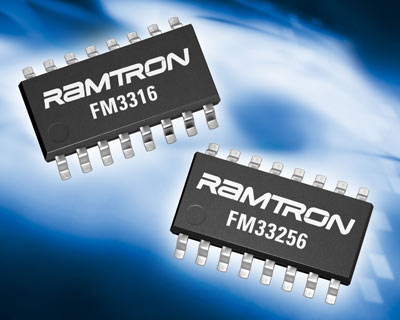

корпуса и условия эксплуатации — микросхемы FM33256 и FM3316
выпускаются в корпусах для поверхностного монтажа SOIC-14 и рассчитаны
на индустриальный диапазон температур эксплуатации от -40 до +85°С.
Диапазон напряжения питания составляет 2,7…3,6 В. Ток потребления при
максимальной тактовой частоте 16 МГц и максимальном напряжении питания
3,6 В составляет 16 мА.
О
семействе Processor Companion
Компоненты
семейства Processor Companion сочетают в одном кристалле несколько
функциональных узлов, присутствующих практически в каждой
микроконтроллерной системе. В их числе энергонезависимая память FRAM,
часы-календарь реального времени, сторожевой таймер, схемы мониторинга
питания и пр. Семейство состоит из нескольких микросхем, отличающихся
набором интегрированных функций, объемом памяти FRAM и типом интерфейса.
