Технология RFID или
радиочастотная идентификация появилась достаточно давно - более
тридцати лет назад. Если судить по патентам в этой области, именно в
1973 году Марио Кардулло и соавторы опубликовали патент US 3713148,
описывающий первый пассивный транспондер RFID (радиометку).
Развитие и широкое
внедрение радиочастотной идентификации долго сдерживалось
отсутствием стандартизации. Это было вавилонское столпотворение
рабочих частот, протоколов передачи информации, форматов данных
радиометок! Но в 90-x годах прошлого века Международная
Организация Стандартизации (ISO) приняла ряд основополагающих
стандартов в области RFID, которые были широко поддержаны
производителями считывающей аппаратуры и радиометок, что подстегнуло
индустрию к активному внедрению этой, безусловно, важной и удобной
технологии
TI-RFID (старое название
Tiris) — подразделение компании Texas Instruments по производству
RFID компонентов маркировки, идентификации объектов и систем
контроля доступа. TI-RFID предлагает комплексные решения для
построения различных систем радиочастотной идентификации. Портфель
продуктов включает в себя различные виды транспондеров, устройства
чтения-записи, антенны, интерфейсные модули, а также средства
разработки и программирования.
Продукция компании
выпускается в трех частотных диапазонах для различных применений.

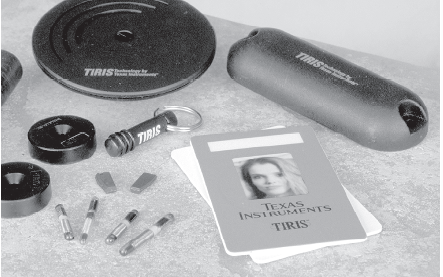

К первой группе относятся низкочастотные метки (134,2
кГц) для идентификации крупных металлических предметов и животных.
Они имеют индустриальный
диапазон рабочих температур, различные типы памяти R/O (только
чтение) или R/W (чтение/запись) с возможностью перепрограммирования
не менее 100000 циклов и емкостью 1360 бит.
Одинаковые типы
транспондеров могут иметь разную организацию памяти —
многостраничную или одностраничную.
Все транспондеры пассивные
(не требуют батареи питания). Рабочая дистанция определяется
размерами антенны и может достигать 200 см.
|
Тип транспондера |
Номер для
заказа |
Частота,
кГц |
Применение |
|
Стеклянные
транспондеры с различной организацией памяти (1 или 17
страниц), R/O или R/W, 32 мм |
RI-TRP-RR2B
RI-TRP-WR2B
RI-TRP-DR2B
RI-TRP-IR2B |
134,2 |
Работа в жидких
средах |
|
Стеклянные
транспондеры R/O или R/W, ECO серии, 32 мм |
RI-TRP-RE2B
RI-TRP-WE2B |
134,2 |
Работа в жидких
средах |
|
Стеклянные
транспондеры R/O или R/W, 23 мм |
RI-TRP-RRHP
RI-TRP-WRHP |
134,2 |
Работа в жидких
средах |
|
Стеклянные
транспондеры R/O или R/W, ECO серии, 23 мм |
RI-TRP-REHP
RI-TRP-WEHP |
134,2 |
Работа в
жидкихсредах |
|
Пластиковые
клиновидные транспондеры 12 мм |
RI-TRP-R9WK
RI-TRP-W9WK |
134,2 |
Автомобильные
иммобилайзеры |
|
Стеклянные
транспондеры 50 мм |
RI-TRP-W9TB |
134,2 |
Работа в жидких
средах при большой дальности чтения |
|
Дисковые
транспондеры R/O или R/W 30 мм |
RI-TRP-R9QL
RI-TRP-W9QL |
134,2 |
Маркировка
промышленного оборудования |
|
Дисковые
транспондеры R/O или R/W 85 мм |
RI-TRP-R9UR
RI-TRP-W9UR |
134,2 |
Маркировка
промышленного оборудования |
|
Цилиндрические
транспондеры с различной организацией памяти
(1 или 17 страниц),
R/O или R/W, 120 мм |
RI-TRP-R9TD
RI-TRP-W9TD
RI-TRP-D9TD |
134,2 |
Маркировка
неметаллических объектов при большой дальности чтения |
|
Специализированные
транспондеры для установки на металл R/O
или R/W |
RI-TRP-R9VS
RI-TRP-W9VS |
134,2 |
Маркировка
крупногабаритных металлических объектов |
|
Транспондеры в виде
пластиковых ISO карт R/O или R/W |
RI-TRP-R4FF
RI-TRP-W4FF |
134,2 |
Контроль доступа |
|
Транспондеры в виде
брелков R/O или R/W |
RI-TRP-RFOB
RI-TRP-WFOB |
134,2 |
Контроль доступа |

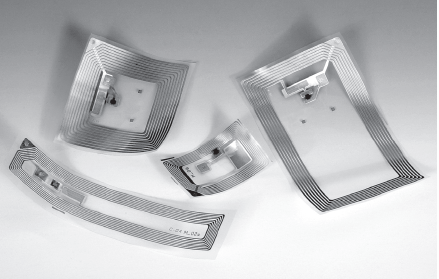

 Вторая
группа продуктов — недорогие транспондеры серии Tag-It с
частотой 13,56 МГц для маркировки и идентификации неметаллических
объектов. Два базовых семейства Tag-it HF и Tag-it HF-I представляют
собой инлаи (чип, соединенный с антенной и ламинированный в
полиэтилентерефталат). Инлаи предназначены для изготовления наклеек,
этикеток и т. д. и имеют два вида исполнения для ламинирования в
бумажные и PVC листы. В зависимости от размера антенны метки Tag-It
имеют рабочую дистанцию до 150 см.
В этой группе продуктов
наиболее интересны инлаи серии Tag-It HF-I, поддерживающие стандарт
ISO 15693, имеющие 2 кбит
EEPROM с организацией 64
блока Ч 32 бит и 64-битный заводской серийный номер. Метки этого
семейства поддерживают функцию антиколлизии.
|
Тип транспондера |
Номер для заказа |
Частота, кГц |
Применение |
|
Tag-it HF инлаи с
антенной 45 × 45 мм (EEPROM 8 блоков × 32 бит, 32 бит
—серийный номер) |
RI-I01-110A
RI-I11-110A |
13,56 |
Маркировка |
|
Tag-it HF инлаи с
антенной 45 × 76 мм (EEPROM 8 блоков × 32 бит, 32 бит —
серийный номер) |
RI-I02-110A
RI-I12-110A |
13,56 |
Маркировка |
|
Tag-it HF инлаи с
антенной 22,5 × 38 мм (EEPROM 8 блоков × 32 бит, 32 бит —
серийный номер) |
RI-I03-110A |
13,56 |
Маркировка |
|
Tag-it ISO15693
инлаи с антенной 45 × 45 мм (EEPROM 64 блока × 32 бит, 64 бит
—серийный номер) |
RI-I11-112A |
13,56 |
Маркировка |
|
Tag-it ISO15693
инлаи с антенной 45 × 76 мм (EEPROM 64 блока × 32 бит, 64 бит
—серийный номер) |
RI-I12-112A |
13,56 |
Маркировка |
|
Tag-it ISO бэйджи
Tag-it ISO бэйджи с дополнительной магнитной полосой (EEPROM
64 блока × 32 бит, 64 бит —серийный номер) |
RI-TH1-CB2A
RI-TH1-CB3A |
13,56 |
Контроль доступа |
|
Tag-it ISO брелки (EEPROM
64 блока × 32 бит, 64 бит — серийный номер) |
RH-HDT-KMAB |
13,56 |
Контроль доступа |
|
Tag-it HF-I
ISO15693 инлаи с антенной 45 × 45 мм для ламинирования на
бумагу или PVC (EEPROM 64 блока × 32 бит, 64 бит — серийный
номер) |
RI-I01-112A
RI-I01-112B |
13,56 |
Маркировка |
|
Tag-it HF-I
ISO15693 инлаи с антенной 45 × 76 мм для ламинирования на
бумагу или PVC (EEPROM 64 блока × 32 бит, 64 бит —
серийный номер) |
RI-I02-112A
RI-I02-112B |
13,56 |
Маркировка |
|
Tag-it HF-I
ISO15693 инлаи с антенной 22,5 × 38 мм для ламинирования в PVC
(EEPROM 64 блока × 32 бит, 64 бит — серийный номер) |
RI-I03-112A |
13,56 |
Маркировка |
 К
третьей группе продуктов относятся транспондеры RI-TRP-VUSA
и RI-TRP-VETA. Активация транспондера считывателем происходит на
частоте 134,2 кГц, а передача данных от транспондера на частотах
902,8 МГц (RI-TRP-VUSA) и 868,3 МГц (RITRP-VETA). Максимальная
дальность обмена данными при этом составляет 2,4 м. Для всех типов
транспондеров TI-RFID производит линейку считывателей в различном
исполнении — от интегральных схем приемопередатчиков до полностью
готовых считывателей в индустриальных корпусах.

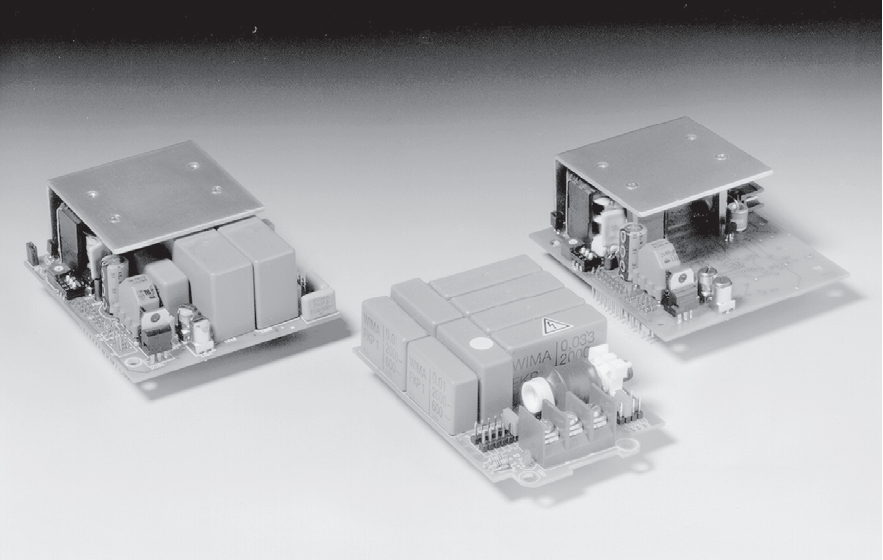

Считыватели серии 2000
для транспондеров с рабочей частотой 134,2 кГц
|
Описание |
Номер для заказа |
Частота,
кГц |
Особенности |
|
Микроридер серии
2000 |
RI-STU-MRD1 |
134,2 |
Антенна 47 мкГн, Q
10 – 20 SCI интерфейс |
|
Миниридер серии
2000 для построения переносных ридеров |
RI-RFM-003B |
134,2 |
Антенна 115…117
мкГн, Q 200 Низкое потребление |
|
Стандартный ридер
серии 2000 с RS-232 интерфейсом Стандартный ридер серии 2000 с
RS-422/485 интерфейсом |
RI-STU-MB2A
RI-STU-MB6A |
134,2 |
Резонансное
напряжение антенны до 240 В |
|
Стандартный
радиомодуль серии 2000 |
RI-RFM-104B |
134,2 |
Резонансное
напряжение антенны до 240 В |
|
Радиомодуль серии
2000 с улучшенными свойствами |
RI-RFM-007B |
134,2 |
Резонансное
напряжение антенны до 380 В |
|
Радиомодуль серии
2000 для удаленного подключения антенны |
RI-RFM-008B |
134,2 |
Длина кабеля
антенны до 120 м |
|
Модуль настройки
антенны серии 2000 для радио модуля RIRFM-
008B |
RI-ACC-008B |
134,2 |
Длина кабеля
антенны до 120 м |
|
Интерфейсный
(RS232) модуль серии 2000
Интерфейсный
(RS422/485) модуль серии 2000 |
RI-CTL-MB2A
RI-CTL-MB6A |
134,2 |
|
|
Антенный
мультиплексор серии 2000 |
RI-MOD-TX8A |
134,2 |
Подключение четырех
антенн к ридеру |
|
Ридер серии 2000
S251B |
RI-STU-S251B |
134,2 |
Ридер в
индустриальном корпусе |
Комбинируя эти модули можно
создать оптимальную конфигурацию считывателя для вашего приложения.

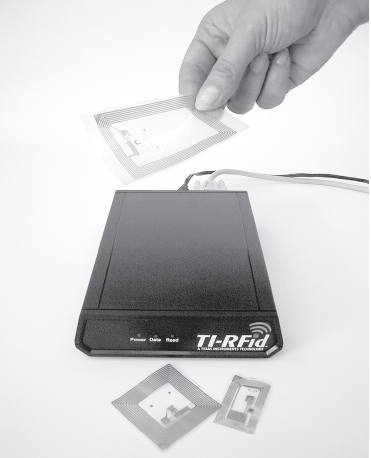

Считыватели серии 6000 для
транспондеров с рабочей частотой 13,56 МГц
|
Описание |
Номер для заказа |
Частота, кГц |
Особенности |
|

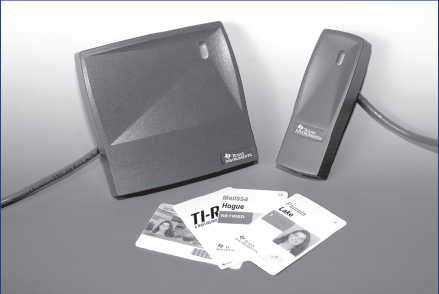

Ридер S6110 с
RS-232 интерфейсом |
RI-R00-321A |
13,56 |
Выходная мощность
100 мВт…1,1 Вт |
|
ISO/IEC 15693 ридер
S6350 на среднюю дистанцию с RS-232 интерфейсом |
RI-STU-TRDC |
13,56 |
Выходная мощность
до 1,25 Вт |
|
ISO/IEC 15693 ридер
S6500 на дальнюю дистанцию с RS-232/485
интерфейсом |
RI-STU-650A |
13,56 |
Выходная мощность
до 10 Вт |
|
ISO/IEC 15693 ридер
S6550 на дальнюю дистанцию с RS-232/485 интерфейсом и
встроенным источником питания |
RI-STU-655A |
13,56 |
Ридер
индустриальном корпусе |
Считыватели серии 5000
для транспондеров с рабочими частотами UHF диапазона
Специальные считыватели
|
Описание |
Номер
для заказа |
Частота,
кГц |
|
Приемник UHF серии
5000 стандарта FCC, часть 15, A |
RI-RFM-HRUA |
UHF |
|
Приемник UHF серии
5000 стандарта A ETSI |
RI-RFM-HREA |
|
|
Многопортовая плата
управления серии 5000 стандарта FCC, часть 15, A |
RI-CTL-DCMA |
|
|
Многопортовая плата
управления серии 5000 стандарта ETSI |
RI-CTL-DCEB |
|
|
Модуль передатчиков |
RI-MOD-048A |
|
|
|
|
Поставляемые компоненты
|
